GGJ Automatyczne urządzenie do kompensacji mocy biernej Panel NN

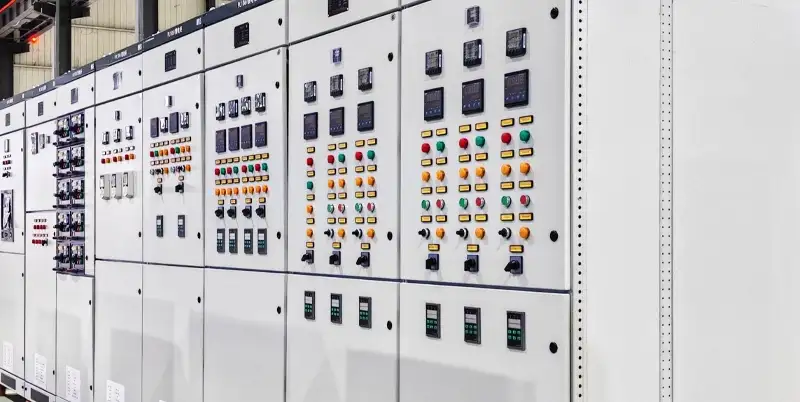

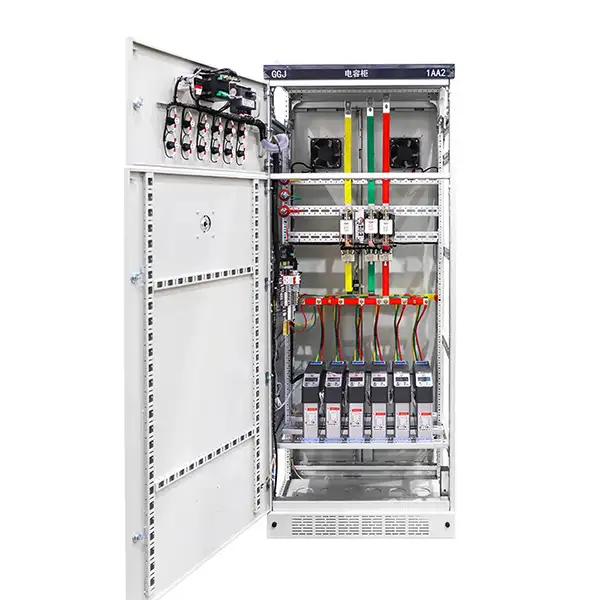

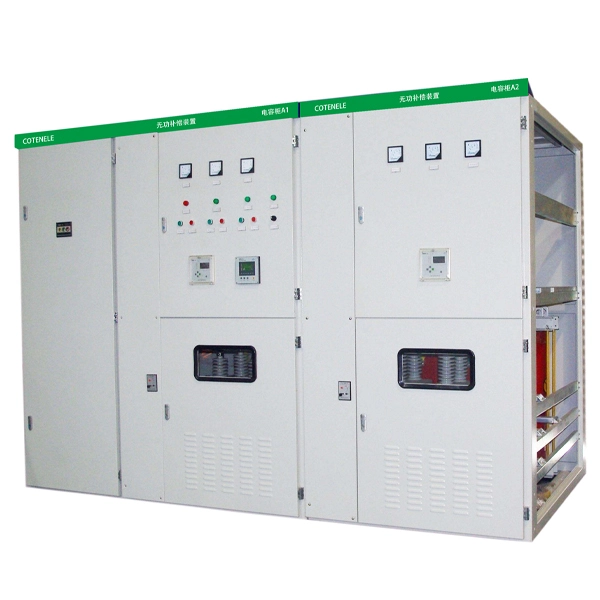

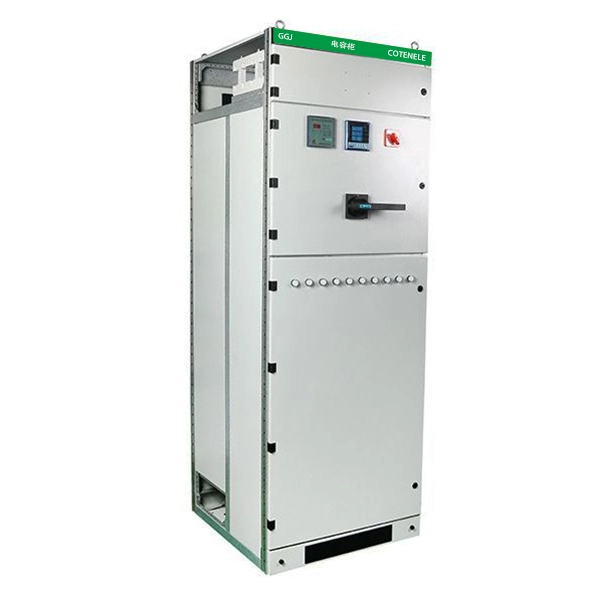

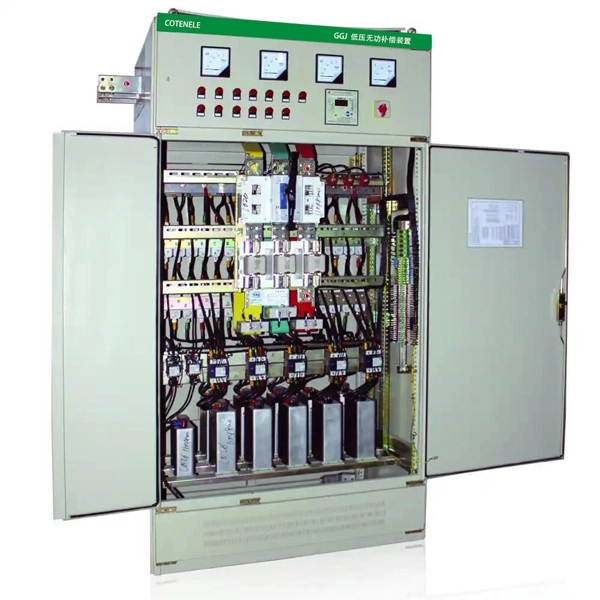

Panel NN automatycznego urządzenia do kompensacji mocy biernej GGJ to inteligentne urządzenie do dystrybucji energii produkowane przez firmę Cotenele. Ta rozdzielnica niskiego napięcia poprawia współczynnik mocy w sieciach niskiego napięcia 380 V poprzez automatyczne przełączanie kondensatorów.

Jego sterownik mikrokomputerowy śledzi moc bierną w czasie rzeczywistym i osiąga stabilną kompensację powyżej 0,95, przy czasie reakcji wynoszącym zaledwie 20 ms. Szafa zapewnia wiele funkcji zabezpieczających i obsługuje komunikację w celu monitorowania mocy.

Ta szafka elektryczna niskiego napięcia jest szeroko stosowana w zakładach przemysłowych, budynkach i obiektach komunalnych i jest odpowiednia dla transformatorów o mocy od 130 do 600 kVA.

Urządzenie do automatycznej kompensacji mocy biernej GGJ jest zgodne z normami krajowymi i międzynarodowymi, w tym GB/T 15576, GB 7251.1 i IEC 60439-1, zapewniając bezpieczeństwo i niezawodność jako nowoczesne rozwiązanie oszczędzające energię.

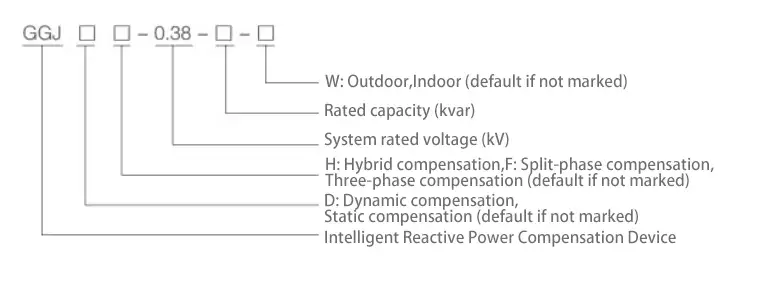

Model i znaczenia

Główne parametry techniczne

Cechy produktu

• Do sterowania wykorzystuje inteligentny sterownik, oferujący kompletne funkcje i niezawodne działanie. Tryb kompensacji jest automatyczny i może podnieść współczynnik mocy powyżej 0,9.

• Wyświetlanie w czasie rzeczywistym współczynnika mocy sieci:

• Opóźnienie (0,00–0,99)

• Interlinia (0,00–0,99)

• Zapewnia wiele funkcji zabezpieczających, w tym ochronę przed przepięciem, nadmiernymi harmonicznymi, nadmierną kompensacją, awarią systemu, utratą fazy i ochroną przed przeciążeniem.

• Zapamiętuje ustawione parametry; parametry nie są tracone w przypadku przerwy w dostawie prądu. Gdy sieć powróci do normalnego stanu, urządzenie automatycznie wznawia pracę bez konieczności ręcznej interwencji.

• Możliwość kompensacji dwufazowej lub kompensacji hybrydowej w oparciu o stan równowagi obciążenia sieci.

• Silna zdolność przeciwzakłóceniowa; wytrzymują impulsy zakłócające o amplitudzie 2000V bezpośrednio z sieci, przekraczające krajowe standardy zawodowe.

Opcjonalna funkcja monitorowania sieci dystrybucji energii

• Pomiar w czasie rzeczywistym i rejestracja co godzinę napięcia trójfazowego, prądu, częstotliwości, mocy czynnej, mocy biernej, współczynnika mocy, energii czynnej i energii biernej po stronie niskiego napięcia transformatora.

• Całkowite zniekształcenie harmoniczne (THD) napięcia i prądu oraz zawartość poszczególnych harmonicznych od 2. do 25. rzędu.

• Wyposażony w interfejsy RS-232 i RS-485, obsługujący odczyt danych za pomocą PDA, a także zdalną komunikację w celu bezprzewodowego odczytu liczników, testowania urządzeń, ustawiania parametrów oraz odzyskiwania danych w czasie rzeczywistym i zarejestrowanych.

• Funkcje analizy danych obejmują analizę obciążenia roboczego, zapytania statystyczne, kompleksową ocenę jakości zasilania, obliczenie współczynnika kwalifikacji napięcia, współczynnika obciążenia zasilacza, wskaźnika niezawodności i maksymalnego współczynnika obciążenia, a także zapytania dotyczące współczynnika mocy, mocy czynnej i mocy biernej według okresu czasu. System może także generować krzywe napięcia fazowego, prądu i współczynnika mocy oraz drukować kompleksowe analizy i raporty statystyczne.

Struktury produktów i główne komponenty

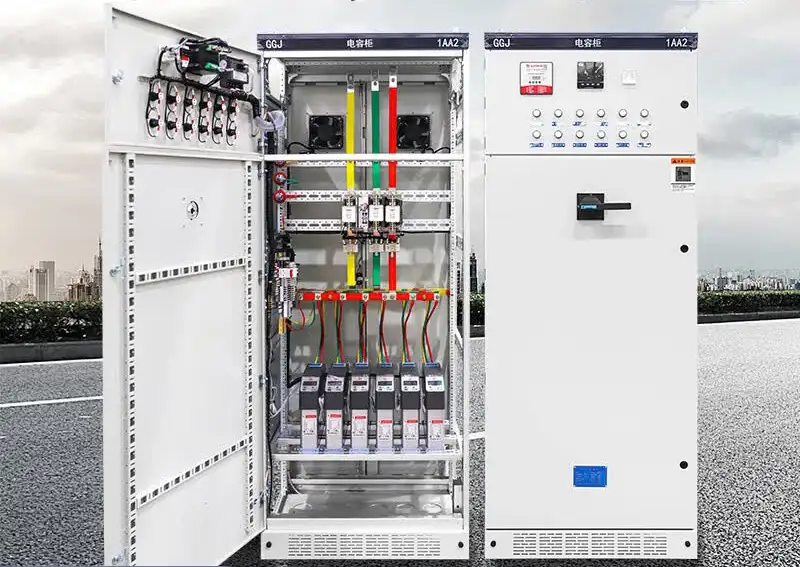

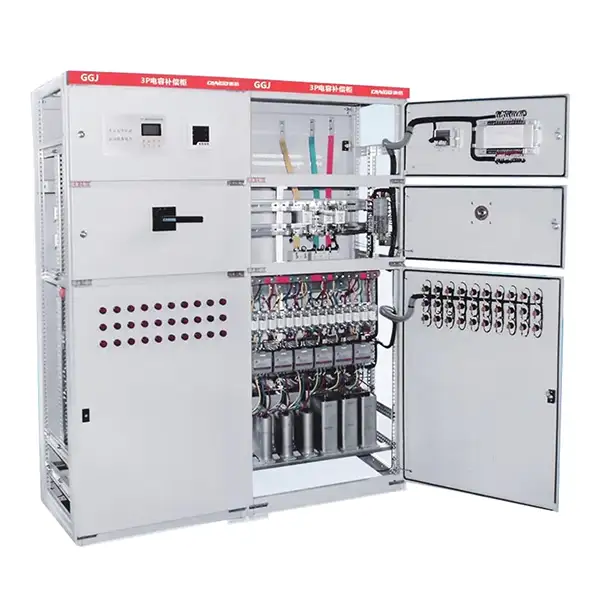

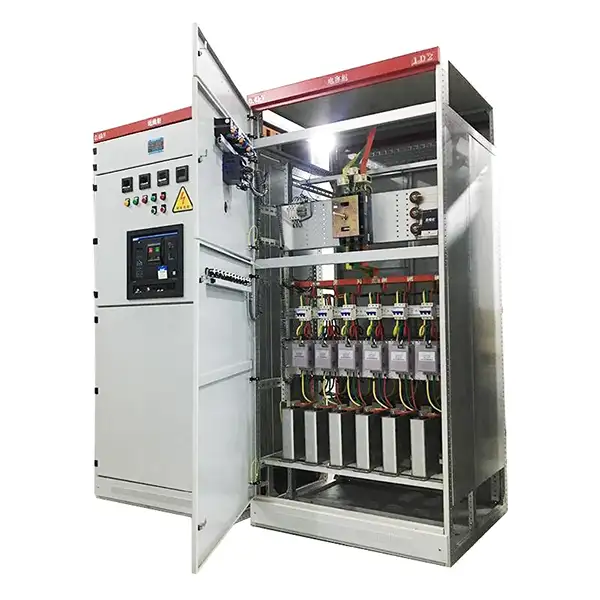

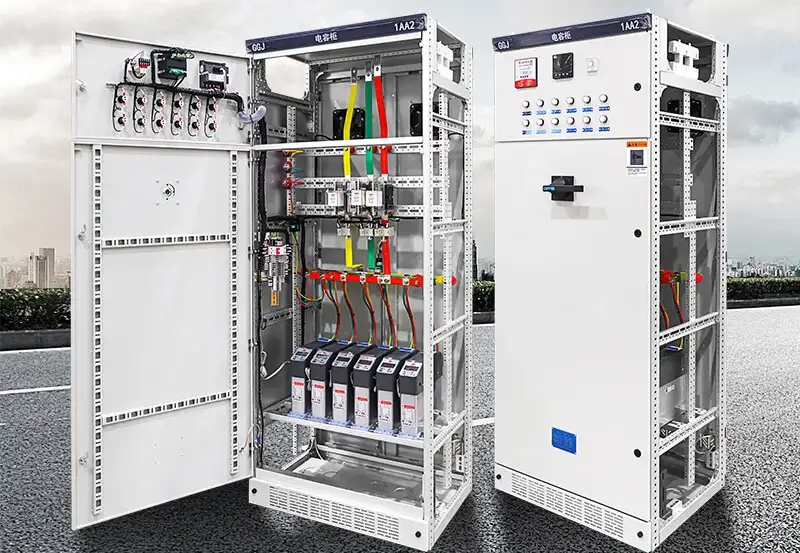

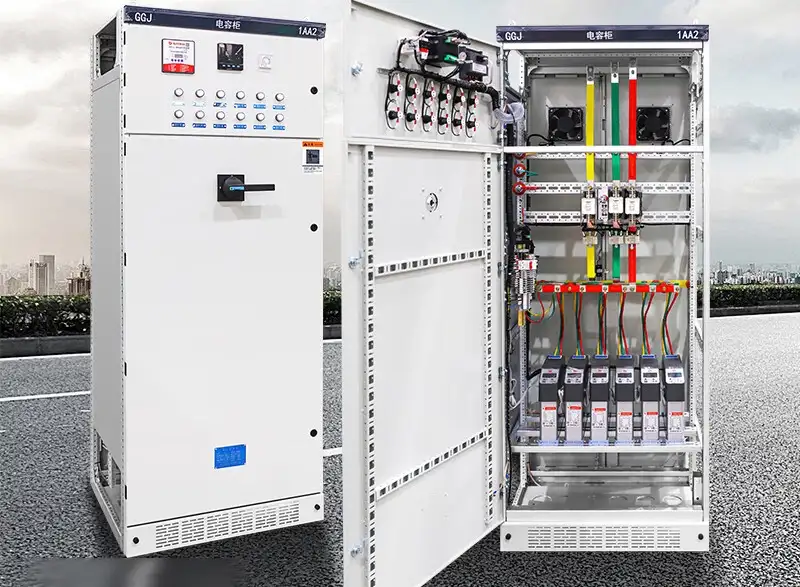

Panel NN urządzenia do automatycznej kompensacji mocy biernej GGJ jest wykonany z wysokiej jakości blachy stalowej walcowanej na zimno o zamkniętej strukturze i pokrytej antykorozyjną powłoką natryskową. Do jego podstawowych elementów zaliczają się:

Inteligentny regulator mocy biernej:Element ten jest „mózgiem” urządzenia kompensacyjnego, monitorującym moc bierną i współczynnik mocy w czasie rzeczywistym oraz wydającym polecenia przełączenia.

Kondensatory mocy:rdzeniowe elementy kompensacyjne generujące moc bierną. Nowoczesne konstrukcje wykorzystują głównie suche, samonaprawiające się kondensatory, które przewyższają tradycyjne typy wypełnione olejem.

Urządzenia przełączające:wykonaj polecenia sterownika, aby włączyć/wyłączyć kondensatory.

Typowe typy:styczniki kondensatorowe i tyrystorowe szybkie przełączniki bezprzełączeniowe.

Rozłącznik/bezpieczniki:zapewniają włączanie/wyłączanie głównego zasilania i ochronę przed zwarciem.

Przekaźnik termiczny:zapewnia ochronę przed przeciążeniem kondensatorów.

Wyświetlaj instrumenty:panel zwykle zawiera miernik współczynnika mocy, amperomierz, woltomierz do monitorowania w czasie rzeczywistym.

Zasada działania

Sterownik znajdujący się w szafie w sposób ciągły monitoruje sygnały napięciowe i prądowe sieci, obliczając w czasie rzeczywistym moc bierną i współczynnik mocy.

Gdy współczynnik mocy spadnie poniżej zadanej wartości docelowej (na przykład 0,95), sterownik automatycznie przełącza jedną lub więcej baterii kondensatorów za pośrednictwem urządzeń przełączających.

Ponieważ prąd kondensatora prowadzi do napięcia, pojemnościowy prąd bierny kompensuje opóźniony prąd bierny obciążeń indukcyjnych, podnosząc w ten sposób współczynnik mocy sieci do wartości docelowej i osiągając lokalny bilans mocy biernej.

Ten proces automatycznego sterowania w zamkniętej pętli zapewnia, że ​​szafa GGJ dokładnie śledzi zmiany obciążenia, unikając zarówno nadmiernej, jak i niedostatecznej kompensacji, utrzymując sieć w efektywnym stanie operacyjnym.

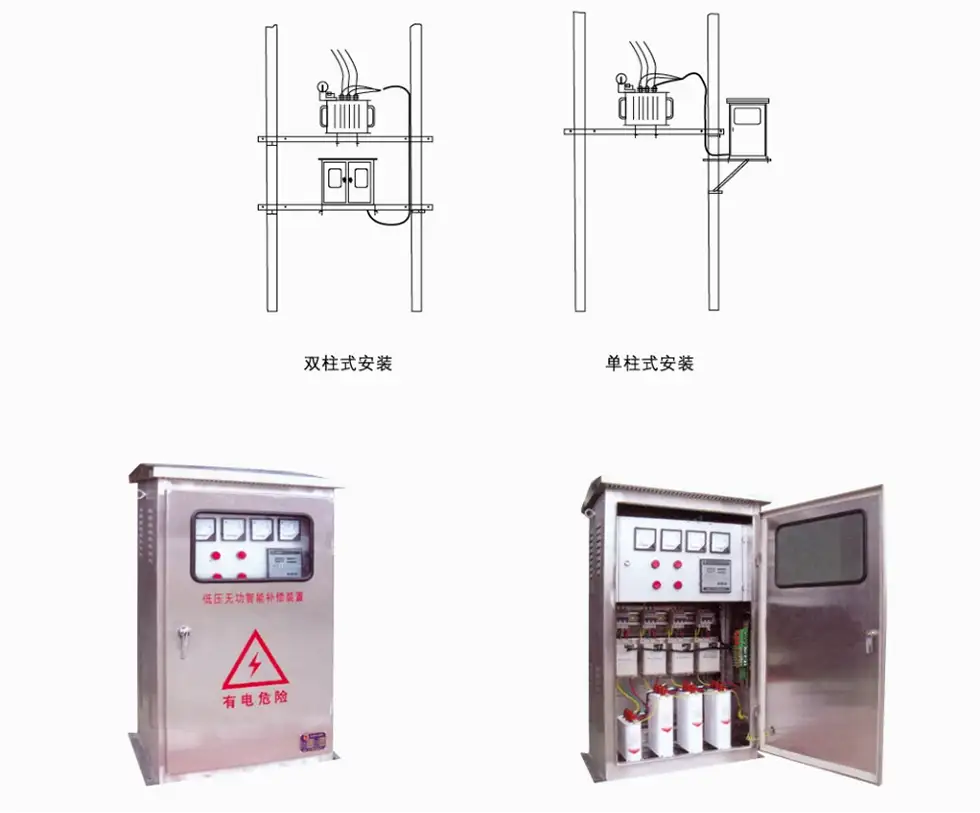

Metoda montażu na słupie zewnętrznym
