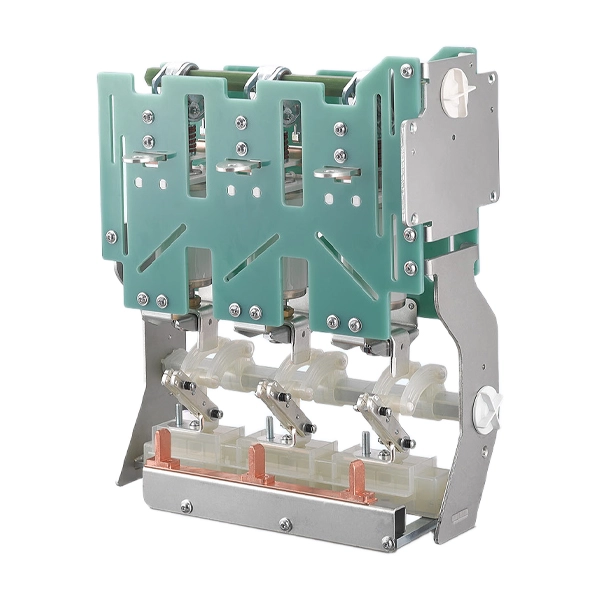

Wyłącznik próżniowy średniego napięcia 22KV z odłącznikiem
Ten wyłącznik próżniowy średniego napięcia 22 kV z odłącznikiem to niezawodne rozwiązanie zaprojektowane przez Cotenele, profesjonalnego producenta z Chin, specjalnie dla nowoczesnych systemów dystrybucji energii. Wyłączniki i rozłączniki próżniowe mają różne funkcje; ich łączne zastosowanie stwarza silny efekt synergiczny, odgrywając kluczową rolę w zapewnieniu stabilnej i wydajnej pracy sieci elektroenergetycznej.
Stabilność rozdzielnicy zależy od solidnego systemu zabezpieczeń i przełączania. Jego podstawowe komponenty, na przykład wyłącznik próżniowy średniego napięcia 22 kV z odłącznikiem, stanowią pierwszą barierę ochronną przed awariami elektrycznymi, która może zapobiec awariom na dużą skalę i wysokim kosztom przestojów. Celem projektu wyłączników próżniowych jest odcięcie prądów zwarciowych, natomiast wyłączniki izolacyjne zapewniają widoczny sposób izolowania obwodów w celu konserwacji. Charakteryzują się bezpieczeństwem i niezawodnością rozdzielnic w sieci dystrybucyjnej, spełniają wymagania nowoczesnego projektowania elektrycznego i kładą nacisk na przyjazność dla środowiska, trwałość i niskie koszty utrzymania.
Model produktu
| KD | V | 24 | D | 630 | 20 |
| Firma kod |
Wyłącznik próżniowy Mechanizm napędowy | Oceniono woltaż |
Typ uziemienia | Oceniono aktualny |
Znamionowy krótkotrwały prąd wytrzymywany |
Co to jest wyłącznik próżniowy (VCB)?
Wyłącznik próżniowy jest podstawowym elementem rozdzielnicy średniego napięcia, który przerywa prąd wykorzystując próżnię jako środek gaszący łuk. Kiedy styki wyłącznika próżniowego rozłączają się w wyniku zwarcia, z zjonizowanych oparów metalu powstaje łuk. W przestrzeni próżniowej łuk ten gaśnie niemal natychmiast, gdy opary metalu kondensują się z powrotem na stykach, zapobiegając ponownemu zapłonowi.
Kluczowe komponenty:
Przerywacz próżniowy:szczelny próżniowy pojemnik cylindryczny zawierający styki stałe i styki ruchome.
Mechanizm działania:Zaimplementuj funkcję zamykania i rozłączania kontaktów. Typy obejmują typy ręczne i elektryczne.
Siłowniki i korbowody:przekazywać ruch generowany przez mechanizm napędowy wyłącznika próżniowego na styki.
Zalety:
Efektywna funkcja gaszenia łuku:Szybko uzyskaj izolację usterek przy wyjątkowo niskim zużyciu energii.
Koszt utrzymania jest bardzo niski:Wyłącznik próżniowy nie wymaga dodawania żadnego środka izolacyjnego ani gazu.
Przyjazny dla środowiska:Wyłącznik próżniowy różni się od wyłączników sześciofluorku siarki, wyłączniki próżniowe nie wytwarzają podczas pracy żadnych szkodliwych gazów, co czyni je bardziej przyjaznymi dla środowiska.
Wysoka niezawodność:Żywotność wyłącznika jest długa i odpowiednia do częstej pracy
Co to jest rozłącznik?
Rozłącznik to wyłącznik elektryczny montowany w rozdzielnicy średniego napięcia, w położeniu zamkniętym, przewodzący normalny prąd obciążenia. Ten wyłącznik izolacyjny może również załączać i przerywać znamionowy prąd obciążenia. W nietypowych warunkach, takich jak zwarcie, może przewodzić prąd zwarciowy przez określony krótki czas, ale nie jest przeznaczony do jego przerywania. Podstawową funkcją bezpieczeństwa tego rozłącznika jest zapewnienie niezawodnego środka izolującego, który zapewnia całkowite odłączenie obwodu od napięcia w celu konserwacji lub naprawy.
Kluczowe cechy:
Rozłączanie obciążenia: Rozłącznik może zapewniać zdolność przerywania normalnych prądów obciążenia.
Widoczna izolacja: Wyłącznik izolacyjny może zapewnić widoczną przerwę w celu potwierdzenia wyłączenia obwodu.
Wytrzymałość: Odłącznik może wytrzymać prądy zwarciowe do czasu, aż urządzenie zabezpieczające szeregowe (takie jak VCB) usunie usterkę.
Konfiguracje: Odłącznik ma dwie konfiguracje dla konstrukcji z izolacją powietrzną lub gazową, często w połączeniu z bezpiecznikami do ochrony transformatora.
Dlaczego warto wybrać wyłącznik próżniowy średniego napięcia 22KV z rozłącznikiem?
Połączenie wyłącznika próżniowego + rozłącznika jest konfiguracją standardową w instalacjach średniego napięcia (do 40,5 kV).
Podstawowe korzyści
Pełna ochrona + izolacja w jednym systemie
Większe bezpieczeństwo operacyjne
Krótszy czas przestojów konserwacyjnych
Kompaktowa i wydajna konstrukcja
Zakres zastosowań kombinacji VCB + rozłącznik:
Połączenie VCB z rozłącznikiem jest standardową konfiguracją w pierścieniowej jednostce głównej średniego napięcia (do 40,5 kV), która może zapewnić zarówno ochronę, jak i pewną izolację. Ta kombinacja ma kluczowe znaczenie w:
Elektrownie: Połączenie może chronić generatory i transformatory w przypadku awarii urządzenia, co może zapewnić nieprzerwaną produkcję energii elektrycznej.
Podstacje elektryczne: Połączenie wyłącznika próżniowego i rozłącznika chroni rozdzielnice i transformatory, VCB kasuje awarie, a rozłącznik izoluje sekcje w celu konserwacji.
Obiekty przemysłowe: Połączenie wyłącznika próżniowego i wyłącznika izolacyjnego Sterowanie i ochrona silników, przenośników i ciężkich maszyn w zakładach produkcyjnych, hutach i rafineriach.
Systemy energii odnawialnej: zarządzaj wahaniami mocy i chroń infrastrukturę elektrowni wiatrowych i słonecznych.
System energii odnawialnej: Wyłącznik próżniowy średniego napięcia 22 kV z odłącznikiem radzi sobie z wahaniami mocy i chroni infrastrukturę elektrowni wiatrowych i słonecznych.
System kolejowy: Połączenie może chronić system zasilania pociągu i zapewnić bezpieczeństwo pasażerów i pociągów.
Podstacja kompaktowa (CSS): W wtórnej sieci dystrybucyjnej te kombinacje zapewniają niezawodne funkcje przełączania i zabezpieczenia na małej przestrzeni.
Parametry techniczne
| SN | Treść | Jednostka | Techniczny Porametr |
| 1 | Rezystancja obwodu głównego | uΩ | ≤60 |
| 2 | Nad podróżą | mm | 2-3 |
| 3 | Prześwit między otwartymi stykami | mm | 11-12 |
| 4 | Czas trwania odbicia kontaktu podczas operacji zamykania | SM | ≤2 |
| 5 | Średnia prędkość otwierania | SM | 1-1,6 |
| 6 | Średnia prędkość zamykania | SM | 0,6-1,1 |
| 7 | Brak jednoczesności otwarcia styków | SM | ≤2 |
| 8 | Brak jednoczesności zamknięcia styku | SM | ≤2 |

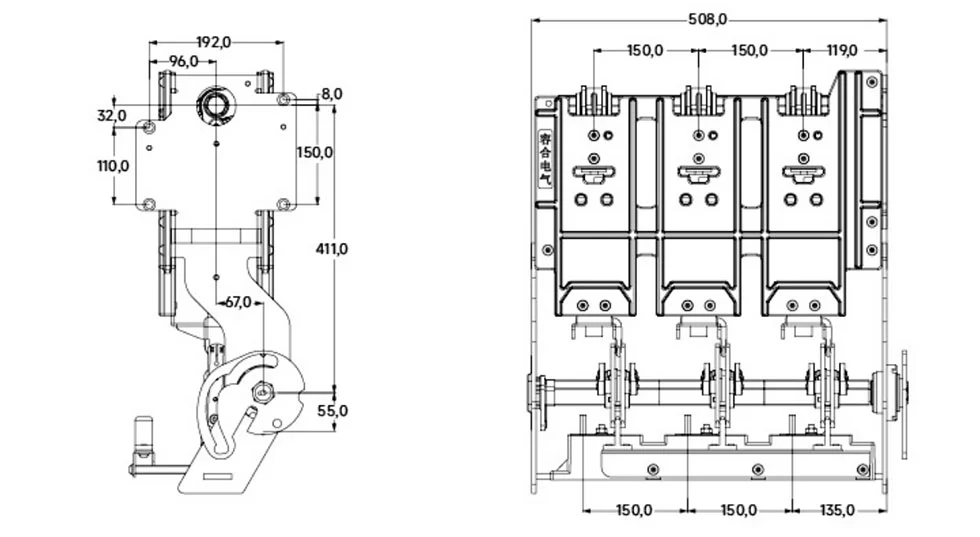

Wygląd i wymiary
Nasz warsztat
Często zadawane pytania
1.Co sprawia, że wyłącznik próżniowy średniego napięcia z odłącznikiem 22 kV jest wyjątkowy w systemach średniego napięcia?
Odp.: Wyłącznik próżniowy średniego napięcia 22 kV z odłącznikiem łączy w jednym urządzeniu szybkie przerwanie zwarcia i bezpieczną izolację widoczną. Przerywacz próżniowy zapewnia szybkie wygaszanie łuku, a rozłącznik zapewnia niezawodną izolację konserwacyjną. To połączenie zapewnia wysoką niezawodność, niskie koszty utrzymania i bezpieczeństwo środowiskowe, dzięki czemu idealnie nadaje się do elektrowni, podstacji, obiektów przemysłowych i systemów energii odnawialnej.
2. Dlaczego mechanizmy operacyjne są tak istotne dla niezawodności wyłącznika?
Większość usterek wyłączników automatycznych jest związana z mechanizmem napędowym. Ten złożony system składający się ze sprężyn, zamków i silników jest odpowiedzialny za magazynowanie i uwalnianie energii potrzebnej do otwierania i zamykania styków. Jeśli instytucja ulegnie awarii, wyłącznik nie będzie działał prawidłowo, niszcząc w ten sposób integralność całego systemu ochrony.
3. Jak działa mechanizm sprężynowy w VCB?
Silnik elektryczny napina mechanicznie „sprężynę zamykającą”, która jest zabezpieczona klamrą blokującą. Po odebraniu sygnału zamknięcia klamra zamka zostaje zwolniona, a energia sprężyny spowoduje zamknięcie styku. To działanie jednocześnie ładuje „sprężynę wyłączającą”. Następnie silnik niezwłocznie naciągnie sprężynę zamykającą i przygotuje się do kolejnej operacji.
4. Co oznacza określenie „wolny od SF₆” w przypadku rozłącznika?
Tradycyjna rozdzielnica z izolacją gazową zazwyczaj wykorzystuje sześciofluorek siarki (SF₆). Jednakże rozłączniki izolacyjne KDSVM-12 lub niektóre inne produkty firmy Cotenle nie zawierają żadnego gazowego sześciofluorku siarki i wykorzystują izolację próżniową lub izolację czystego powietrza, aby osiągnąć wysoką wydajność, unikając jednocześnie negatywnego wpływu sześciofluorku siarki na środowisko.
5. Jakie czynniki zwykle bierzemy pod uwagę przy wyborze VCB?
Główne czynniki to:
Napięcia i prądy znamionowe: Napięcia i prądy znamionowe muszą odpowiadać wymaganiom obciążenia znamionowego i obciążenia szczytowego systemu.
Zdolność przerywania: Musi być w stanie bezpiecznie usunąć maksymalny możliwy prąd zwarciowy.
Mechanizm operacyjny: Wybierz pomiędzy sprężyną, magnetycznym lub hydraulicznym w zależności od wymaganej częstotliwości działania i czasu reakcji.
Wytrzymałość mechaniczna i elektryczna: Większa liczba znamionowych cykli operacyjnych oznacza dłuższą żywotność i mniejsze potrzeby konserwacyjne.
Zdjęcia przesyłki

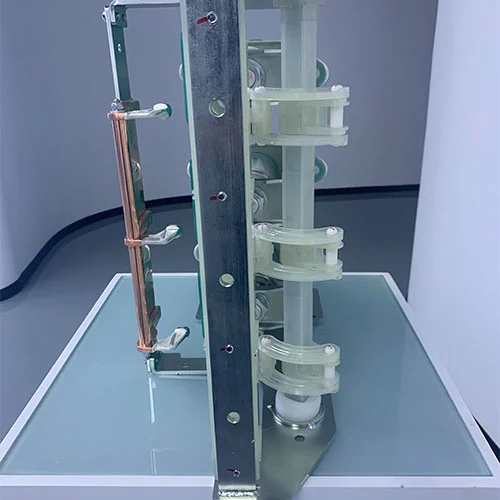

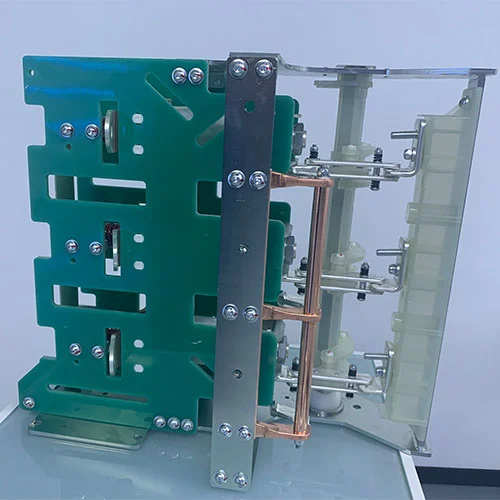

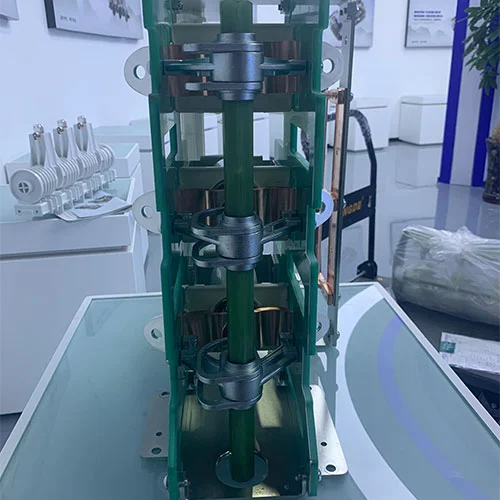

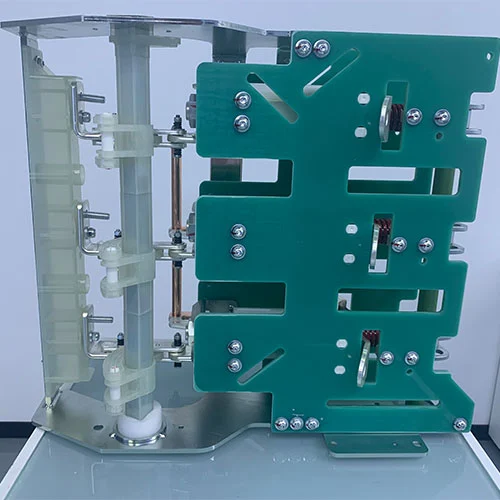

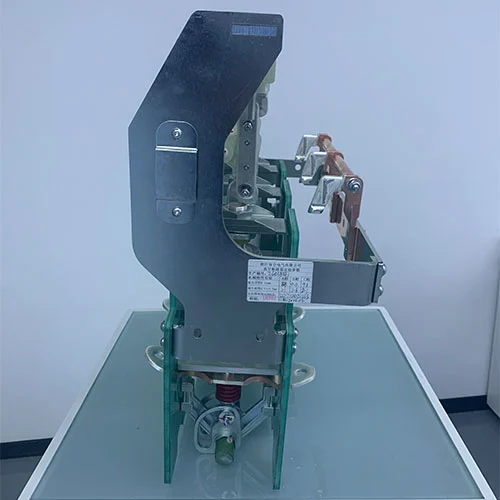

Pokaz produktów
