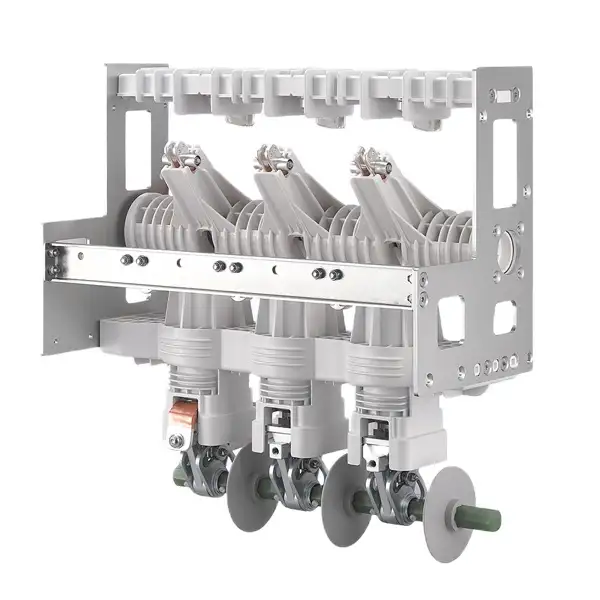

Wyłącznik próżniowy średniego napięcia 11 kV z wyłącznikiem izolacyjnym

Krótkotrwały prąd wytrzymywany obwodu głównego spełnia wymagania 20 kA (4 s) i 25 kA (3 s). Trwałość mechaniczna wyłącznika próżniowego jest ponad 10000 razy, a żywotność mechaniczna rozłącznika jest ponad 3000 razy. Krótkoterminowy prąd wytrzymywany uziemnika wynosi 20 kA (4 s), a żywotność mechaniczna jest 3000 razy.

Wyłącznik próżniowy SN 11KV typu KDSV-12D/630-20-S z wyłącznikiem izolacyjnym jest zwykle stosowany w systemach dystrybucji i sterowania energią średniego napięcia. To połączenie wyłącznika próżniowego z izolatorem wykorzystuje doskonałą zdolność gaszenia łuku i prawie bezpłatną konserwację przerywaczy próżniowych z ważną funkcją bezpieczeństwa w postaci widocznej szczeliny izolacyjnej zapewnianej przez rozłącznik.

Ten wyłącznik próżniowy jest często używany do instalacji wewnętrznych w trójfazowych systemach dystrybucji prądu przemiennego od 3 kV do 40,5 kV, 50/60 Hz. To urządzenie elektryczne jest bardzo ważne w nowoczesnych rozdzielnicach, które mogą zapewnić bezpieczeństwo operacyjne, niezawodność systemu i efektywne zarządzanie energią w zastosowaniach wymagających częstego przełączania, wysokiej wytrzymałości i bezobsługowego sprzętu bezolejowego.

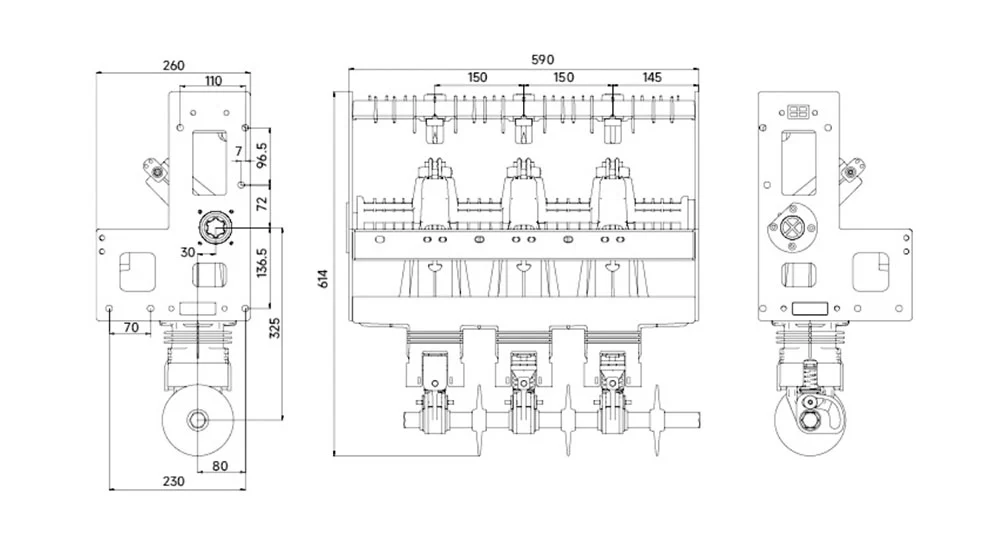

Wygląd i wymiary

Model i znaczenia

Co to jest wyłącznik próżniowy?

Wyłącznik próżniowy średniego napięcia 11 kV z wyłącznikiem to zaawansowane elektryczne urządzenie przełączające, które przerywa prąd poprzez oddzielenie jego styków w komorze próżniowej, zwanej także przerywaczem próżniowym. Próżnia pełni funkcję zarówno środka gaszącego łuk, jak i środka izolującego, zapewniając bezpieczną, niezawodną i bezobsługową pracę.

Projekt VCB opiera się na trzech podstawowych podsystemach:

1. Przerywacz próżniowy

Koperta izolacyjna:Obudowa ceramiczna lub szklana utrzymująca wewnątrz wysoką próżnię.

Łączność:Wykonane ze specjalistycznych stopów miedzi, często generujących podłużne pole magnetyczne w celu stabilizacji i rozprzestrzeniania łuku, zwiększając wydajność.

System ekranowania:Metalowe osłony chronią powłokę izolacyjną przed osadzaniem się pary i utrzymują równomierne pole elektryczne.

2. Mechanizm operacyjny

Dostarcza energii do otwierania i zamykania kontaktów.

Typowe typy:systemy sprężynowe (ręczne lub silnikowe) i solenoidy elektromagnetyczne, umożliwiające szybkie i niezawodne przełączanie.

3. Rama nośna i izolacja

Bezpiecznie mieści przerywacz i mechanizm.

Zawiera ramę główną, izolację i zaciski do połączeń zewnętrznych.

Zapewnia zwarty, stabilny i wytrzymały mechanicznie montaż.

Kluczowe zalety

1. Kompaktowa i lekka konstrukcja ułatwiająca instalację.

2. Wysoka trwałość przy minimalnych wymaganiach konserwacyjnych.

3. Powtarzająca się operacja bez pogorszenia wydajności.

4. Nadaje się do dystrybucji energii średniego napięcia, systemów przemysłowych i miejsc wrażliwych ekologicznie.

Parametry techniczne

Zakres zastosowania

Bezpieczne, niezawodne i częste przełączanie jest bardzo ważne w systemach dystrybucji energii. Preferowaną opcją jest wyłącznik próżniowy SN 11 KV z wyłącznikiem izolacyjnym. główne zastosowanie wyłącznika cacuum jest następujące:

Urządzenie przemysłowe: wyłącznik próżniowy może kontrolować i chronić ważne urządzenia elektryczne, takie jak transformatory, baterie kondensatorów i duże silniki.

Wytwarzanie energii i podstacje: Używane do ochrony pól zasilających i pomocniczych systemów zasilania.

Komercyjna dystrybucja energii: instalowana w rozdzielnicach zajmujących mało miejsca, takich jak tablice rozdzielcze pokryte metalem (w tym wysuwne) lub rozdzielnice stacjonarne. Bardzo ważną zaletą wyłącznika próżniowego jest brak oleju, co może sprawić, że wyłącznik próżniowy będzie bardzo odpowiedni dla miejsc wrażliwych ekologicznie, obszarów o wysokim ryzyku pożaru i każdej sytuacji, w której konieczne jest ograniczenie konserwacji.

Wyłącznik automatyczny VS rozłącznik

Jeśli są zamontowane w jednym zespole, wyłącznik próżniowy pełni zasadniczo różne i uzupełniające się funkcje w stosunku do izolatora:

Wyłącznik próżniowy:

Podstawowa funkcja:wytwarzać, przenosić i przerywać prądy obciążenia w normalnych warunkach oraz przerywać prądy zwarciowe w nienormalnych warunkach. Został zaprojektowany jako urządzenie łamiące i usuwające zwarcia.

Działanie:Możliwość pracy pod obciążeniem. Przerywacz próżniowy VCB służy do bezpiecznego gaszenia łuku wysokoenergetycznego powstającego w przypadku przerwania prądu.

Bezpieczeństwo:Wyłącznik próżniowy zapewnia ochronę urządzeń znajdujących się za urządzeniem poprzez usuwanie usterek, w koordynacji z przekaźnikami zabezpieczającymi.

Odłącznik:

Podstawowa funkcja:Aby zapewnić widoczną, fizyczną szczelinę powietrzną w obwodzie pozbawionym napięcia w celu izolacji i bezpieczeństwa, gdy sprzęt wymaga konserwacji. Jest to urządzenie wyłącznie odciążające.

Działanie:Należy go używać tylko wtedy, gdy obwód jest pozbawiony napięcia (tj. po otwarciu wyłącznika znajdującego się powyżej). Nie ma zaprojektowanej zdolności gaszenia łuku i nie może bezpiecznie przerwać obciążenia lub prądu zwarciowego.

Bezpieczeństwo:Izolator zapewnia bezpieczny punkt izolacji, umożliwiając operatorowi pracę w dalszej części odcinka przy zweryfikowanym braku napięcia.

Wyłączniki próżniowe są urządzeniami zabezpieczającymi i sterującymi służącymi do przerywania prądu, natomiast rozłączniki są pasywnymi urządzeniami zabezpieczającymi, służącymi do tworzenia widocznej izolacji. Nasz wyłącznik próżniowy średniego napięcia 11 kV z wyłącznikiem izolacyjnym umożliwia bezpieczną sekwencję wyłączania:wyłącznik próżniowy odłącza obwód, po którym następuje wyłącznik, tworząc łatwy w utrzymaniu punkt izolacji, zwykle widoczny przez okienko obserwacyjne lub wskaźnik mechaniczny. To połączenie wyłącznika próżniowego i rozłącznika jest kluczowym i niezawodnym elementem rozdzielnicy średniego napięcia.

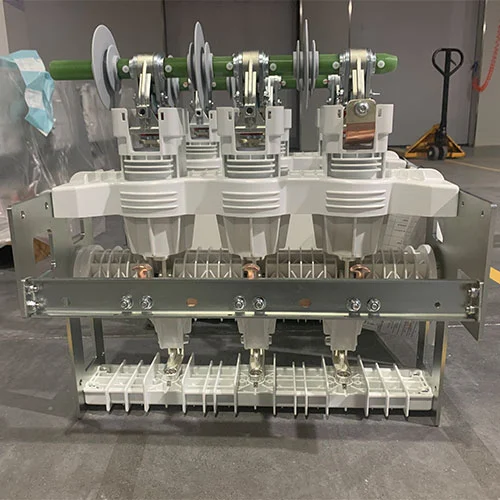

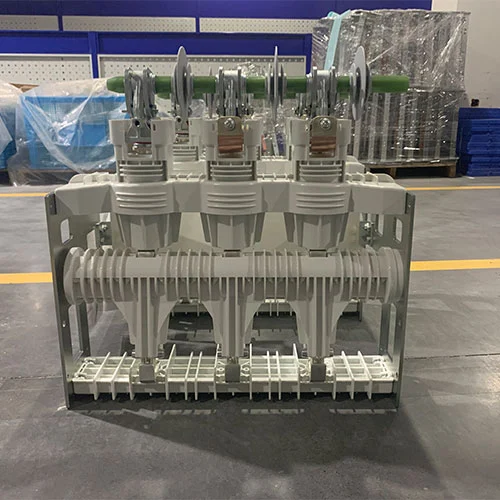

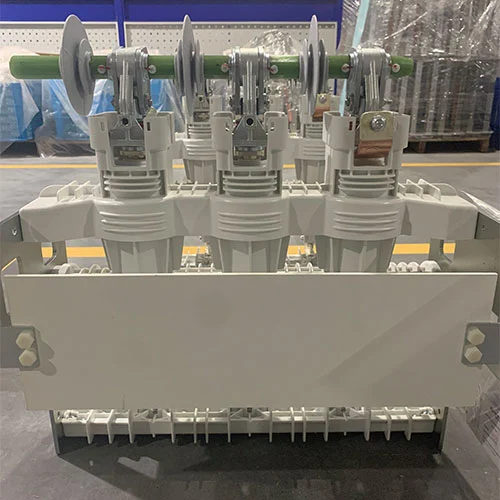

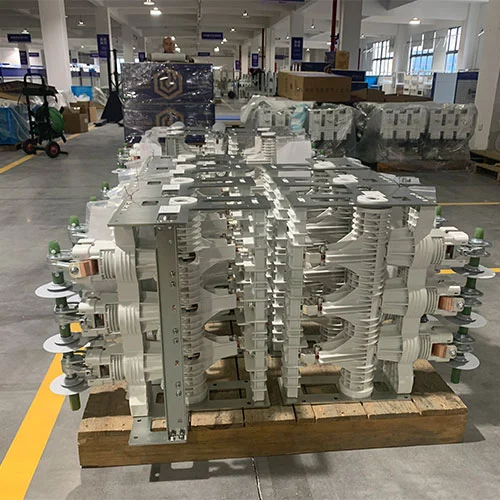

Pokaz produktów
