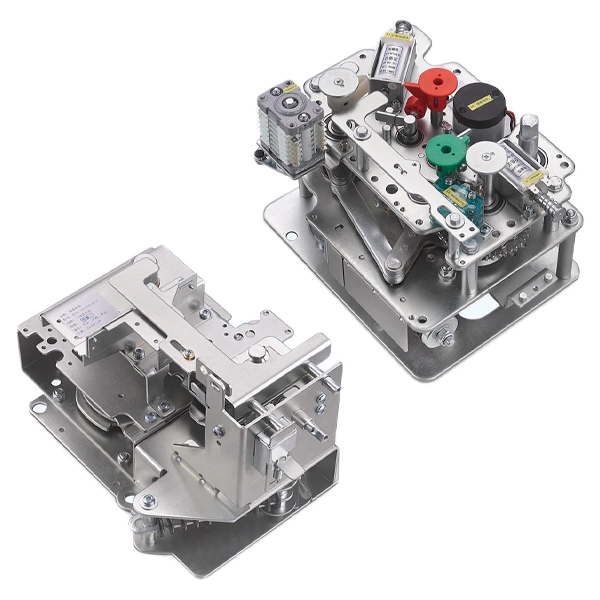

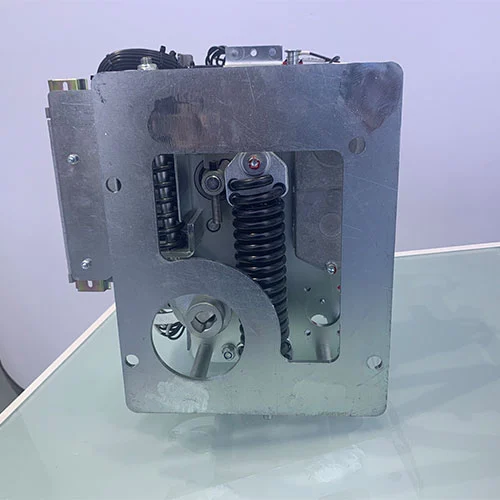

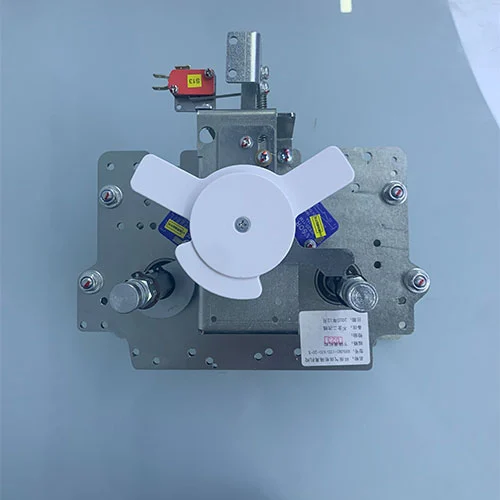

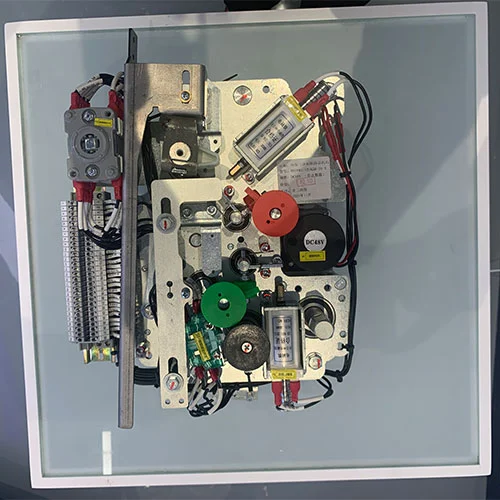

Mechanizm izolujący wyłącznik automatyczny 11KV średniego napięcia

Mechanizmy izolacyjne wyłącznika rozdzielnicy SN 11 kV są niezbędne dla bezpieczeństwa operacyjnego i niezawodności rozdzielnic średniego napięcia, w szczególności jednostek głównych pierścieniowych (RMU). RMU to kompaktowe rozdzielnice w metalowej obudowie, szeroko stosowane w sieciach dystrybucji energii, zapewniające niezawodne przełączanie, ochronę i izolację.

Wewnątrz tych rozdzielnic dwa mechanizmy współpracują ze sobą, ale służą różnym celom:

Mechanizm działania wyłącznika automatycznego - aktywnie przerywa prądy obciążenia i zwarcia.

Mechanizm izolacyjny - pasywnie zapewnia bezpieczeństwo personelu, zapewniając widoczną i niezawodną izolację elektryczną.

Połączone działanie tych mechanizmów gwarantuje zarówno ochronę sprzętu, jak i bezpieczeństwo ludzi, co czyni je niezbędnymi w zastosowaniach przemysłowych i użyteczności publicznej.

Model produktu

Elementy mechanizmu napędowego

Mechanizm izolujący wyłącznik automatyczny rozdzielnicy SN 11 kV jest krytycznym elementem stosowanym w pierścieniowych jednostkach głównych średniego napięcia (RMU) i przyjaznych dla środowiska systemach rozdzielnic. Integruje zarówno mechanizmy operacyjne wyłącznika, jak i mechanizmy izolujące, zapewniając niezawodną kontrolę mocy, ochronę przed awariami i bezpieczne operacje konserwacyjne.

Co to jest mechanizm operacyjny wyłącznika?

Mechanizm napędowy wyłącznika jest zwykle używany do sterowania głównym wyłącznikiem w RMU średniego napięcia lub ekologicznej rozdzielnicy. Podstawową funkcją mechanizmu operacyjnego jest ułatwianie otwierania i zamykania styków wyłącznika (często wyłączników próżniowych) w celu obsługi prądów obciążenia i, co najważniejsze, przerywania prądów zwarciowych (zwarcia).

Funkcjonalność

Musi być w stanie wytwarzać, przenosić i przerywać prądy w normalnych i nienormalnych warunkach. Kiedy wystąpi usterka, mechanizm wyłącznika próżniowego musi zadziałać, aby usunąć usterkę i chronić urządzenia znajdujące się dalej w ciągu milisekund.

Magazynowanie energii

Różnica w porównaniu z prostym przełącznikiem ręcznym polega na tym, że działanie wyłącznika próżniowego Menchanis opiera się na zmagazynowanej energii, aby osiągnąć szybki ruch wymagany do przerwania łuku. Ten mechanizm magazynowania energii zwykle uzyskuje się za pomocą mechanizmów naładowanych sprężyną (które mogą być ładowane ręcznie lub za pomocą małego silnika) lub siłowników magnetycznych. Energia jest magazynowana powoli przez kilka sekund, ale uwalniana jest natychmiast, gdy mechanizm otrzyma polecenie.

Komponenty

Typowy mechanizm obejmuje sprężyny zamykające, sprężyny otwierające, silnik ładujący, solenoidy wyłączające i zamykające oraz złożone połączenie krzywek i wałów. Został zaprojektowany z myślą o tysiącach operacji w całym okresie jego użytkowania.

Co to jest mechanizm izolujący?

Mechanizm izolujący reguluje działanie odłącznika (izolatora) i zintegrowanego uziemnika. W przeciwieństwie do wyłącznika automatycznego, jego celem nie jest przerywanie prądu, ale zapewnienie bezpiecznych warunków pracy personelowi konserwacyjnemu.

Funkcjonalność

Jego podstawowym zadaniem jest stworzenie widocznej i niezawodnej izolacji galwanicznej pomiędzy obwodem pozbawionym napięcia a źródłem prądu pod napięciem. Mechanizm działania rozłącznika w RMU średniego napięcia lub ekologicznych rozdzielnicach zazwyczaj integruje również uziemnik, który łączy izolowany obwód z ziemią. Ten stopień rozładowuje wszelki uwięziony ładunek pojemnościowy i chroni przed przypadkowym zasilaniem zwrotnym z innych źródeł.

Działanie

Te mechanizmy obsługi odłącznika są obsługiwane ręcznie i elektrycznie za pomocą zewnętrznego uchwytu włożonego w przedni panel rozdzielnicy. Dźwignia obraca wały napędowe połączone z systemem dźwigni i krzywek, które poruszają styki izolatora.

Kluczowa funkcja bezpieczeństwa

Mechanizm izolujący działa ze stosunkowo małą prędkością, ręcznie lub bezpośrednio elektrycznie i nie ma możliwości gaszenia łuku. Dlatego też surowo zabrania się otwierania urządzenia w trakcie ładowania. Aby utrzymać izolację po otwarciu, wykorzystuje właściwości izolacyjne otaczającego medium (powietrze lub gaz SF6).

Główne różnice między tymi dwoma mechanizmami

Zasada działania kombinacji tych dwóch mechanizmów działania: Blokada dla bezpieczeństwa

Bezpieczna praca pierścieniowej jednostki głównej (RMU) opiera się na ścisłej mechanicznej blokadzie pomiędzy mechanizmem wyłącznika a mechanizmem izolującym. Nasz mechanizm izolujący rozdzielnicę SN 11 kV należy wykonać ściśle według ustalonej kolejności i zgodnie z podstawowymi zasadami bezpieczeństwa elektrycznego.

Poniższy proces konserwacji przerw w zasilaniu linii zasilającej demonstruje ich synergię:

Otwórz Breaker

gdy operator wyśle ​​polecenie wyłączenia, mechanizm zadziałania wyłącznika uwolni zmagazynowaną energię sprężyny i otworzy styki wyłącznika, a następnie prąd obciążenia zostanie bezpiecznie przerwany. Obwód jest pozbawiony napięcia, ale w tej chwili nie jest jeszcze bezpieczny, ponieważ nadal istnieje solidne połączenie elektryczne z zasilaniem.

Otwórz izolator

Teraz system blokujący zwalnia blokadę mechaniczną mechanizmu izolującego po wykryciu, że wyłącznik jest otwarty. Operator wkłada uchwyt i obraca wał, aby otworzyć izolator. To działanie spowoduje utworzenie fizycznej szczeliny powietrznej pomiędzy szyną zbiorczą pod napięciem a obwodem za nim, co zapewni widoczną izolację.

Zamknij uziemnik

Następnie operator używa tego samego (lub oddzielnego) interfejsu do załączenia uziemnika za pomocą dedykowanego mechanizmu. Łączy to dolną część obwodu bezpośrednio z potencjałem uziemienia, zapewniając bezpieczne rozładowanie wszelkich ładunków resztkowych.

Ostateczny bezpieczny stan

Wyłącznik jest otwarty, odłącznik jest otwarty, a uziemnik jest zamknięty. Blokady mechaniczne uniemożliwiają otwarcie drzwi szafy, jeśli uziemnik nie zostanie potwierdzony jako zamknięty. Wręcz przeciwnie, ten wzajemnie połączony system fizycznie uniemożliwia zamknięcie wyłącznika, chyba że odłącznik jest całkowicie zamknięty, a uziemnik jest w stanie otwartym. Tworzy to nierozerwalny łańcuch bezpieczeństwa.

Mechanizm wyłącznika pełni funkcję aktywnego zabezpieczenia zarządzającego energią sieci energetycznej. Mechanizm izolacyjny pełni funkcję pasywnej blokady bezpieczeństwa, zapewniając bezpieczeństwo kadrze zarządzającej. Razem utworzą kompleksowy system, w którym ochrona przy dużych prędkościach zostanie zrównoważona z absolutnym, wymuszanym mechanicznie bezpieczeństwem.

Instrukcje obsługi

Operacja ładowania:Zanim będzie można wykonać jakiekolwiek działanie zamykające, należy najpierw naładować mechanizm, aby zgromadził niezbędną energię. Aby załadować ręcznie, włóż dedykowaną rączkę na wał napędowy znajdujący się w prawym dolnym rogu mechanizmu i obróć go w kierunku zgodnym z ruchem wskazówek zegara. Kontynuuj obracanie, aż usłyszysz wyraźne „kliknięcie”, które sygnalizuje zakończenie ładowania; w tym momencie wałek wskaźnika ładowania aktywuje mikroprzełącznik do pozycji całkowicie zamkniętej. Aby rozpocząć ładowanie elektryczne, wystarczy włączyć mechanizm, a silnik automatycznie uruchomi się, aby magazynować energię. Po całkowitym naładowaniu akumulatora obwód silnika zostanie odcięty, urządzenie mechaniczne pozostanie w trybie czuwania, a zgromadzona energia zostanie zachowana do czasu otrzymania polecenia wyłączenia. Przed skorzystaniem z ładowania elektrycznego należy upewnić się, że wszystkie linie pomocnicze są prawidłowo podłączone.

Zamykanie operacji:Po pomyślnym naładowaniu mechanizmu wyłącznik można zamknąć, aby zamknąć obwód główny. Aby zamknąć ręcznie, naciśnij mocno zielony przycisk; działanie to natychmiast uwalnia zmagazynowaną energię zamykania, umożliwiając mechanizmowi wspólne połączenie styków wyłącznika. Do pracy elektrycznej konieczne jest włączenie zasilania, aby aktywować i zamknąć cewkę elektromagnetyczną, co natychmiast uruchomi działanie i zwolni blokadę mechaniczną. Zmagazynowana energia zostaje wówczas rozładowana, zamykając styki główne. Należy pamiętać, że podczas tego procesu sprężyny otwierające są jednocześnie napinane w ramach przygotowań do przyszłej podróży. Chociaż mechanizm może natychmiast rozpocząć ładowanie, wewnętrzna logika blokady zapobiegnie wykonaniu kolejnych instrukcji zamykania do czasu ponownego otwarcia wyłącznika.

Operacja otwierania:Aby przerwać obwód i odłączyć wyłącznik, należy uruchomić mechanizm otwierający. W przypadku ręcznego wyłączenia należy mocno nacisnąć czerwony przycisk, co spowoduje zwolnienie zatrzasków przytrzymujących sprężyny otwierające. Energia zmagazynowana w tych sprężynach zostanie natychmiast uwolniona, zmuszając urządzenie do rozdzielenia głównych styków. W przypadku operacji wyzwalania elektrycznego elektromagnes wyzwalający wzrost może zostać włączony i aktywowany za pomocą przekaźników ochronnych lub poleceń zdalnych; Elektromagnes natychmiast się uruchomi, zwalniając blokadę sprężyny i wymuszając rozłączenie styków. Ta operacja może bezpiecznie odciąć prąd i przywrócić wyłącznik do pozycji otwartej, przygotowując się do następnego cyklu ładowania i zamykania.

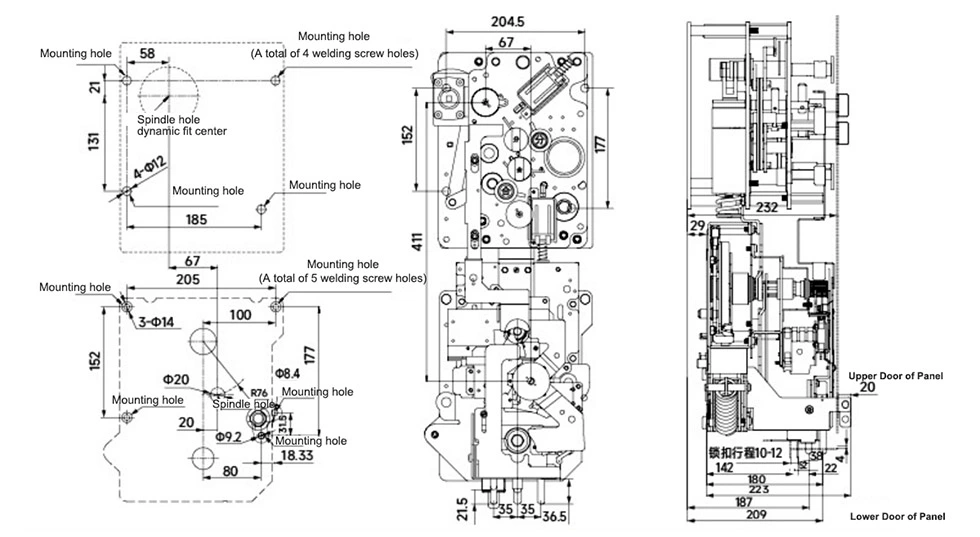

Wygląd i wymiary

Nasza fabryka

Pokaz produktów
