Wyłącznik próżniowy do paneli SN 11KV

W przypadku przyjaznych dla środowiska jednostek głównych i rozdzielnic pierścieniowych średniego napięcia w nowoczesnych systemach dystrybucji energii najważniejsza jest niezawodność i trwałość. Większość usterek wyłączników jest związana z ich mechanizmami napędowymi, co wskazuje na znaczenie wytrzymałości i niezawodności mechanizmu działania. Niezależnie od typu ręcznego czy elektrycznego, te panelowe wyłączniki próżniowe SN 11 kV są „mięśnią” napędzającą urządzenie wyłączające. Wyłączniki próżniowe i rozłączniki mogą zapewnić kompleksową ochronę i kontrolę w sieci energetycznej. Wyłącznik próżniowy działa jak automatyczna reakcja na awarie, natomiast rozłącznik służy jako ręczny punkt kontrolny, którego połączenie może zapewnić bezpieczeństwo pracy w obwodzie. Te dwa elementy ekologicznych RMU są kluczem do utrzymania odpornej infrastruktury elektrycznej.

Model produktu

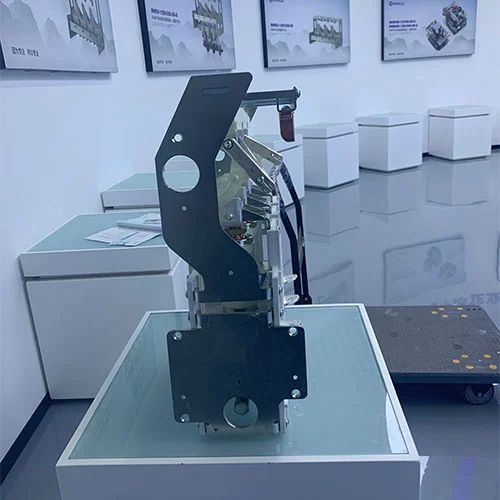

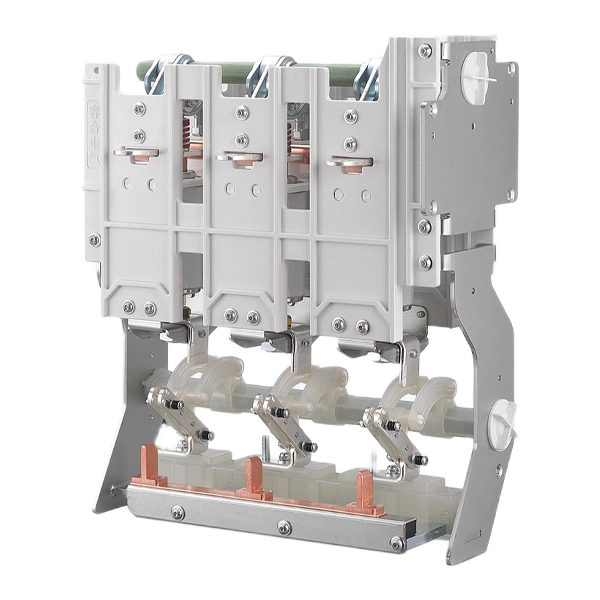

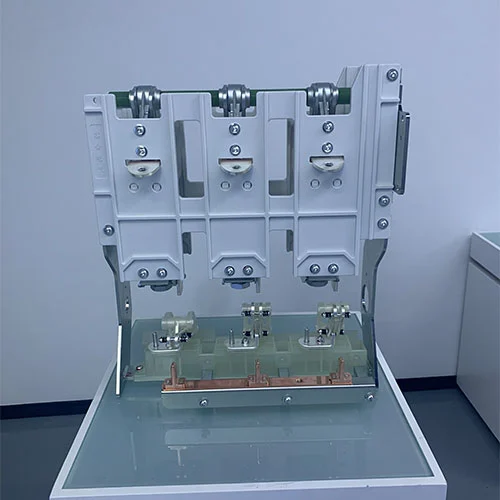

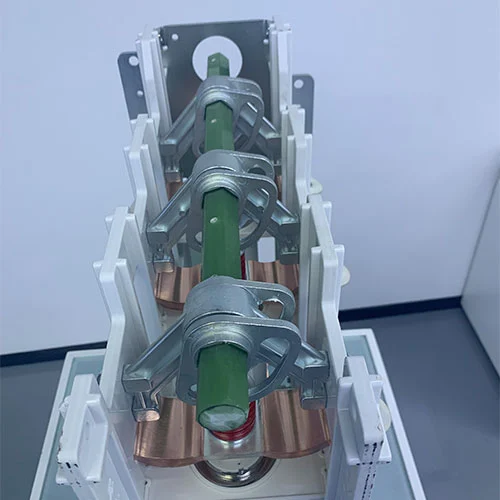

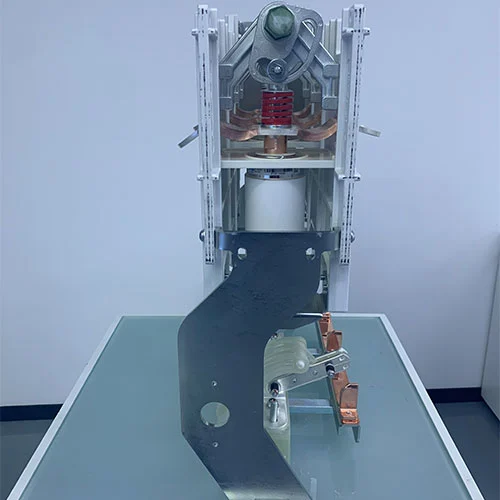

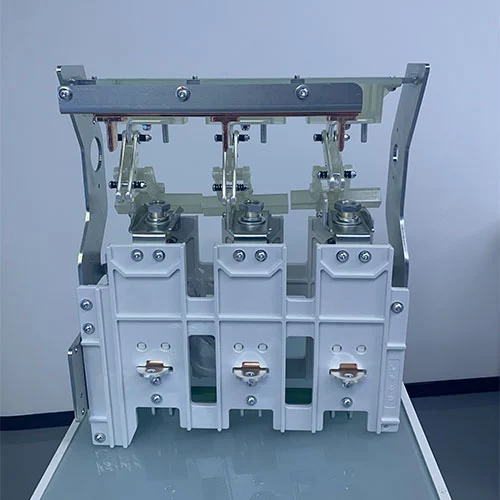

Wyłącznik próżniowy

Wyłącznik próżniowy (VCB) to elementy elektryczne rozdzielnicy lub pierścieniowej jednostki głównej w systemie dystrybucji energii, które przerywają przepływ prądu, wykorzystując próżnię jako środek gaszący łuk. Wyłączniki próżniowe, w przeciwieństwie do wyłączników zasilanych olejem lub gazem (takich jak SF₆), wyłączniki VCB mieszczą swoje stałe i ruchome styki w szczelnej komorze próżniowej.

W przypadku awarii styki rozdzielają się, tworząc łuk elektryczny. Ze względu na panującą w otoczeniu próżnię nie ma gazów, które mogłyby jonizować i podtrzymywać łuk. Łuk szybko gaśnie, gdy opary metalu ze styków skraplają się, niemal natychmiast przywracając wytrzymałość dielektryczną. Proces ten jest wysoce wydajny, szybki i przyjazny dla środowiska. VCB są używane głównie w zastosowaniach średniego napięcia (3 kV do 40,5 kV), a ich zalety to długa żywotność, niskie koszty utrzymania i zdolność do obsługi częstych operacji przełączania.

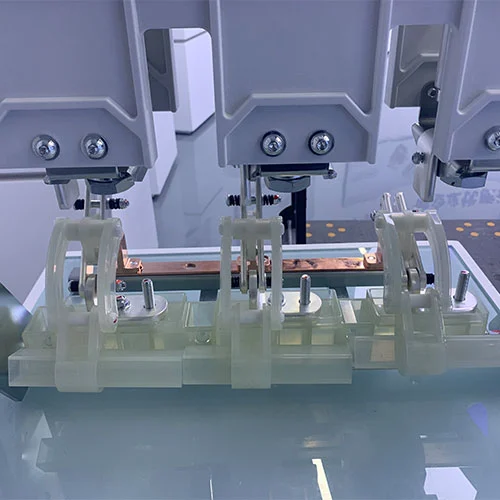

Rozłącznik

Rozłącznik jest podstawowym elementem przyjaznego dla środowiska RMU, który spełnia dwie główne funkcje. Po pierwsze, ten przełącznik może bezpiecznie załączać, przenosić i przerywać normalny prąd obciążenia obwodu. Po drugie, w pozycji otwartej ten odłącznik zapewnia określony stopień izolacji, tworząc widoczny i bezpieczny punkt odłączenia na potrzeby konserwacji lub rozwiązywania problemów.

Chociaż rozłącznik może wytrzymać normalne prądy robocze, nie jest przeznaczony do przerywania wysokich prądów zwarciowych (takich jak zwarcia). Musi być w stanie wytrzymać te wysokie prądy przez krótki czas, ale aby faktycznie usunąć usterkę, wykorzystuje znajdujący się przed nim bezpiecznik lub wyłącznik automatyczny. Są niezbędne do sekcjonowania kabli, transformatorów przełączających i izolowanych jednostek sieci pierścieniowej i mogą być izolowane powietrzem lub gazem (bez SF₆ lub bez SF₆), co zapewnia kompaktową powierzchnię.

Kluczowe różnice między wyłącznikiem próżniowym a rozłącznikiem izolacyjnym

Chociaż oba są urządzeniami przełączającymi, ich podstawowe funkcje są różne:

Parametry techniczne wyłącznika próżniowego z rozłącznikiem

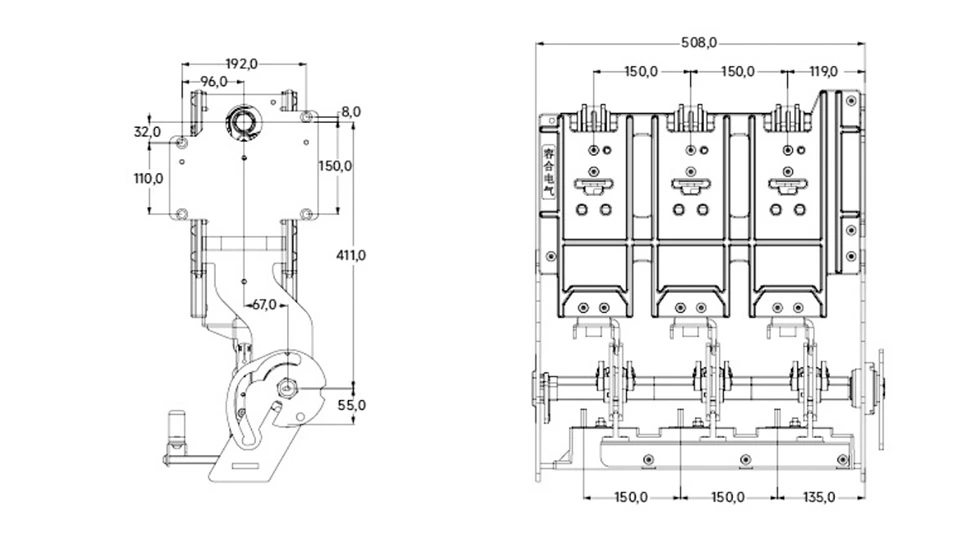

Wygląd i wymiary

Często zadawane pytania

1. Dlaczego do gaszenia łuku w VCB używa się próżni?

Próżnia jest niezwykle skutecznym środkiem gaszącym łuk, ponieważ prawie nie zawiera cząstek, które mogłyby ulec jonizacji. Kiedy punkt styku wyłącznika próżniowego zostanie rozdzielony, łuk zostanie utworzony przez opary metalu. W środowisku próżniowym para ta szybko ponownie skropli się na powierzchni styku, zjonizuje szczelinę stykową i zapobiegnie ponownemu zapaleniu łuku. Proces ten można zakończyć w ciągu milisekund.

2. Czy rozłącznik może być stosowany jako samodzielne urządzenie zabezpieczające?

Nie. Rozłącznik jest urządzeniem przełączającym i izolującym, a nie urządzeniem zabezpieczającym. Nie może przerywać prądów zwarciowych. Aby uzyskać pełną ochronę, należy go zastosować szeregowo z urządzeniem przerywającym prąd zwarciowy, takim jak zestaw bezpieczników (tworząc kombinację rozłącznik-bezpiecznik) lub z wyłącznikiem automatycznym.

3. W jaki sposób wyłącznik próżniowy wyłącznika próżniowego paneli SN 11 kV wpływa na sterowanie i ochronę wyłącznika lub rozłącznika?

Mechanizm napędowy wyłącznika próżniowego lub rozłącznika magazynuje i uwalnia energię potrzebną do otwierania i zamykania styków wyłącznika. która jest najbardziej podatną na awarie częścią przełącznika rozdzielnicy. Niezawodny mechanizm operacyjny, taki jak mechanizm sprężynowy opisany dla RHV-12D/630-20, zapewnia stałe prędkości i siły otwierania i zamykania, które są bardzo ważne dla bezpiecznego przerywania usterek i osiągania długiej żywotności mechanicznej (ponad 10 000 operacji).

4. Jakie są główne zalety stosowania wyłącznika VCB w porównaniu z wyłącznikiem SF₆?

Podstawową zaletą jest przyjazność dla środowiska. Gaz SF₆ jest silnym gazem cieplarnianym, który nie sprzyja ochronie środowiska. VCB wykorzystują próżnię jako środek do gaszenia łuku, który jest nieszkodliwy dla środowiska. Ponadto VCB generalnie wymagają mniej konserwacji i mają prostszą konstrukcję, ponieważ nie potrzebują systemów regulujących ciśnienie gazu lub rozkład.

5. Jak w typowym zastosowaniu współdziałają wyłącznik VCB i rozłącznik?

Rozważmy schemat dystrybucji energii przemysłowej. Zawór VCB na zasilaniu chroni całą instalację przed awariami. W przypadku konkretnego, dużego silnika rozłącznik może być zainstalowany lokalnie. W normalnych warunkach operator używa rozłącznika do uruchamiania i zatrzymywania silnika. Jeśli wystąpi awaria w rozdzielnicy średniego napięcia lub w ekologicznym RMU systemu dystrybucji mocy, znajdujący się powyżej wyłącznik VCB wyłączy się, aby usunąć usterkę. Po usunięciu usterki operator może bezpiecznie otworzyć lokalny rozłącznik, aby zapewnić widoczny punkt izolacji przed przystąpieniem do konserwacji urządzenia elektrycznego.

O nas

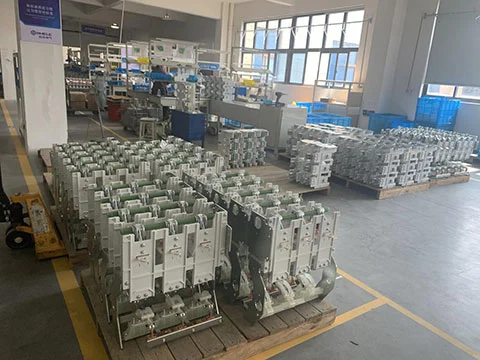

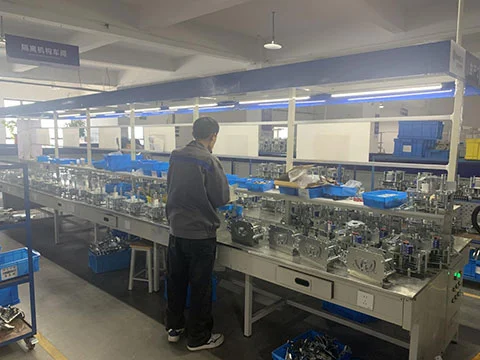

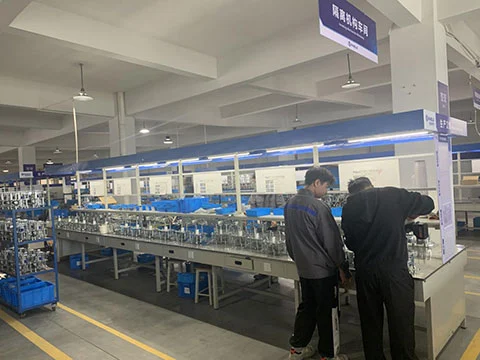

Cotenele International Trade (Wenzhou) Co., Ltd jest certyfikowanym chińskim producentem rozdzielnic z fabryką o powierzchni ponad 30 000 m², systemem jakości posiadającym certyfikat ISO i ponad 5-letnim doświadczeniem w produkcji rozdzielnic średniego napięcia. Klienci mogą kupować bezpośrednio w fabryce po konkurencyjnych cenach, rozwiązania OEM/ODM oraz pełne wsparcie techniczne w zakresie instalacji i konserwacji.
