Wyłącznik średniego napięcia VCB 11KV z mechanizmem izolującym

Wyłącznik średniego napięcia VCB 11KV z mechanizmem izolującym odgrywa bardzo ważną rolę w ochronie i sterowaniu systemami dystrybucji energii. W rozdzielnicach przyjaznych dla środowiska te mechanizmy operacyjne zwykle działały w celu zmniejszenia wpływu na środowisko i utrzymania dobrej wydajności. Mechanizm operacyjny może zapewnić, że wyłączniki automatyczne natychmiast przerwają prądy zwarciowe i niezawodnie przełączą operacje. Mechanizmy operacyjne wyłącznika wykorzystują trwałe materiały, wydajne metody magazynowania energii, które mogą zminimalizować koszty konserwacji i awaryjności. Wiele usterek wyłączników jest powiązanych z mechanizmem napędowym, dlatego ważne są solidne materiały i regularna ocena stanu.

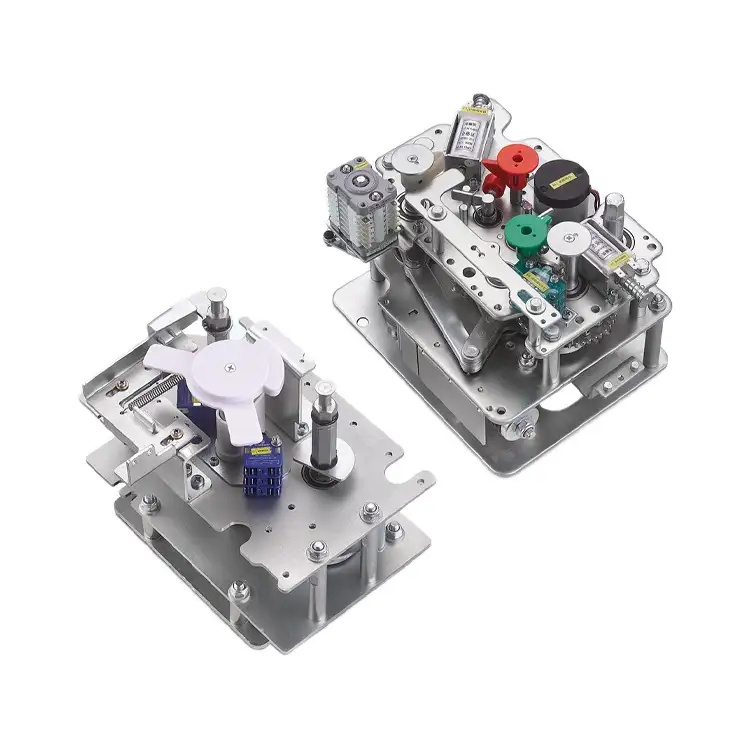

Najważniejsze cechy produktu

Model i znaczenia

Co to jest mechanizm operacyjny?

Mechanizm napędowy to zespół wyłącznika lub rozłącznika, który generuje, przechowuje i uwalnia energię mechaniczną w celu otwierania lub zamykania styków elektrycznych. Ten mechanizm operacyjny składa się z nośnika magazynującego energię, układu uruchamiającego i urządzeń blokujących, które mają zapobiegać nieprawidłowemu działaniu. W zależności od konstrukcji i wymagań dotyczących siły, pojedynczy mechanizm może obsługiwać jedną fazę lub wszystkie trzy fazy systemu wysokiego napięcia. Typowe typy obejmują mechanizmy operacyjne typu C-tyoe, G-Type, V i F. W ekologicznych panelach i jednostkach głównych pierścieniowych mechanizmy sprężynowe są szeroko stosowane ze względu na ich prostotę, niezawodność i przyjazność dla środowiska.

Zasada działania

Mechanizm napędowy jest częścią wyłącznika średniego napięcia VCB 11 kV z mechanizmem izolacyjnym. Jego funkcją jest generowanie, przechowywanie i uwalnianie energii mechanicznej w celu otwierania lub zamykania styków elektrycznych. Mechanizm operacyjny składa się z nośnika magazynującego energię, układu napędowego i urządzeń blokujących zapobiegających nieprawidłowemu działaniu. W zależności od konkretnej konstrukcji i wymagań obciążeniowych, pojedynczy mechanizm napędowy może obsługiwać obwód jednofazowy w systemie wysokiego napięcia lub jednocześnie obsługiwać wszystkie obwody trójfazowe.

Typowe typy obejmują mechanizmy operacyjne typu C, typu G, typu V i typu F. W przyjaznych dla środowiska rozdzielnicach i głównych jednostkach pierścieniowych mechanizmy napędowe sprężynowe są szeroko stosowane ze względu na ich prostą konstrukcję, niezawodne działanie i przyjazność dla środowiska.

Instrukcja obsługi – Wyłącznik instalacyjny średniego napięcia VCB 11KV z mechanizmem izolującym

1. Operacja magazynowania energii

1.Zamocować napęd do szafy rozdzielczej.

2.Zamocuj dedykowany uchwyt na wale napędowym w prawym dolnym rogu mechanizmu.

3.Obracaj uchwyt w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz „kliknięcie”. Oznacza to:
Wałek wskaźnika magazynowania energii w pełni aktywował mikroprzełącznik.
Magazynowanie energii zostało zakończone.

4.Podczas pracy elektrycznej mechanizm automatycznie magazynuje energię po włączeniu zasilania.

5. Po zgromadzeniu energii obwód silnika rozłącza się, zachowując zmagazynowaną energię do czasu jej uwolnienia przez system w celu zamknięcia obwodu.

6.Ważne: Przed rozpoczęciem pracy należy upewnić się, że obwody wtórne są prawidłowo podłączone i wolne od błędów.

2. Zakończenie operacji

Obsługa ręczna:

1.Naciśnij zielony przycisk, aby natychmiast uwolnić zmagazynowaną energię zamykania.

2. Mechanizm napędza styki wyłącznika, aby całkowicie zamknąć obwód główny.

Działanie elektryczne:

1.Włączyć zasilanie cewki elektromagnesu zamykającego.

2. Elektromagnes uwalnia zmagazynowaną energię, zamykając styki.

3.W trakcie tego procesu rozpoczyna się ładowanie sprężyny otwierającej.

4. Uwaga dotycząca bezpieczeństwa: Blokada zapobiegająca nieprawidłowemu działaniu uniemożliwia ponowne zamknięcie do czasu, aż system będzie gotowy.

3. Operacja otwierania

Obsługa ręczna:

1.Naciśnij czerwony przycisk, aby uwolnić zmagazynowaną energię otwarcia.

2. Mechanizm napędza styki wyłącznika w celu otwarcia obwodu głównego.

Działanie elektryczne:

1. Zasil cewkę elektromagnesu otwierającego.

2. Elektromagnes natychmiast uwalnia energię, zapewniając szybką separację styków.

3. Mechanizm napędowy niezawodnie zamyka obwód główny.

4. Wskazówki dotyczące bezpieczeństwa i konserwacji

Procedury te zapewniają bezpieczne i niezawodne przełączanie przy jednoczesnym zachowaniu blokad i integralności automatycznego ponownego załączenia.

Zaleca się regularne testowanie przy użyciu standardowych analizatorów wyłączników automatycznych.

Sprawdzaj sprężyny magazynujące energię, blokady i smaruj ruchome części co 6–12 miesięcy.

Zawsze postępuj zgodnie ze wskazówkami producenta, aby zapobiec nieprawidłowemu działaniu lub uszkodzeniu systemu.

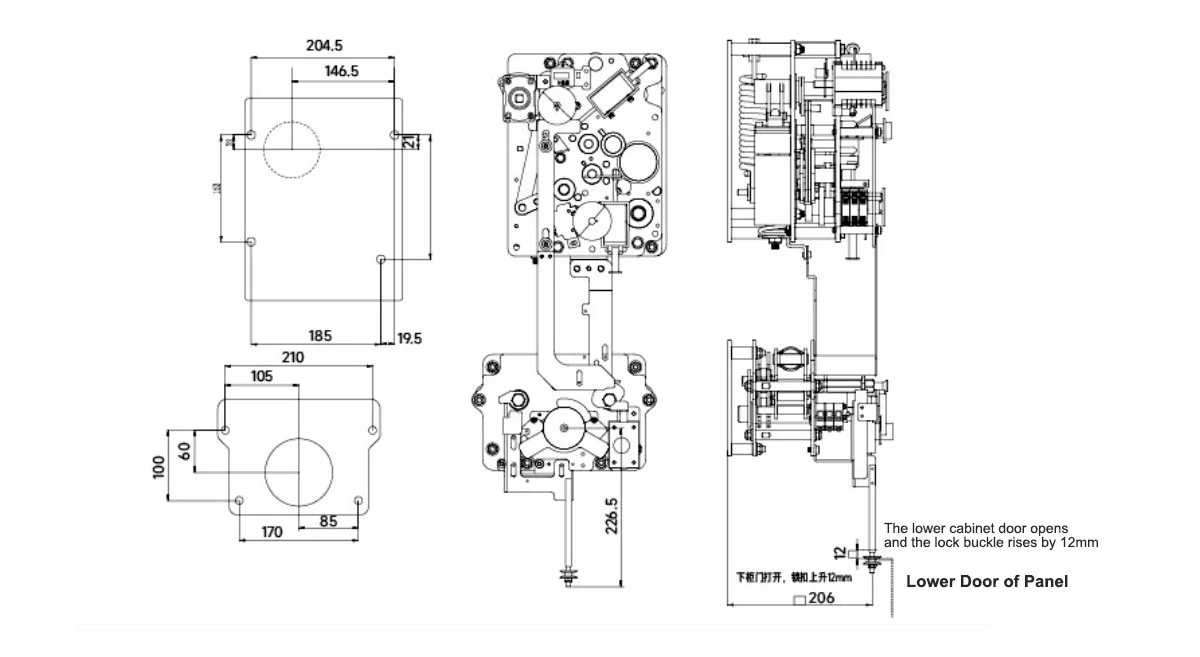

Wygląd i wymiary

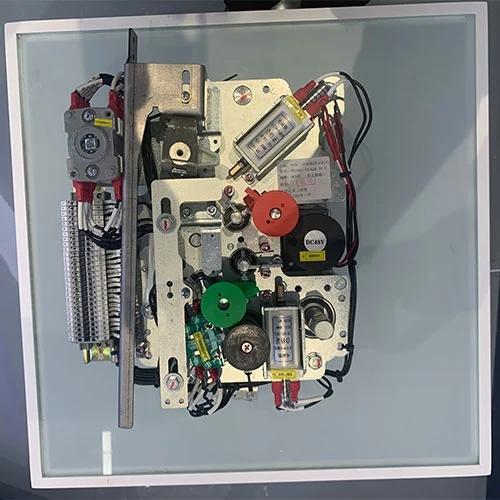

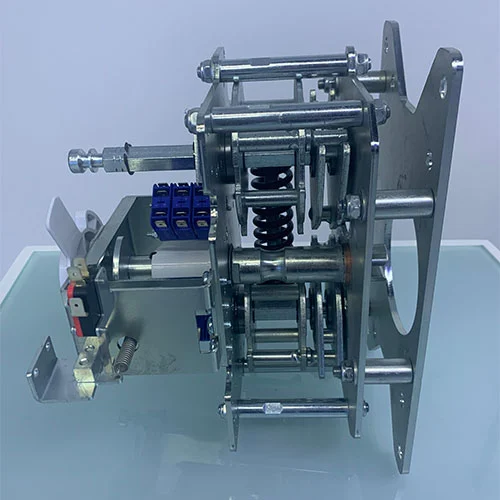

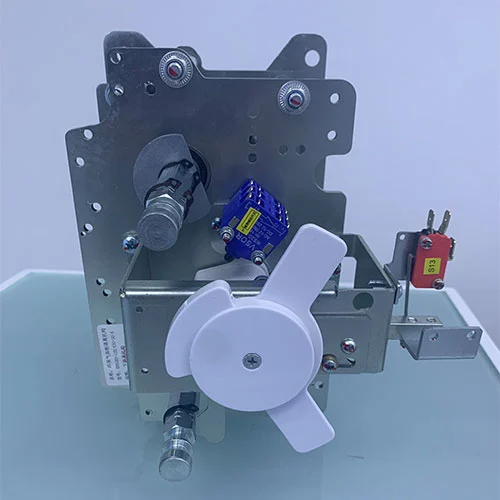

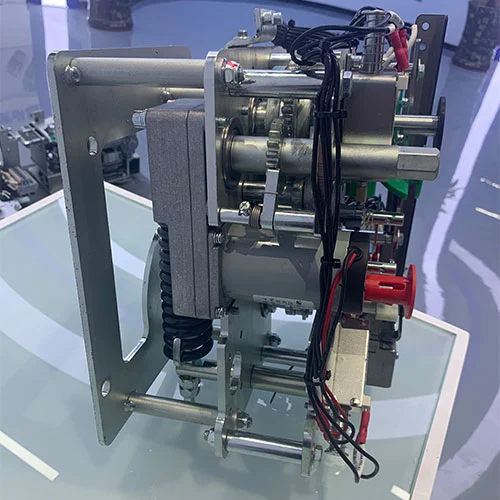

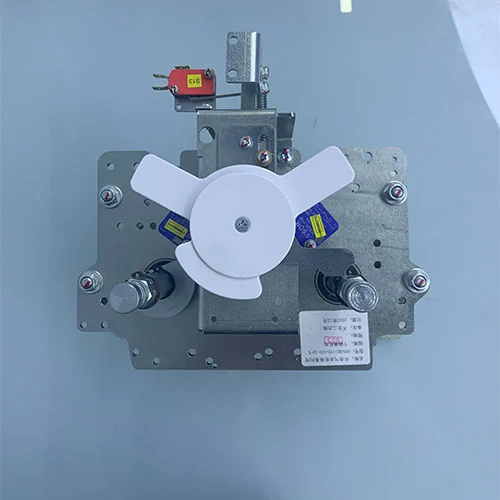

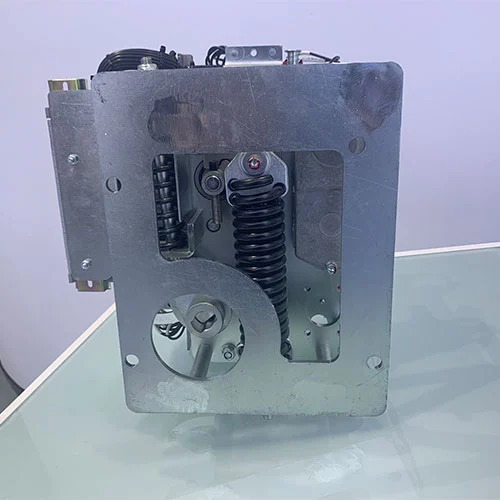

Pokaz produktów

Często zadawane pytania

P1: Jaka jest trwałość mechaniczna wyłącznika średniego napięcia VCB 11 kV z mechanizmem izolującym?

A1: Przy prawidłowej konserwacji żywotność mechaniczna może przekroczyć 10 000 cykli.

P2: Czy ten produkt można dostosować?

A2: Tak, możemy świadczyć usługi OEM/ODM zgodnie z określonymi poziomami napięcia lub wymaganiami środowiskowymi.

P3: Czy nadaje się do rozdzielnic przyjaznych dla środowiska?

A3: Oczywiście. Produkt ten jest szeroko stosowany w zastosowaniach zorientowanych na zrównoważony rozwój, takich jak GIS, RMU i rozdzielnice w izolacji powietrznej.

P4: Z jakimi standardami jest zgodny?

A4: GB1984-2014 i GB/T1985-2023.

P5: Jak często należy przeprowadzać konserwację?

O5: Zaleca się konserwację co 6-12 miesięcy, obejmującą kontrolę magazynowania energii, kontrolę blokad i smarowanie.

Bezpieczeństwo i konserwacja

Fabryka Cotenele zapewnia kompleksowe wsparcie w zakresie testów i konserwacji. Wszystkie mechanizmy są sprawdzane przed wysyłką i dostarczane są ze wskazówkami technicznymi naszych inżynierów fabrycznych, aby zapewnić bezpieczne i niezawodne działanie.
