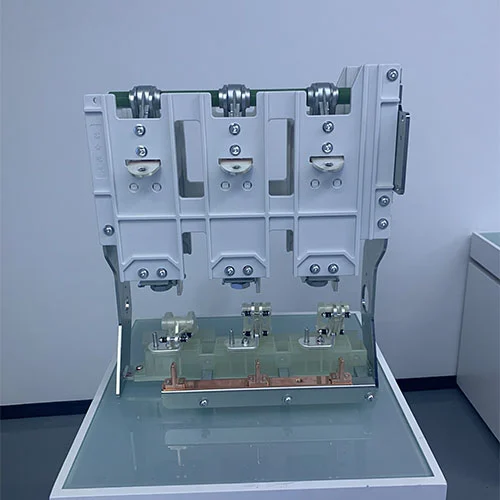

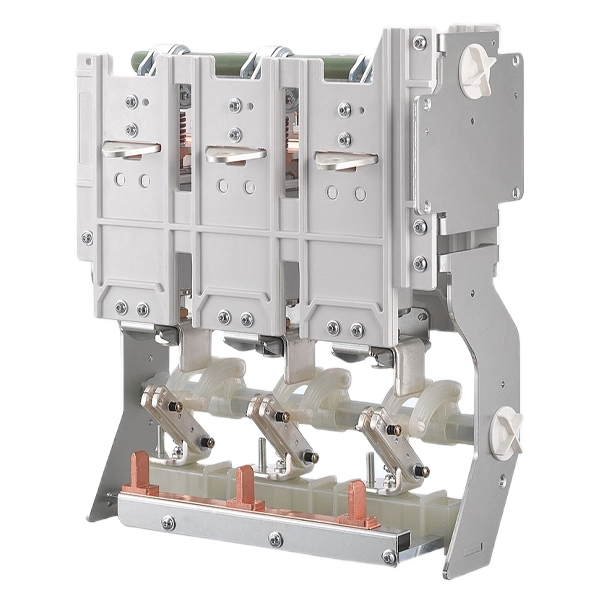

Rozdzielnica średniego napięcia 11KV Wyłącznik próżniowy

W nowoczesnych systemach dystrybucji energii średniego napięcia wyłączniki próżniowe i wyłączniki izolacyjne to dwa istotne elementy zapewniające bezpieczeństwo operacyjne i niezawodność systemu.

Firma Cotenele dostarczyła te podstawowe komponenty do wielu podstacji 110 kV, elektrowni wiatrowych i projektów fotowoltaicznych, gdzie krytyczna jest stabilna wydajność przełączania i ochrona przed awariami.

Chociaż oba urządzenia są instalowane w rozdzielnicach średniego napięcia i jednostkach głównych pierścieniowych (RMU), pełnią zasadniczo różne, ale uzupełniające się role:

Wyłącznik próżniowy:Odpowiedzialny za ochronę przed awariami

Przełącznik izolacji:Odpowiedzialny za bezpieczną izolację i konserwację

Wyłącznik próżniowy wyłącznika próżniowego rozdzielnicy średniego napięcia 11 kV stanowi kamień węgielny bezpiecznego, sterowalnego i łatwego w utrzymaniu systemu dystrybucji energii.

Model produktu

Co to jest wyłącznik próżniowy?

Wyłącznik próżniowy to rozdzielnica elektryczna wykorzystująca próżnię jako środek gaszący łuk w celu odcięcia prądu.

Zasada działania:W przypadku wystąpienia usterki stałe i ruchome styki wewnątrz uszczelnionego przerywacza próżniowego rozdzielają się. To działanie spowoduje wygenerowanie łuku złożonego z oparów zjonizowanego metalu. Jednakże w środowisku prawie całkowicie próżniowym żaden gaz nie jest w stanie podtrzymać spalania łuku. Opary metalu szybko ponownie skondensują się na powierzchni styku, niemal natychmiast gasząc łuk. Proces ten pozwala szybko wyizolować usterki i zminimalizować straty energii w największym możliwym stopniu.

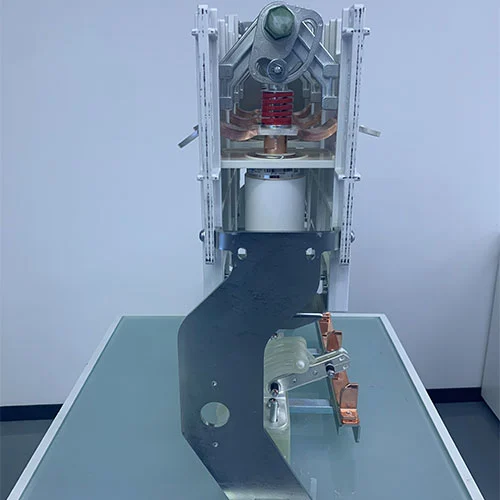

Kluczowe komponenty:Jego rdzeniem jest przerywacz próżniowy, w którym znajdują się styki. Osłona łukowa chroni komorę przed zanieczyszczeniem oparami metali. Mechanizm siłownika (sprężynowy, magnetyczny lub silnik) napędza ruchomy styk za pośrednictwem prętów roboczych, podczas gdy obudowa izolacyjna zapewnia wsparcie i wytrzymałość dielektryczną.

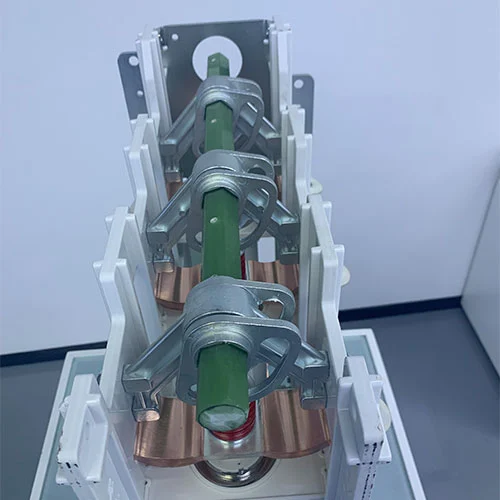

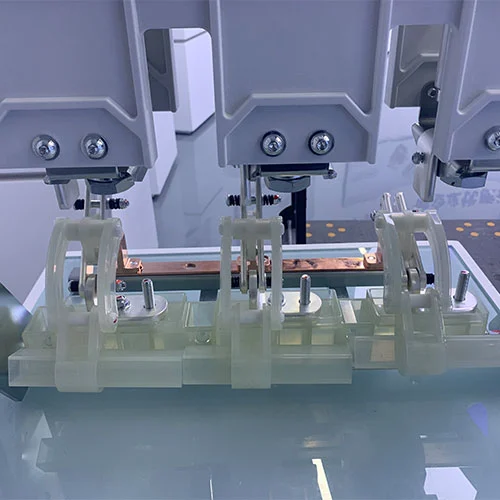

Co to jest rozłącznik?

Rozłącznik jest elementem elektrycznym rozdzielnicy średniego napięcia lub jednostki głównej pierścieniowej w nowoczesnym systemie elektroenergetycznym. Główną funkcją tego urządzenia przełączającego jest to, że w pozycji zamkniętej przenosi normalny prąd obciążenia. W pozycji otwartej zapewnia niezawodną odległość izolującą, aby zapewnić bezpieczeństwo personelu pracującego przy obwodzie.

Funkcjonalność:Został zaprojektowany do bezpiecznego wytwarzania i wyłączania normalnych prądów obciążenia, ale nie jest przeznaczony przede wszystkim do przerywania wysokich prądów zwarciowych (zwarcia). Odłącznik może wytrzymać prąd zwarciowy przez pewien ograniczony czas, dopóki element zabezpieczający znajdujący się przed nim nie usunie zwarcia w nietypowych sytuacjach.

Typy:

Izolacja powietrzna:Ten typ wyłącznika izolacyjnego nadaje się do przełączania transformatorów, kabli i silników w sieciach dystrybucji energii.

Izolacja gazowa:Ten typ rozłącznika izolującego zwykle wykorzystuje technologię SF6 lub niezawierającą SF6, charakteryzują się one kompaktowymi wymiarami i wysoką wydajnością, idealnie nadają się do rozdzielnic w obudowach metalowych i zastosowań, w których przestrzeń jest ograniczona.

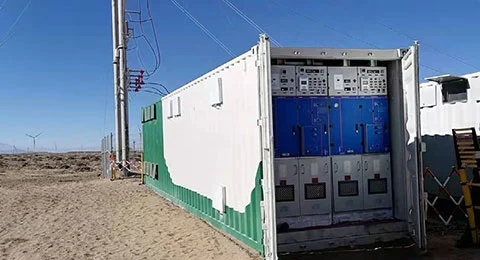

Scenariusze zastosowań

Mając doświadczenie w projektach takich jak:

Podstacje 110 kV

Projekty morskiej energetyki wiatrowej

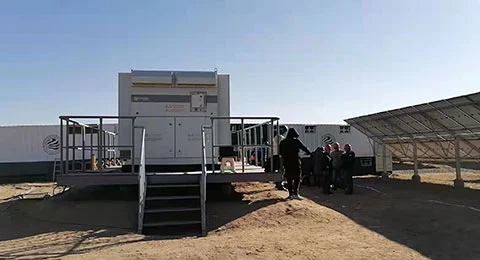

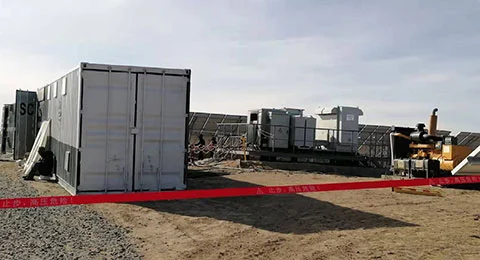

Bazy fotowoltaiczne o mocy 1600MW

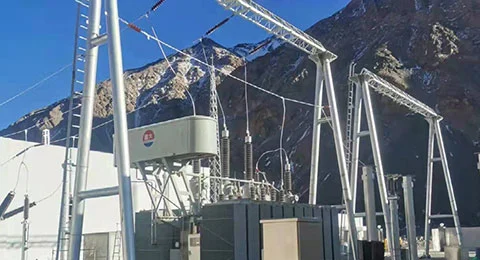

Infrastruktura kolejowa (kolej Syczuan-Tybet)

Wyłącznik próżniowy rozdzielnicy średniego napięcia 11KV jest szeroko stosowany w:

1. Podstacje energetyczne

Ochrona transformatorów i zasilaczy

Zapewnienie stabilności sieci

2. Energia odnawialna

Obsługa częstego przełączania

Zarządzanie wahaniami mocy

3. Przemysłowe systemy elektroenergetyczne

Huty, górnictwo, petrochemia

Ochrona sprzętu o dużym obciążeniu

4. Kolej i infrastruktura

Stabilne zasilanie trakcji

Wysokie wymagania dotyczące niezawodności

5. Systemy komercyjne i miejskie

Szpitale, centra danych, systemy metra

Parametry techniczne

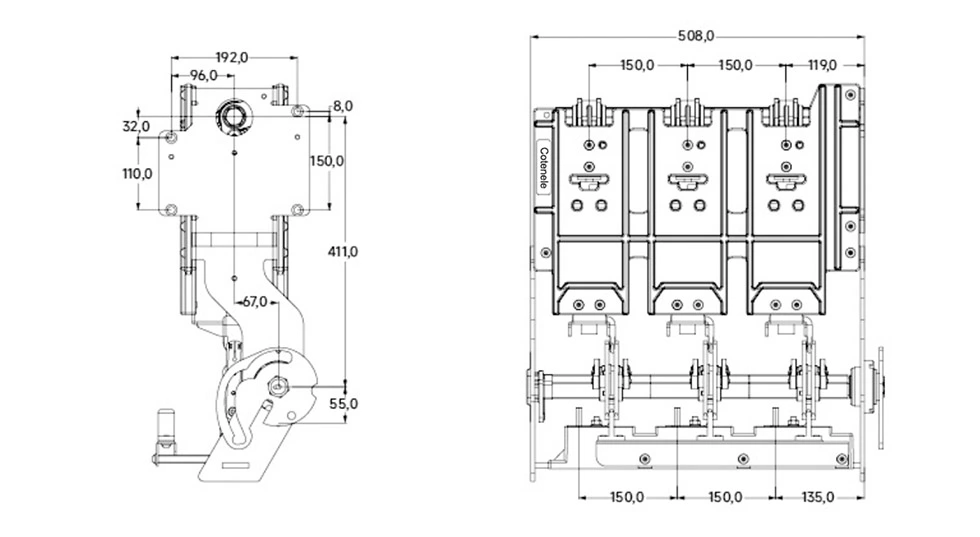

Wygląd i wymiary

Dlaczego warto wybrać Cotenele?

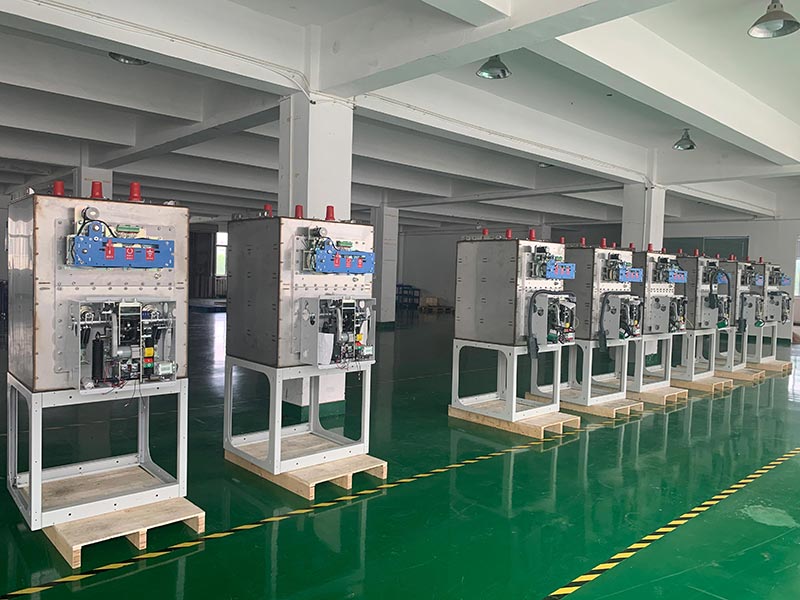

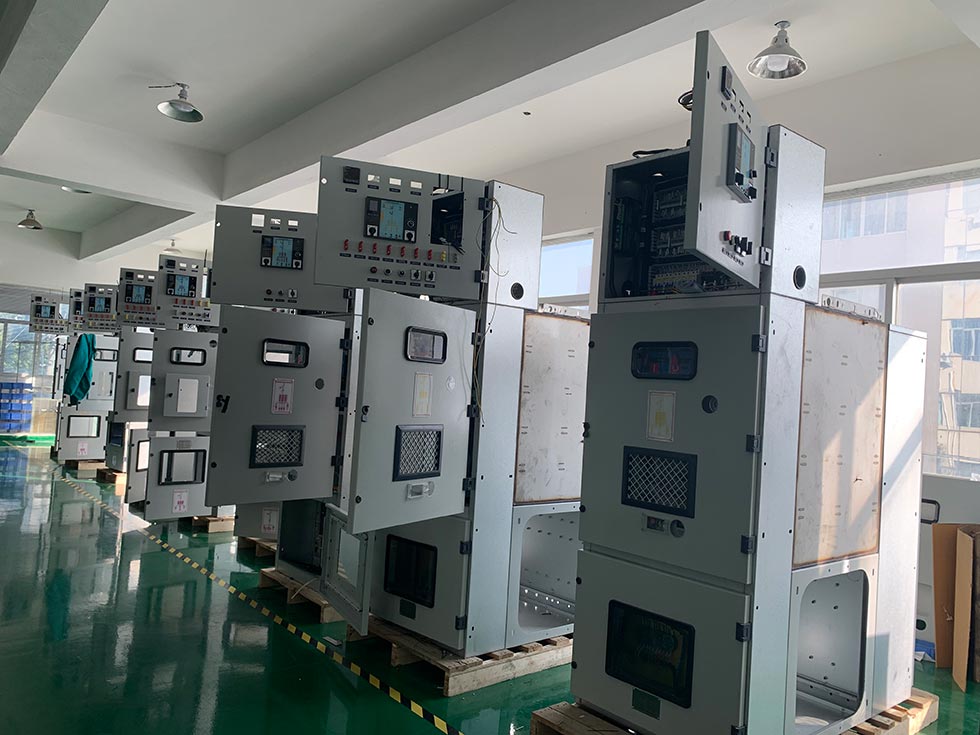

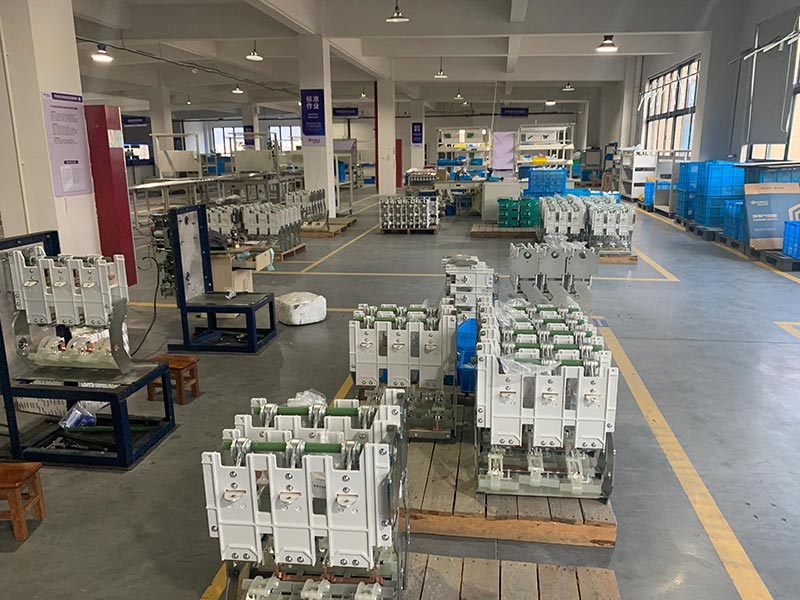

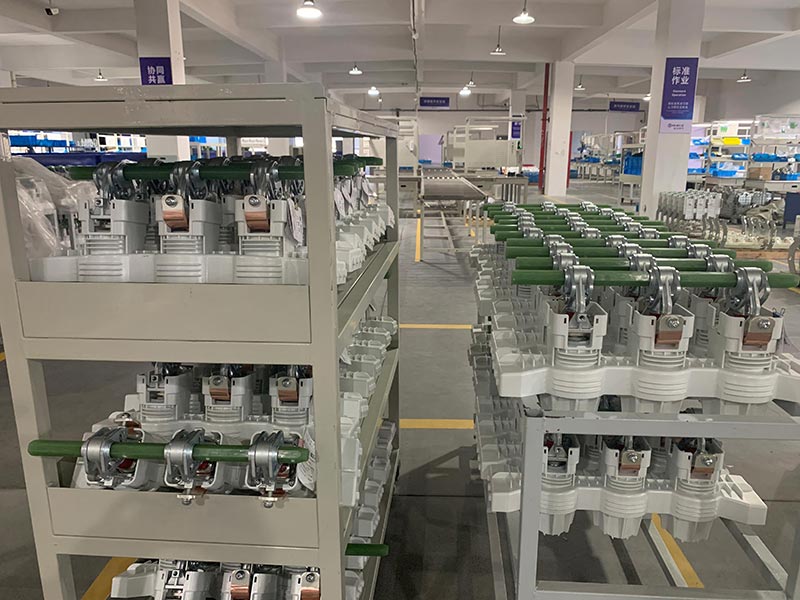

1. Rzeczywiste możliwości produkcyjne

Baza produkcyjna 30 000㎡ w Yueqing

Skoncentruj się na elementach rozdzielnic 12 kV–40,5 kV

2. Udokumentowane doświadczenie inżynierskie

Dostarczane na potrzeby projektów wiatrowych, słonecznych, kolejowych i zagranicznych

Sprawdzona wydajność w trudnych warunkach

3. Certyfikowany System Jakości

ISO9001 / ISO14001 / ISO45001

Raporty z badań typu z laboratoriów krajowych

4. Ciągłe badania i rozwój

3 generacje technologii rozdzielnic środowiskowych RHSV

Wiele opatentowanych konstrukcji

5. Ekologicznie i przyszłościowo

Rozwiązania niezawierające SF6

Certyfikaty „Zielona Fabryka” i „Zielony Łańcuch Dostaw”.

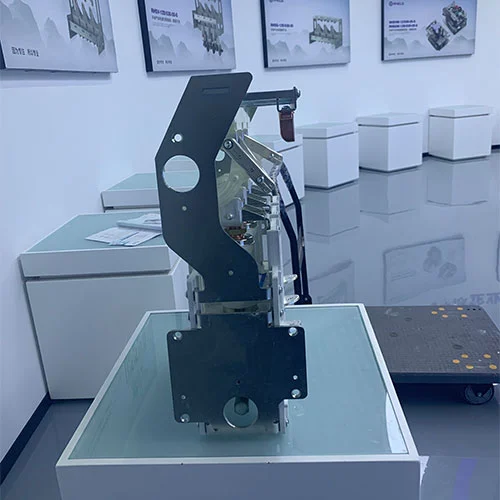

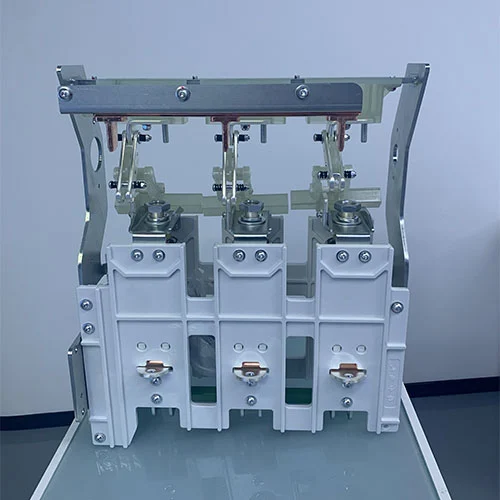

Pokaz produktów
