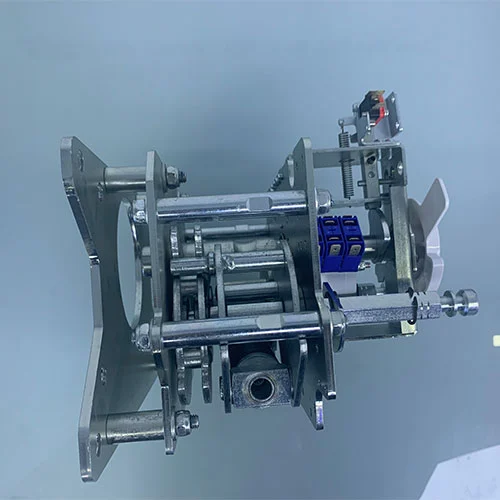

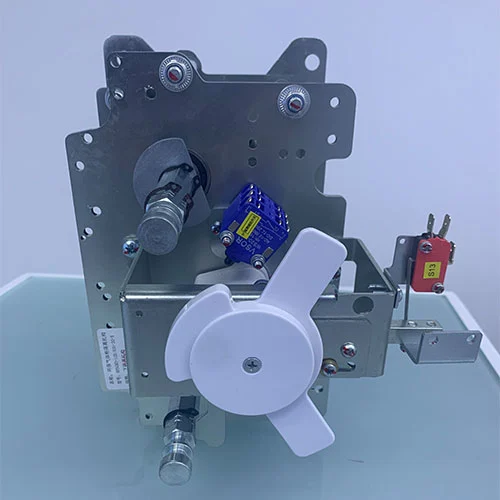

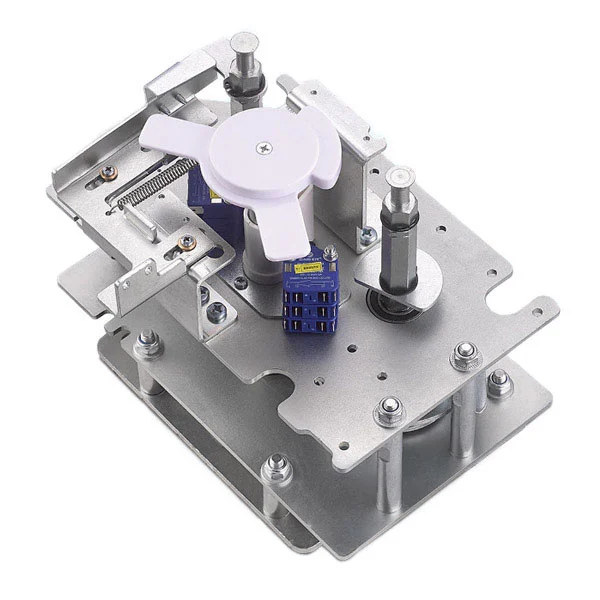

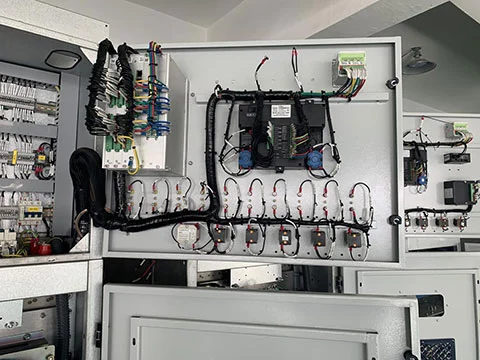

Mechanizm izolujący 11KV do paneli wewnętrznych średniego napięcia

Mechanizm izolujący 11KV do paneli wewnętrznych średniego napięcia to izolowany mechanizm operacyjny, który służy do otwierania i zamykania rozłączników i uziemników w ekologicznych rozdzielnicach z izolacją gazową (GIS). Ten mechanizm operacyjny rozłącznika wykorzystuje sprężynowy układ magazynowania energii do napędzania rozłącznika, a umieszczony nad środkiem mechanizm magazynowania energii ze sprężyną dociskową steruje działaniem uziemnika. Ten mechanizm działania rozłącznika ma trzy różne pozycje robocze: Zamknięty (WŁ.), Otwarty (WYŁ.) i Uziemiony (ZIEMIA). Mechanizm operacyjny ma funkcję mechanicznej blokady z pięcioma zabezpieczeniami, aby zapewnić bezpieczeństwo operacyjne i zgodność sekwencji.

Model i znaczenie

Specyfikacje techniczne

Jak prawidłowo obsługiwać ten produkt?

Wszystkie operacje mechanizmu izolującego KDSGM-12D/630-20 11KV do paneli wewnętrznych średniego napięcia wykonuje się za pomocą dedykowanego sześciokątnego uchwytu włożonego w odpowiedni wał napędowy.

1. Zamykanie wyłącznika

Upewnij się, że przełącznik uziemienia panelu jest w pozycji WYŁ.

Włóż uchwyt w sześciokątny trzpień po prawej stronie mechanizmu.

Obróć o około 90° w kierunku przeciwnym do ruchu wskazówek zegara, aby zamknąć wyłącznik.

Gdy odłącznik jest ZAMKNIĘTY, port uziemnika jest blokowany przez płytkę wskaźnikową, co uniemożliwia niebezpieczną pracę.

2. Otwarcie wyłącznika (OFF)

Włóż uchwyt w sześciokątny trzpień w górnej części mechanizmu.

Obróć o około 90° w prawo, aby otworzyć wyłącznik.

Po OTWARCIU operator może ponownie zamknąć rozłącznik lub uruchomić uziemnik.

3. Obsługa przełącznika uziemiającego

Dozwolone tylko po całkowitym OTWARCIU wyłącznika.

Włóż uchwyt w sześciokątny trzpień po lewej stronie mechanizmu.

Obróć o 90° w kierunku zgodnym z ruchem wskazówek zegara, aby zamknąć obwód uziemiający, lub o 90° w kierunku przeciwnym do ruchu wskazówek zegara, aby go otworzyć.

Gdy uziemnik jest ZAMKNIĘTY, port rozłącznika jest zablokowany, co utrzymuje integralność blokady i zapewnia bezpieczną pracę.

Kluczowe funkcje bezpieczeństwa

Blokada z pięcioma zabezpieczeniami: zapobiega przypadkowemu uziemieniu obwodu pod napięciem lub włączeniu zasilania obwodu uziemionego.

Wskaźniki wizualne: wyraźnie pokazują operatorowi pozycje przełączników.

Wymuszanie działania sekwencyjnego: Zapewnia, że ​​odłącznik i uziemnik są zawsze uruchamiane we właściwej kolejności.

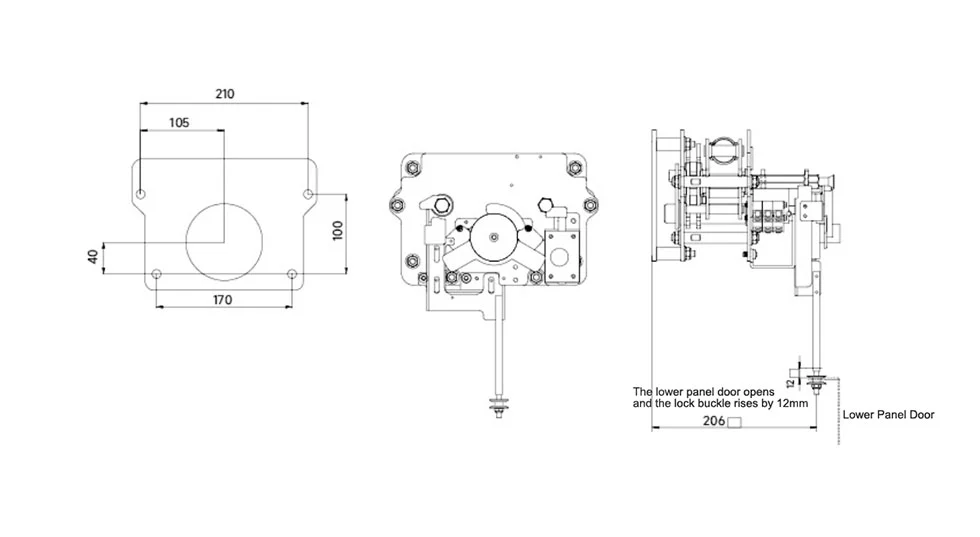

Wygląd i wymiary

Zakres zastosowania

Ten mechanizm izolujący 11 kV do paneli wewnętrznych średniego napięcia został specjalnie zaprojektowany jako dopasowany komponent do trójpołożeniowych (ON-OFF-UZIEMIENIE) przełączników izolacyjnych i uziemiających instalowanych w przyjaznych dla środowiska jednostkach głównych pierścieniowych z izolacją gazową średniego napięcia (RMU) i panelach rozdzielnic. Nadaje się do zastosowań wymagających ścisłych blokad bezpieczeństwa i niezawodnego przełączania uruchamianego sprężyną w użyteczności publicznej, komercyjnych i przemysłowych systemach dystrybucji energii.

Często zadawane pytania

P1: Jaka jest prawidłowa sekwencja działania pomiędzy wyłącznikiem a uziemnikiem?

Odp.: Blokady bezpieczeństwa muszą mieć ściśle określoną kolejność. Uziemnik można uruchamiać (zamykać lub otwierać) wyłącznie po całkowitym OTWARCIU rozłącznika. Odłącznik można uruchamiać wyłącznie po całkowitym otwarciu uziemnika. Przestrzeganie tej kolejności zapobiega niebezpiecznemu zamknięciu uziemnika w obwodzie pod napięciem.

P2: Jak działa „funkcja blokady z pięcioma zabezpieczeniami” w przypadku tego mechanizmu operacyjnego?

Odp.: Funkcja blokowania działa głównie poprzez konstrukcję mechaniczną. gdy odłącznik lub uziemnik znajduje się w pozycji ZAMKNIĘTE, fizyczna płyta barierowa zablokuje wał napędowy przeciwnego rozłącznika. Ten mechanizm izolujący zapobiegnie ważnym operacjom związanym z bezpieczeństwem, w tym uziemieniu obwodu pod napięciem, włączeniu zasilania uziemionego obwodu i dostępowi do wnętrz przedziałów, gdy sprzęt jest pod napięciem.

P3: Z jakimi normami jest zgodny mechanizm izolujący 11 kV do paneli wewnętrznych średniego napięcia?

Odp.: Panele wewnętrzne średniego napięcia są produkowane i w pełni testowane zgodnie z chińską normą krajową GB/T 1985-2023 „Wysokonapięciowe odłączniki i uziemniki prądu przemiennego” oraz innymi odpowiednimi specyfikacjami technicznymi dotyczącymi elementów rozdzielnic.

P4: Czy uchwyt operacyjny jest uniwersalny do wszystkich operacji?

Odp.: Tak, do wszystkich operacji używany jest pojedynczy, dedykowany uchwyt sześciokątny. Jednakże można go włożyć tylko do określonego wału roboczego, który nie jest w danym momencie zablokowany przez płytkę wskaźnika blokady, co wymusza prawidłową procedurę.

P5: W jaki sposób operator może wizualnie potwierdzić aktualną pozycję przełączników?

Odp.: Mechanizm zawiera wyraźny wskaźnik położenia. Co więcej, system blokad zapewnia bezpośrednią wskazówkę wizualną: jeśli otwór roboczy jest zasłonięty przez płytkę wskaźnikową, odpowiedni przełącznik znajduje się w pozycji ZAMKNIĘTE, a alternatywny przełącznik jest bezpieczny w obsłudze (jeśli jego port jest dostępny).

Dlaczego warto wybrać produkty Cotenele?

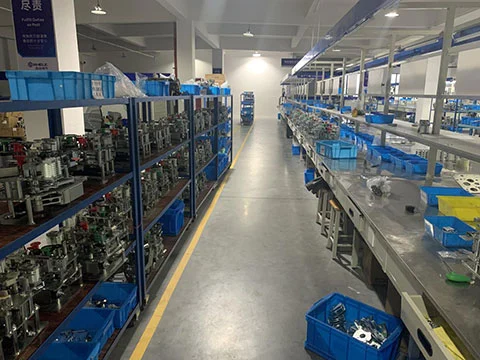

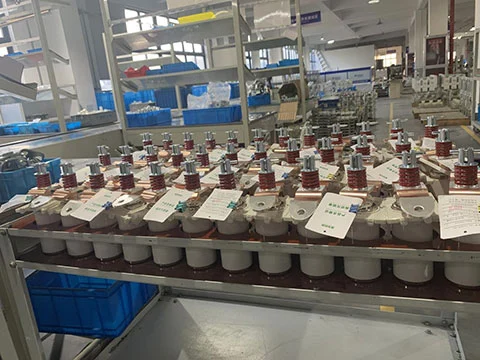

Produkcja własna:Posiada ponad 30 000 metrów kwadratowych powierzchni produkcyjnej i posiada certyfikaty ISO9001, ISO14001 i ISO45001.

Niezawodność:Stosowany w licznych projektach energetycznych, metro, petrochemicznych i przemysłowych.

Szybkie dostosowywanie:Świadczy usługi OEM/ODM dla producentów rozdzielnic.

Innowacje środowiskowe:Koncentruje się na przyjaznych środowisku komponentach GIS.

Wiedza techniczna:Doświadczony zespół inżynierów zapewnia bezpieczeństwo, dokładność i trwałość produktu.

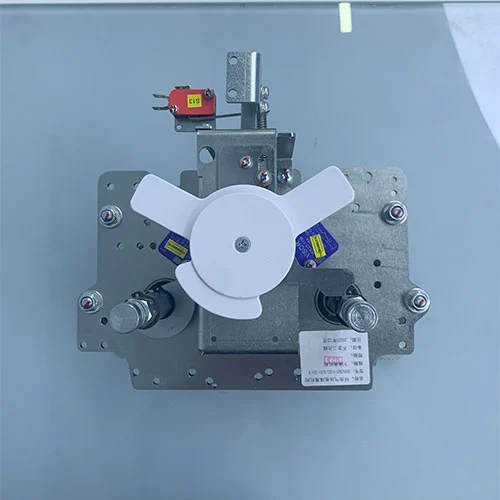

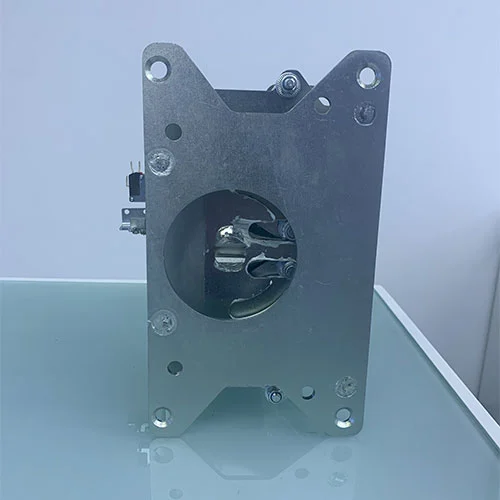

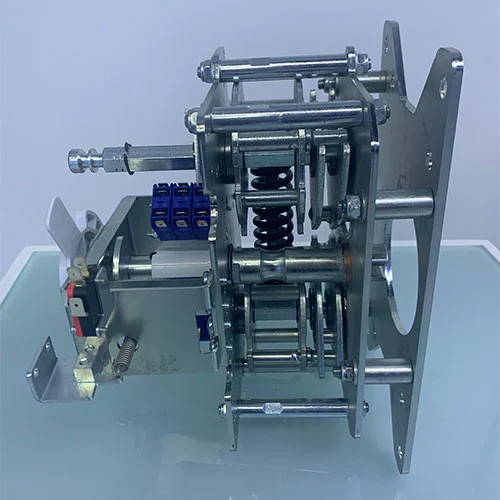

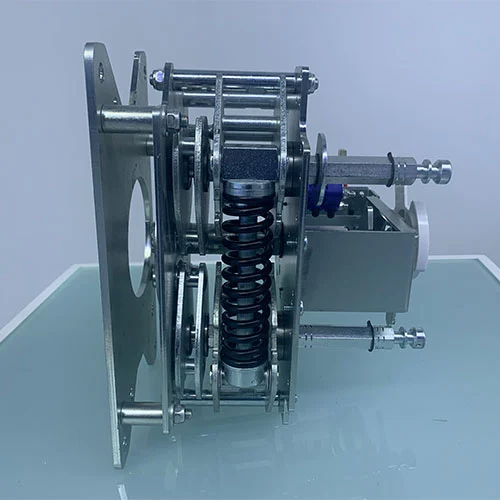

Pokaz produktów
