Rozdzielnica SN 33KV Przekładnia rozdzielcza średniego napięcia

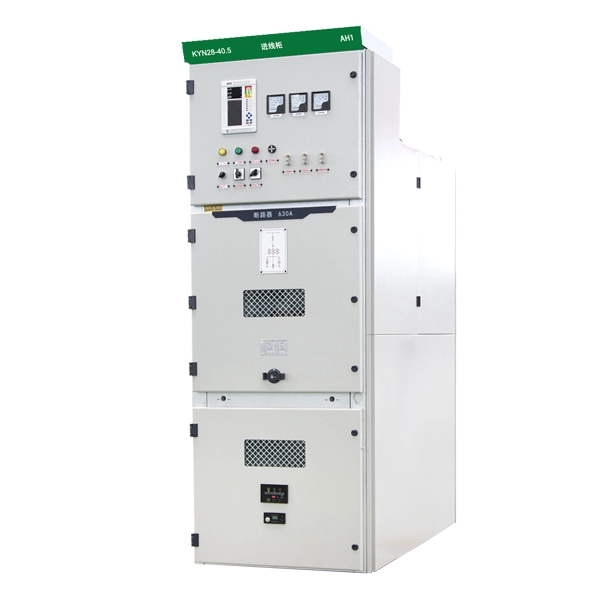

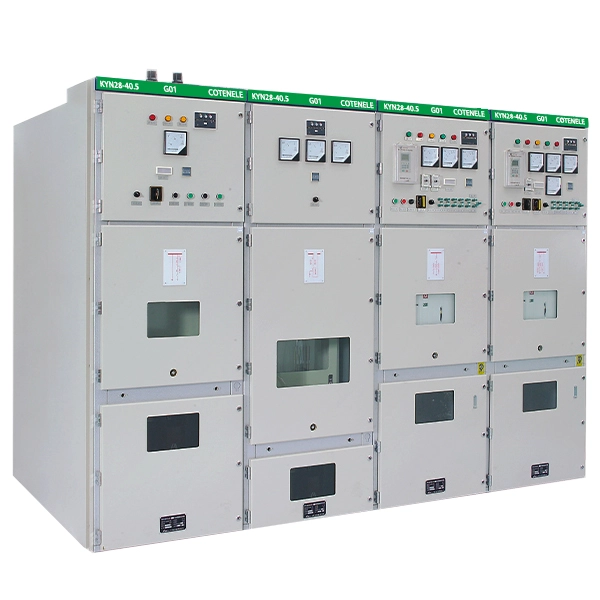

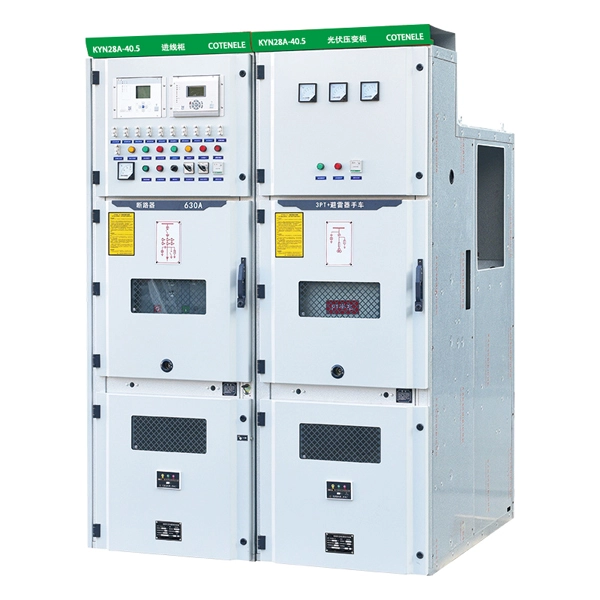

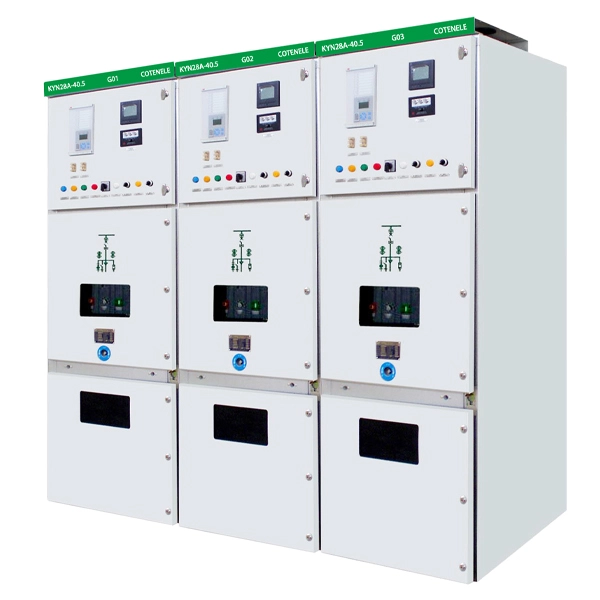

Rozdzielnica średniego napięcia KYN28-40.5 to nowy produkt opracowany przez Cotenele, o napięciu znamionowym do 40,5 kv. Ta rozdzielnica średniego napięcia typu KYN28-40.5 33KV SN, przeznaczona jest przede wszystkim do trójfazowych systemów zasilania prądem przemiennym o napięciu znamionowym 40,5 kV i częstotliwości 50 Hz. Jest powszechnie stosowany w układach szyn zbiorczych z pojedynczą lub sekcyjną szyną zbiorczą. Konstrukcja produktu jest zgodna z odpowiednimi normami, takimi jak IEC 298 i GB3906-2006.
Cotenele od dawna angażuje się w innowacje i badania w zakresie technologii rozdzielnic średniego napięcia. Rozdzielnica średniego napięcia serii KYN28-40.5 33KV Rozdzielnica średniego napięcia to nowy produkt firmy Cotenele, zwykle stosowany w celu spełnienia wymagań dystrybucyjnych napięcia znamionowego 35KV w elektrowniach, podstacjach, przedsiębiorstwach przemysłowych i górniczych, instytucjach publicznych i innych miejscach. Ta rozdzielnica średniego napięcia jest typem rozdzielnicy wysuwnej montowanej centralnie, jej główna izolacja przyjmuje kompozytową strukturę izolacyjną i w pełni spełnia blokadę bezpieczeństwa „pięć zabezpieczeń”. wymagania.
Urządzenie może być wyposażone w wyłączniki próżniowe producenta serii ZN85 i VTK lub alternatywnie w wyłączniki próżniowe VD4 firmy ABB.
Model i znaczenia
Główne parametry techniczne
| Przedmiot | Jednostka | Parametry techniczne | |
| Napięcie znamionowe | KV | 40.5 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Prąd znamionowy | A | 1250160020002500 | |
| Częstotliwość zasilania i napięcie | Napięcie wytrzymywane częstotliwości sieciowej obwodu głównego przez 1 minutę | KV | 95 KV (118 KV przez szczelinę izolacyjną dla specjalnych wymagań) |
| Napięcie wytrzymywane o częstotliwości sieciowej obwodów pomocniczych i sterujących | V | 2000 | |
| Napięcie wytrzymywane udaru piorunowego | KV | 185 KV (215 KV przez szczelinę izolacyjną dla specjalnych wymagań) | |
| Znamionowy prąd wyłączalny (RMS) | KA | 2531,5 | |
| Znamionowy prąd załączania (szczyt) | KA | 63, 80 | |
| Znamionowy dynamiczny prąd wytrzymywany (szczyt) | KA | 63, 80 | |
| Znamionowy krótkotrwały prąd wytrzymywany przez 4 sekundy (RMS) | KA | 2531,5 | |
| Napięcie znamionowe obwodów pomocniczych i sterujących | V | -110, -220, ~110, ~220 | |
| Stopień ochrony | IP3X dla obudowy; IP2X pomiędzy przedziałami i gdy drzwi przedziału wyłącznika są otwarte | ||
Jakie są cechy produktów rozdzielnicy KYN28-40.5?
1. Przedziały metalowe i modułowe:Obudowa rozdzielnicy średniego napięcia 33KV Rozdzielnica średniego napięcia wykonana jest z blachy ze stali alucynkowej, a przestrzeń wewnętrzna jest podzielona na niezależne przedziały, takie jak przedział wyłącznika, przedział szyn zbiorczych, przedział kablowy i przedział przekaźników / przyrządów. Konstrukcja ta spełnia standard „LSC2B”, co oznacza, że w przypadku wystąpienia awarii lub przeprowadzenia konserwacji w jednym przedziale, działanie pozostałych przedziałów pozostaje nienaruszone.

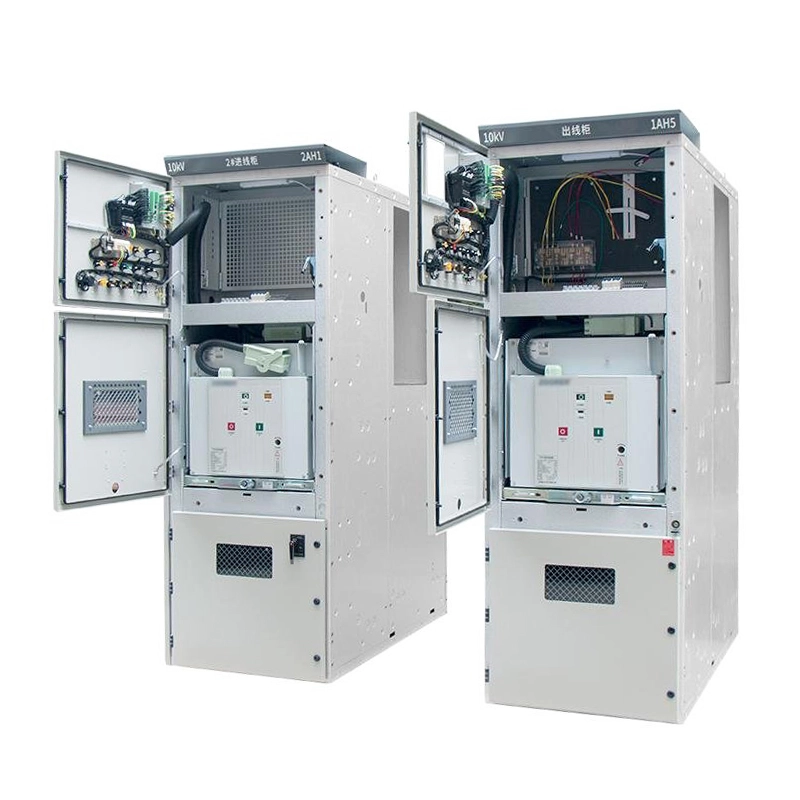

2. Układ wyłącznika wysuwnego „montowanego centralnie”:Podstawowe komponenty, takie jak wyłącznik próżniowy i odłącznik, są instalowane na wyjmowanym wózku (jednostce wysuwnej). gdy wymagana jest konserwacja, uszkodzony wózek można całkowicie wycofać i zastąpić nowym, aby szybko przywrócić zasilanie, znacznie skracając czas przestojów.
3. Blokada mechaniczna „pięciostopniowa”:Dzięki obowiązkowej blokadzie mechanicznej zapewnia, że następną operację można wykonać tylko w określonych warunkach. Funkcja ta może skutecznie zapobiegać takim błędom, jak nieprawidłowe zamykanie lub otwieranie wyłącznika, wjeżdżanie i wysiadanie wózka pod obciążeniem, zamykanie uziemnika, gdy obwód jest pod napięciem, omyłkowe wejście do przedziału pod napięciem i zamykanie wyłącznika przy zamkniętym uziemniku. Może to zapewnić bezpieczeństwo personelu i sprzętu.
4. Górny kanał nadmiarowy ciśnienia:gdy w rozdzielnicy wystąpi zwarcie łuku wewnętrznego, gazy o wysokiej temperaturze i pod wysokim ciśnieniem są kierowane do uwolnienia przez górny kanał, minimalizując zagrożenia i chroniąc personel obsługujący i konserwujący.
Konstrukcja i wymiary

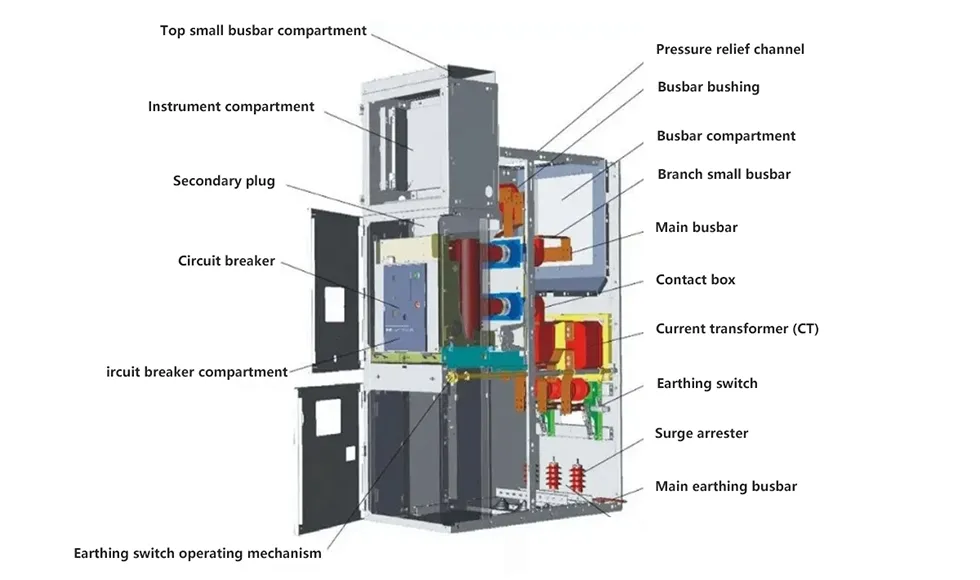

Schemat struktury KYN28
| Skonfiguruj wyłącznik automatyczny | ZN85 (lub VTK-40.5) | ZN85 (lub VTK-40.5) |
| Szerokość (mm) | 1400 | 1200 |
| Wysokość (mm) | 2650 | 2650 |
| Głębokość (mm) | 2800 | 2600 |
| Waga (kg) | 1500 | 1400 |
Jaka jest różnica między KYN28-40.5 i KYN61-40.5?
Rozdzielnica KYN61-40.5:KYN61-40.5 ma większe wymiary, charakteryzuje się głównie wysokim prądem i wysokimi parametrami, została zaprojektowana specjalnie dla poziomów napięcia 40,5 kV. Posiada konstrukcję wysuwaną do montażu na podłodze i jest zaprojektowana do przenoszenia dużych prądów i dużych zdolności wyłączania. Służy jako podstawowe urządzenie dystrybucyjne dla dużych, krytycznych węzłów energetycznych.
KYN28-40.5: Rozdzielnica średniego napięcia serii KYN28-40.5 33KV Przekładnia rozdzielcza średniego napięcia ma bardziej zwartą konstrukcję i jest szerzej stosowana. Ma kultową, centralnie montowaną konstrukcję wózka wysuwnego z serii KYN28, ma cechy zwartości i elastyczności. Jest to częsty wybór w przypadku konwencjonalnych scenariuszy dystrybucji.
| Przedmiot | KYN61-40,5 | KYN28-40,5 |
| Typ wózka z wyłącznikiem automatycznym | Montaż na podłodze: Większy i cięższy wózek, umieszczony na szynach podłogowych w dolnej części panelu | Montowany centralnie: Kompaktowa ciężarówka zainstalowana na środkowej wysokości panelu, łatwiejsza w obsłudze |
| Wymiary i waga | Większe wymiary i waga. Typowe wymiary: 1400 mm (szer.), 2800 mm (gł.). Masa własna około 1500 kg | Bardziej kompaktowy Niektóre dane wskazują na głębokość do 2800 mm; nieco lżejszy niż KYN61 |
| Zakres prądu znamionowego | Szerszy, zwykle od 630A do 4000A | Węższy, zwykle od 630 A do 3150 A (ale można dostosować do 4000 A) |
| Zdolność łamania/wytrzymywania | Wyższe, zwykle od 25 kA do 40 kA, szczytowy prąd wytrzymywany do 100 kA | Stosunkowo niższy, zwykle od 20 kA do 31,5 kA |
| Zakres zastosowania | Bardziej wyspecjalizowane, często stosowane w pozycjach krytycznych, takich jak przyłącza wejściowe lub łączniki autobusowe w dużych zakładach przemysłowych, elektrowniach i podstacjach | Bardziej rozpowszechniony, główny sprzęt dla sieci dystrybucyjnych 10 kV i 35 kV |
| Typowe cechy scenariusza | Nadaje się do zastosowań wymagających wysokiego prądu i dużej zdolności wyłączania | Nadaje się do konwencjonalnych scenariuszy dystrybucji o wyższych wymaganiach w zakresie zwartości, elastyczności i oszczędności |

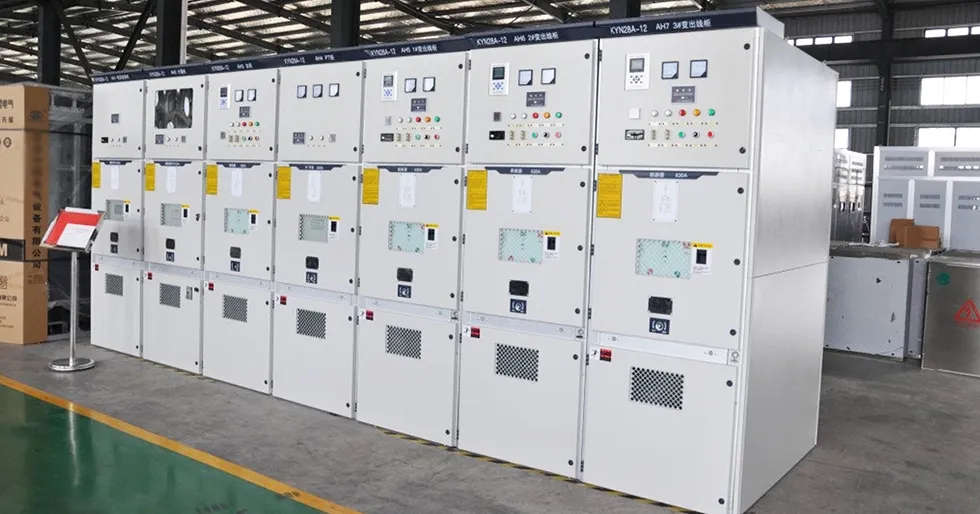

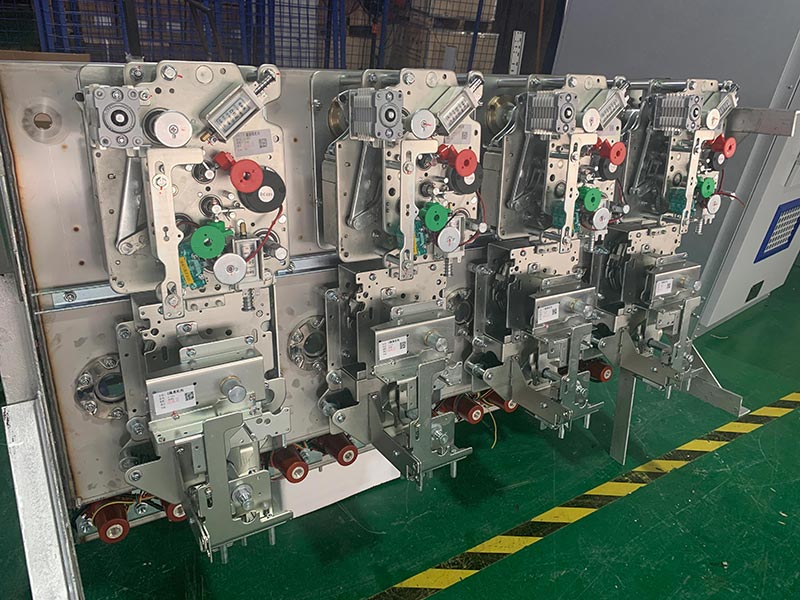

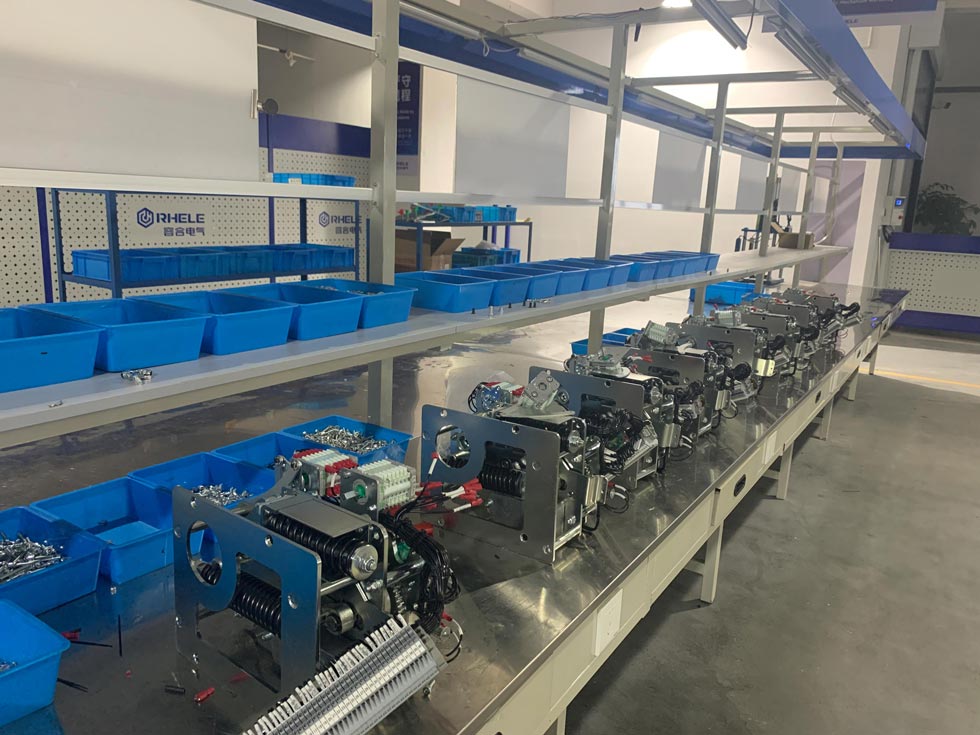

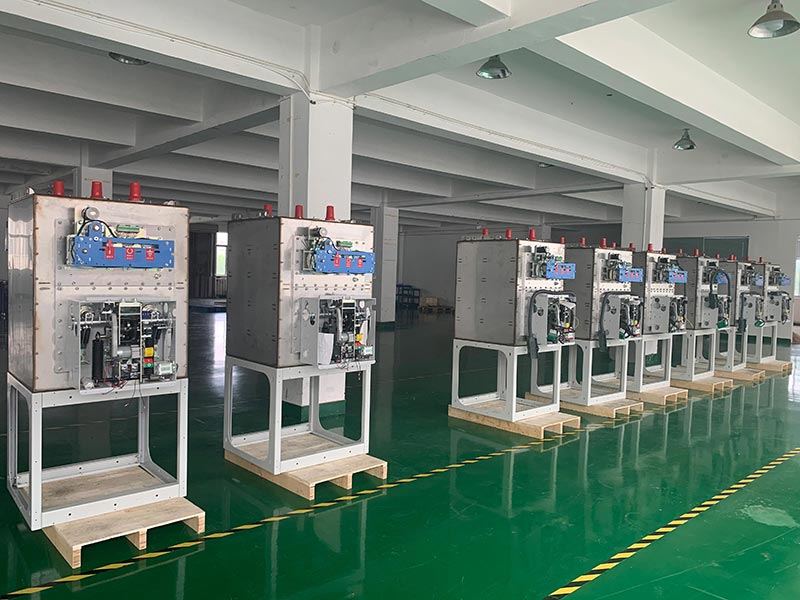

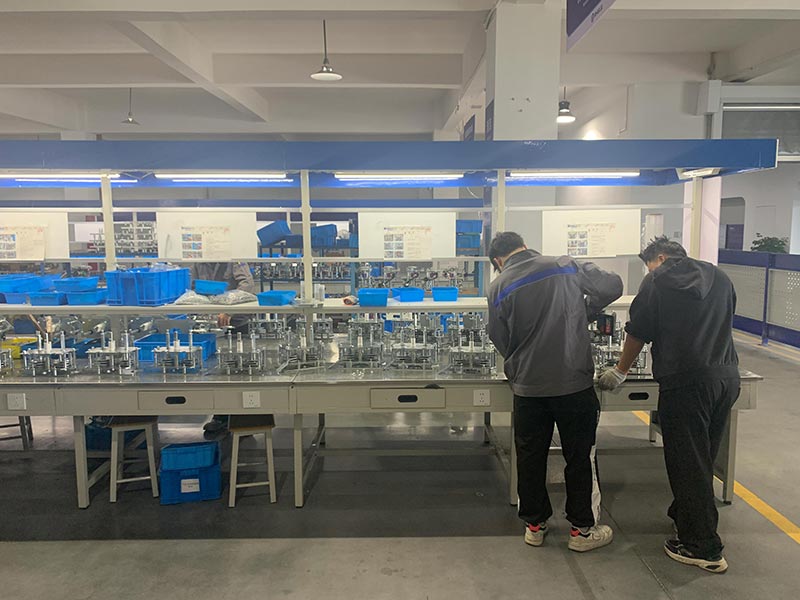

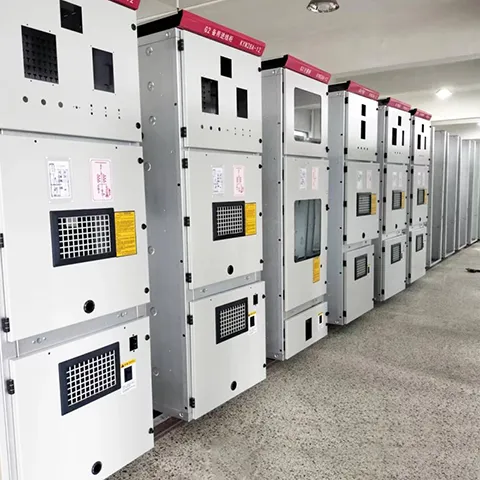

Nasza fabryka

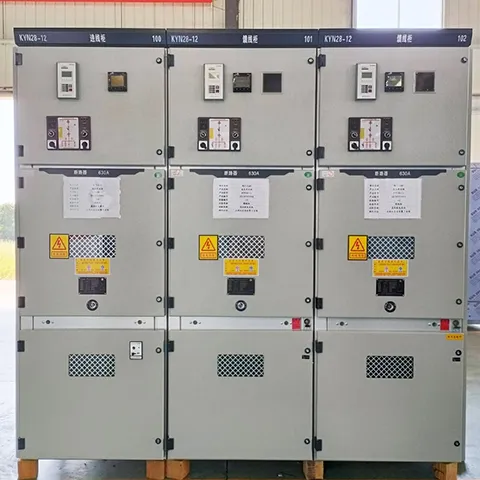

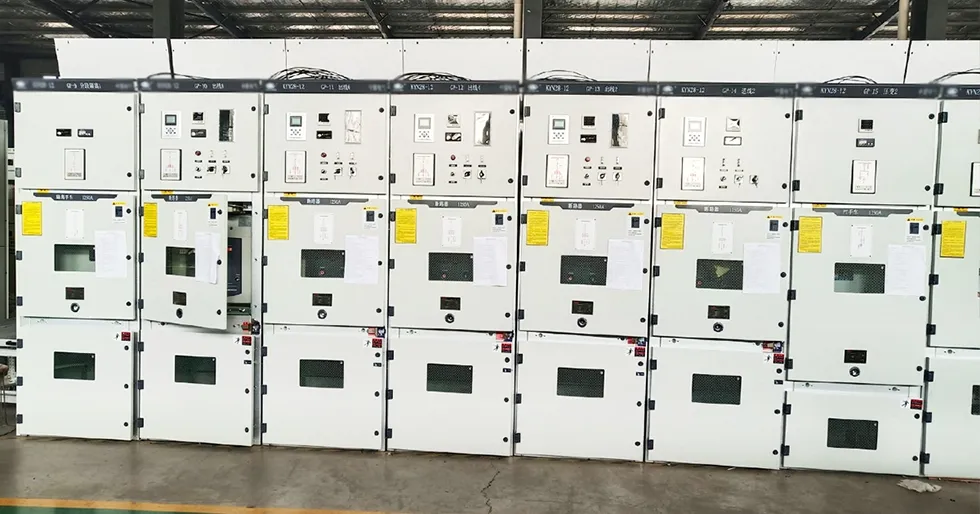

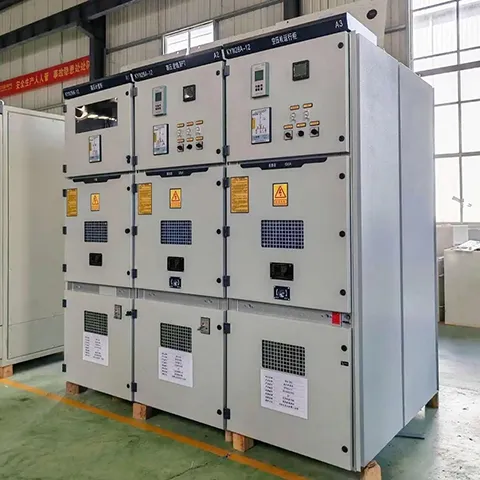

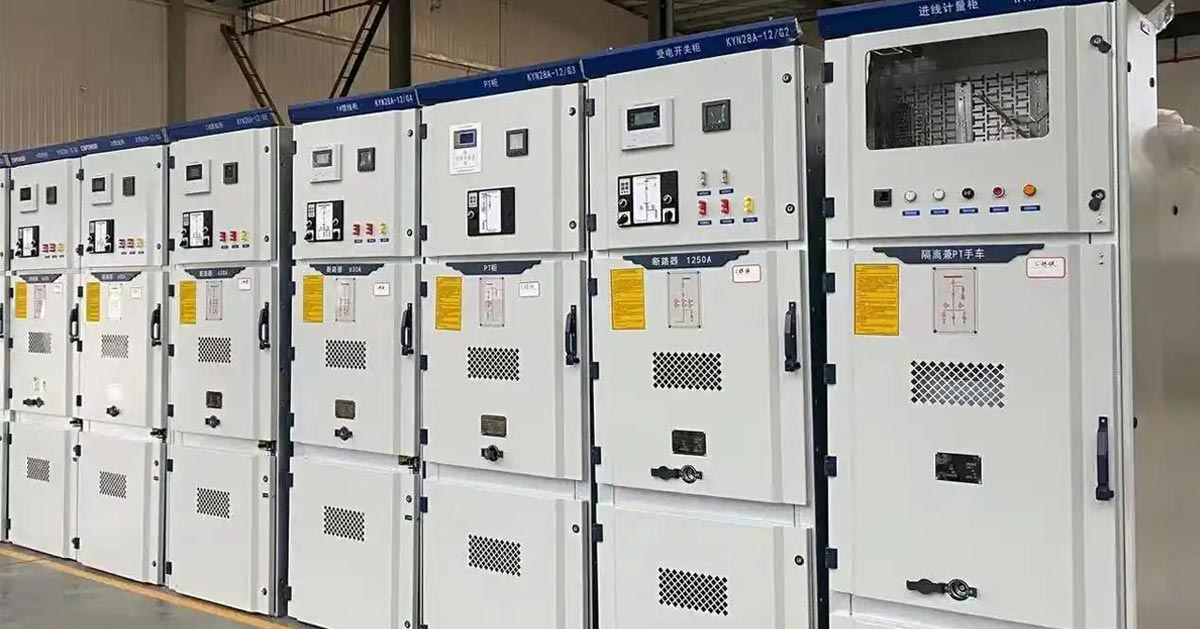

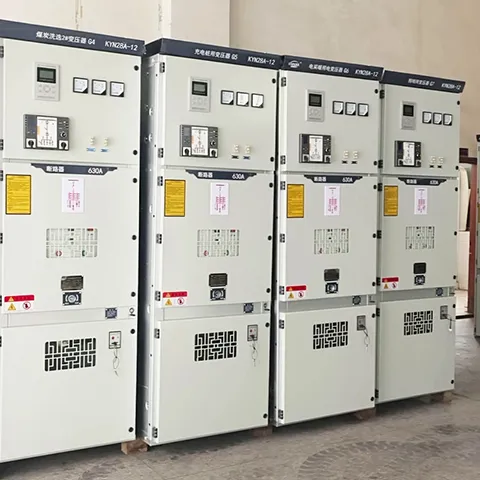

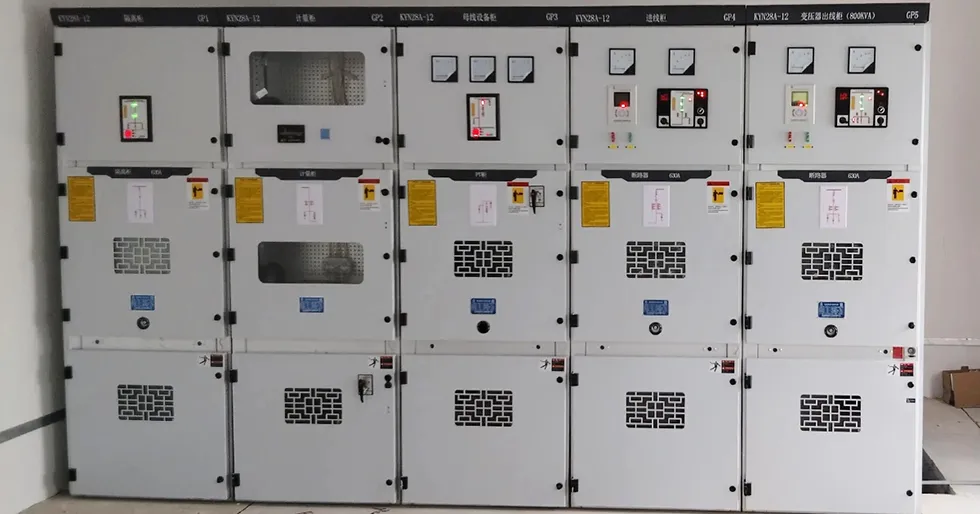

Pokazy produktów
