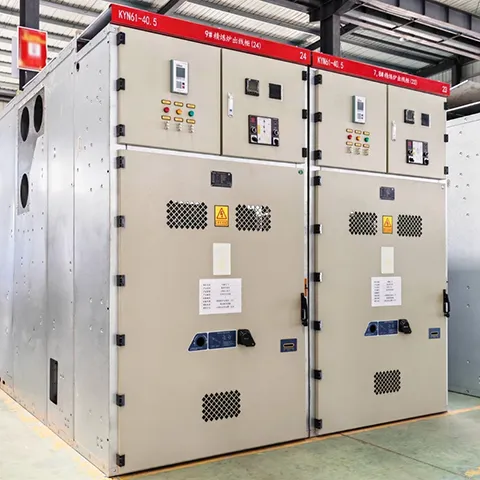

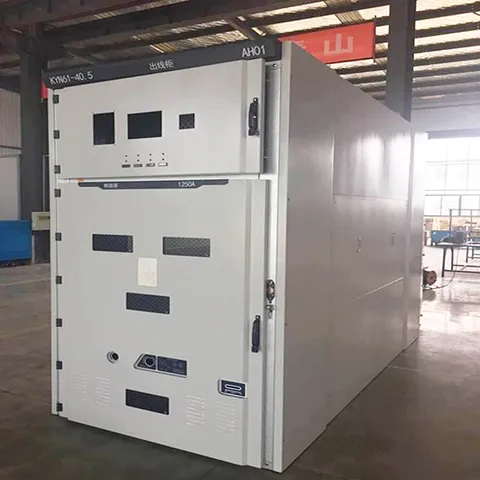

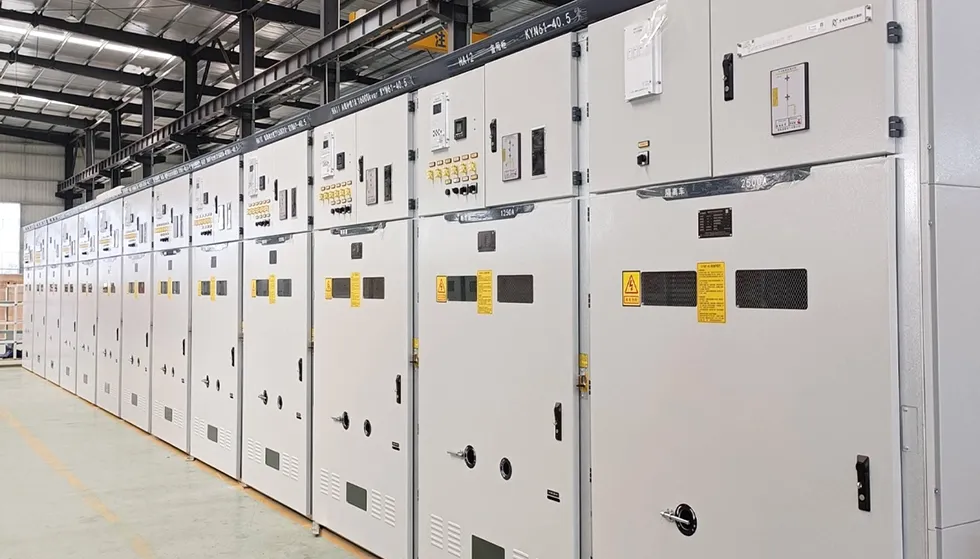

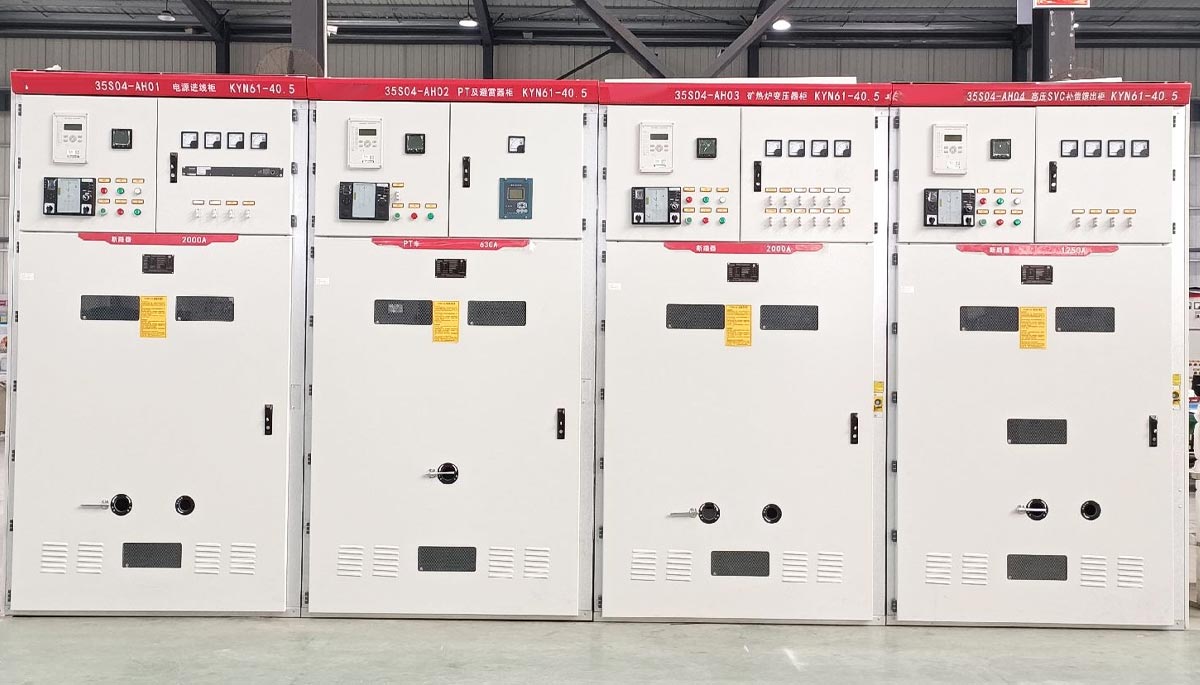

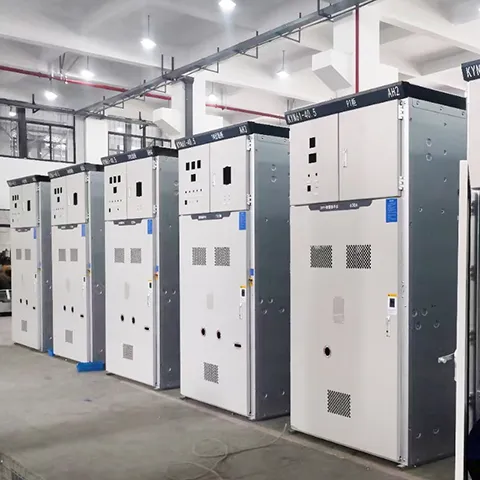

Panele rozdzielcze średniego napięcia 33KV pokryte metalem

Panele rozdzielcze średniego napięcia z powłoką metalową serii KYN61-40.5 33KV to szeroko stosowane rozwiązanie rozdzielnic wewnętrznych w systemach przesyłu i dystrybucji energii 35 kV. Jej pełne oznaczenie to „Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie”. Cotenele to rzetelny i doświadczony producent tego typu sprzętu.

Rozdzielnica KYN61-40.5 stosowana jest przede wszystkim do sterowania, zabezpieczania i monitorowania obwodów elektrycznych w systemach przesyłu i dystrybucji energii. Dzięki dojrzałej technologii, wysokiemu bezpieczeństwu operacyjnemu i sprawdzonej wydajności jest szeroko stosowany w elektrowniach, podstacjach oraz przemysłowych i górniczych sieciach dystrybucyjnych.

Rozdzielnica ta spełnia następujące normy:

GB 3906 — Rozdzielnica w obudowie metalowej 3–35 kV AC

GB/T 11022 — Wspólne wymagania techniczne dotyczące aparatury rozdzielczej i sterowniczej wysokiego napięcia

IEC 62271-200 — Rozdzielnice i urządzenia sterujące prądu przemiennego w obudowach metalowych dla napięć znamionowych powyżej 1 kV i do 52 kV

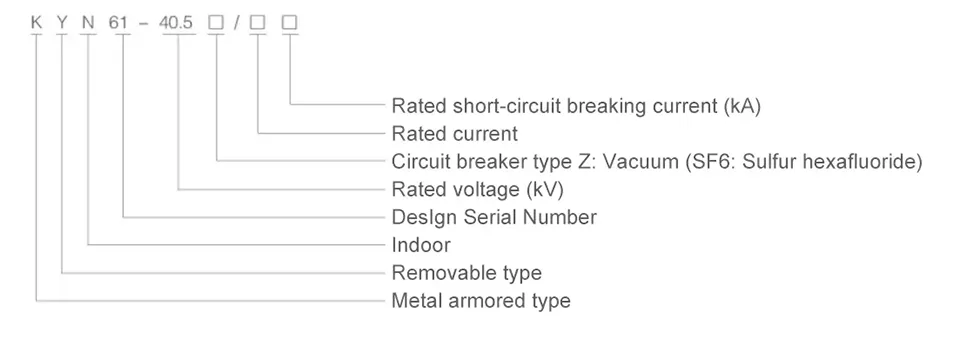

Model i znaczenia

Główne parametry techniczne

Główne parametry techniczne KYN61-40.5

Główne parametry techniczne KYN61-40.5

Warunki pracy

1. Temperatura otoczenia:Maksymalna temperatura powinna wynosić +40°C, a minimalna temperatura -10°C.

2. Wysokość:Miejsce instalacji nie może przekraczać 1oo0 m nad poziomem morza.

3. Wilgotność względna otoczenia:Średnia dzienna wartość nie będzie większa niż 95%, a średnia miesięczna nie będzie większa niż 9o%.

4. Warunki powietrza otoczenia:Urządzenie nie jest przeznaczone do stosowania w miejscach, w których występują substancje żrące, silne zanieczyszczenia, gazy łatwopalne lub intensywne wibracje.

5. Warunki sejsmiczne:W przypadku wystąpienia trzęsienia ziemi jego intensywność nie może przekraczać 8 magnitudo.

Jakie są zastosowania rozdzielnicy KYN61-40.5?

Panele rozdzielcze średniego napięcia z powłoką metalową serii KYN61-40.5 33KV są szeroko stosowane w:

1. Elektrownie i podstacje sieciowe (najczęściej)

2. Przedsiębiorstwa przemysłowe i wydobywcze (hutnictwo, petrochemia, kopalnie węgla, cement, produkcja samochodów itp.)

3. Projekty OZE (elektrownie fotowoltaiczne, farmy wiatrowe – w ich podstacjach podwyższających lub rozdzielczych)

4. Infrastruktura (lotniska, szpitale, wieżowce, duże kompleksy handlowe)

5. Zastosowania specjalne (miejsca częstych operacji)

Jakie są zalety produktów w rozdzielnicy KYN61-40.5?

Wysokie bezpieczeństwo:W pełni metalowy, podzielony na przedziały, wyposażony w kompleksowy „pięciostopniowy” system blokujący, który zapobiega nieprawidłowemu działaniu i zapewnia bezpieczeństwo personelu i sprzętu. Każdy przedział funkcjonalny posiada niezależny kanał nadmiarowy ciśnienia, który kieruje zwarcia łukowe z dala od operatora.

Wysoka niezawodność:Długa żywotność projektowa; kluczowe komponenty, takie jak wyłącznik automatyczny i uziemnik, mogą wykonać dziesiątki tysięcy operacji mechanicznych.

Elastyczna konfiguracja:Kompatybilny z różnymi popularnymi markami wyłączników (np. krajowymi ZN85, ABB VD4 itp.), aby spełnić różne wymagania użytkowników. Obsługuje wiele głównych schematów okablowania (wejście/wyjście kabla, wejście/wyjście linii napowietrznej itp.).

Jak kupić panele rozdzielnic średniego napięcia 33KV z powłoką metalową?

Przed złożeniem zamówienia podaj poniższe informacje:

1. Schemat jednokreskowy schematu obwodu głównego, jego zamierzone zastosowanie, konkretna konfiguracja obwodu głównego, plan piętra rozdzielnicy oraz rysunki rozmieszczenia i rozmieszczenia urządzeń. Najlepiej będzie, jeśli możesz dostarczyć szczegółowe dokumenty dotyczące wymagań projektu.

2. Wymagania dotyczące funkcji kontrolno-pomiarowych i zabezpieczających rozdzielnicy oraz wymagania dotyczące innych urządzeń zamkniętych i urządzeń automatyki.

3. Oznaczenie typu, dane techniczne i ilość każdego elementu elektrycznego użytego w rozdzielnicy.

4. Jeżeli pomiędzy rozdzielnicami lub szafą linii dopływowych wymagany jest mostek szynowy, należy podać następujące szczegółowe dane: obciążalność znamionowa mostka szynowego, jego rozpiętość oraz wysokość nad podłogą.

5. Jeżeli rozdzielnica ma być użytkowana w szczególnych warunkach środowiskowych, warunki te należy szczegółowo określić przy składaniu zamówienia.

6. Wszelkie inne specjalne wymagania zostaną omówione i uzgodnione z naszą firmą.

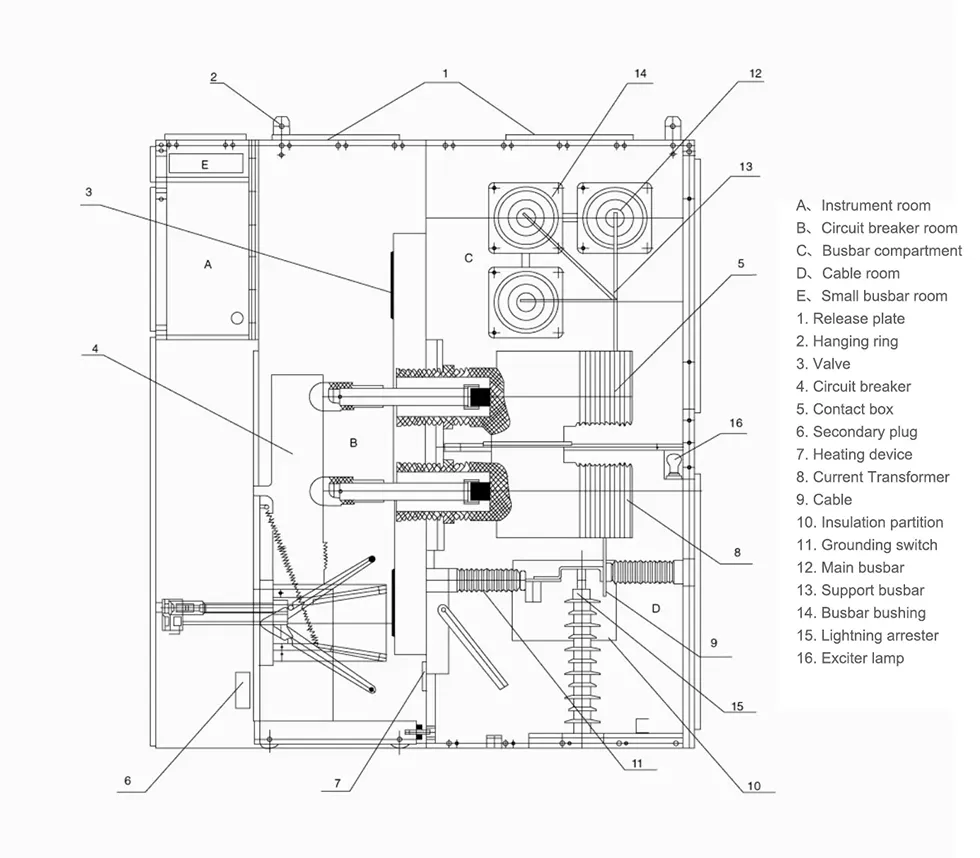

Wygląd i wymiary
