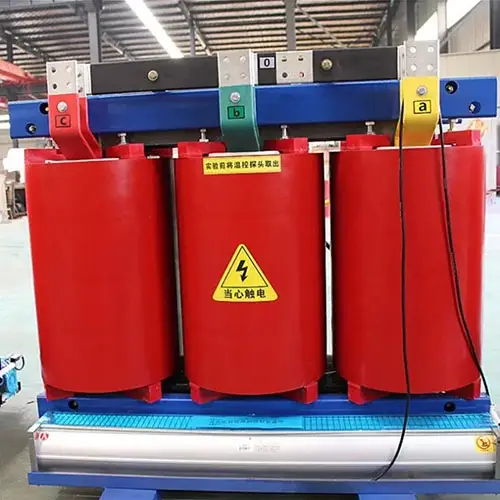

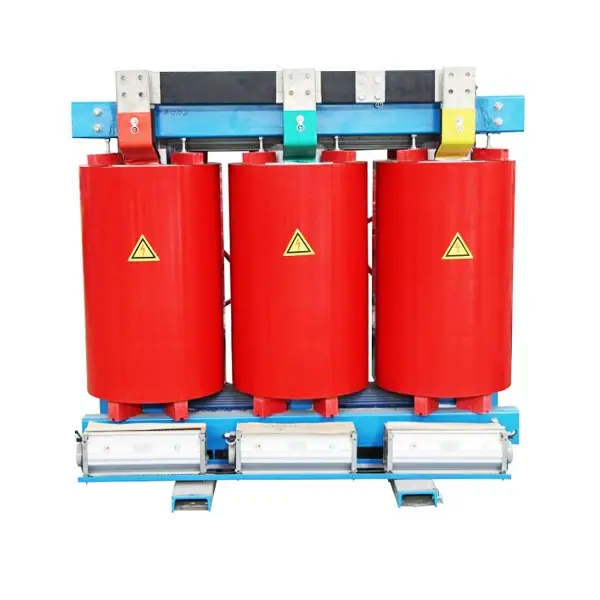

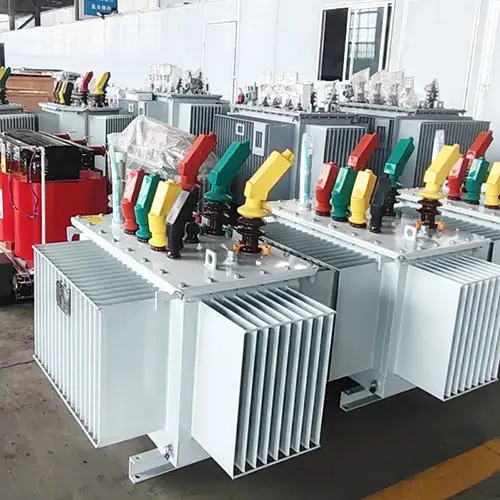

Elektryczny transformator rozdzielczy 20KV typu suchego

Transformator rozdzielczy elektryczny typu suchego 20KV

Cotenele jest dużym producentem i eksporteremTransformator rozdzielczy elektryczny typu suchego 20KVz Chin. Nasze transformatory suche 20KV mają cechy:większy promień zasilania, niższy spadek napięcia, zmniejszone straty na linii i mniejsze zużycie metali nieżelaznych. Te transformatory suche 20 kV są coraz częściej stosowane w wieżowcach, centrach handlowych, zakładach petrochemicznych, kopalniach, elektrowniach, lotniskach i wielu innych lokalizacjach.

TheTransformator rozdzielczy elektryczny typu suchego 20KVktóry produkowany przez firmę Cotenele jest ważnym urządzeniem w systemie dystrybucji energii 20kV. Jego poziom napięcia mieści się w przedziale od 10 kV do 35 kV. Kompensuje wady linii dystrybucyjnych zasilania 10 kV i jest kluczowym produktem zalecanym do dystrybucji energii przez State Grid Corporation z Chin i różnych prowincji. W transformatorze suchym 20 kV zastosowano głównie stałe materiały izolacyjne i układ chłodzenia powietrzem. Madoskonałe parametry bezpieczeństwa, dobra kompatybilność środowiskowa, niskie wymagania konserwacyjnei jest coraz bardziej popularny w nowoczesnych systemach dystrybucji energii. W przeciwieństwie do transformatorów zanurzonych w oleju, transformatory suche nie stwarzają problemów, takich jak wycieki oleju, ryzyko pożaru i zanieczyszczenie środowiska. Nasze transformatory suche 20KV są zgodne z odpowiednimi normami międzynarodowymiIEC 60076-11 i IEEE C57.12.01.

Główne parametry techniczne

Warunki pracy

Normalne warunki świadczenia usług:

1. Wysokość: ≤1000 m (typ standardowy)

2. Temperatura otoczenia:

3. Maksymalnie: +40°C

4. Minimum: -25°C (typ suchy na zewnątrz); -5°C (typ suchy w pomieszczeniach)

5. Maksymalna średnia miesięczna: 30°C

6. Maksymalna średnia roczna: 20°C

7. Wilgotność względna: powinna wynosić poniżej 93%; brak kondensacji na powierzchniach wężownicy

8. Zasilanie: Napięcie trójfazowe powinno być w przybliżeniu symetryczne; kształt fali napięcia powinien być w przybliżeniu sinusoidalny

Warunki specjalne:

Dla wysokości powyżej 1000 m można dostarczyć transformator suchy ze zmodyfikowaną wysokością (plateau).

Co to jest transformator suchy 20 kV?

A Transformator suchy 20kVto transformator o napięciu znamionowym pierwotnym 20kV, którego rdzeń i uzwojenia nie są zanurzone w oleju izolacyjnym. Zamiast tego opiera siękonwekcja powietrzna do chłodzenia— stąd nazwa „typ suchy”. Krótko mówiąc, rdzeń i cewki nie są wypełnione olejem; są izolowane na stałe, zazwyczaj żywicą epoksydową.

Na nim opiera się zasada działaniaindukcja elektromagnetyczna. Kiedy uzwojenie pierwotne (wysokie napięcie) jest zasilane prądem przemiennym, w żelaznym rdzeniu wytwarzany jest zmienny strumień magnetyczny. Strumień ten łączy się z uzwojeniem wtórnym (niskiego napięcia) i indukuje w nim siłę elektromotoryczną (EMF). Wybierając odpowiedni stosunek zwojów uzwojenia pierwotnego do wtórnego, można obniżyć (lub zwiększyć) napięcie wejściowe 20 kV do pożądanego napięcia wyjściowego, np. 0,4 kV, 10 kV lub innego poziomu napięcia.

Struktura wewnętrzna składa się głównie z następujących części:

1. Rdzeń:wykonane z walcowanych na zimno laminatów stali elektrotechnicznej o ziarnie zorientowanym, z pełnymi połączeniami skośnymi pod kątem 45° w celu zmniejszenia strat. Rdzeń jest mocowany za pomocą bezotworowej opaski i sztywnych mechanizmów ściągających, a jego powierzchnia jest często pokryta specjalną żywicą w celu ochrony przed wilgocią i rdzą.

2. Uzwojenia:uzwojenie niskiego napięcia (NN) jest nawijane folią miedzianą o pełnej szerokości na dedykowanej maszynie do nawijania folii, przy użyciu dwóch osiowych kanałów chłodzących na kolumnę. Uzwojenie wysokiego napięcia (HV) wykorzystuje podzieloną na segmenty strukturę warstwową z jednym osiowym kanałem chłodzącym. Obydwa uzwojenia są wyposażone w kanały chłodzące o strukturze plastra miodu ze znormalizowanymi metalowymi płytami kanałowymi zapewniającymi dobre odprowadzanie ciepła.

3. System izolacji:cylinder izolacyjny jest umieszczony pomiędzy uzwojeniami WN i NN, aby zapewnić luz elektryczny. Cały zespół cewki jestodlewane próżniowo z żywicy epoksydowej, tworząc gęstą, pozbawioną pustych przestrzeni solidną strukturę, która zapewnia wysoką wytrzymałość mechaniczną, doskonałą izolację elektryczną i doskonałą odporność na wilgoć.

4. System kontroli temperatury:wbudowane czujniki temperatury (zwykle umieszczone w górnej części cewek nn) w sposób ciągły monitorują temperaturę uzwojeń. System zapewnia automatyczne, sekwencyjne (cykliczne) wyświetlanie temperatury każdej fazy, ze stykami alarmowymi i wyzwalającymi w celu zabezpieczenia przed przegrzaniem.

Cechy produktu

Transformator suchy 20 kV charakteryzuje się następującymi godnymi uwagi cechami:

1. „Trzy upadki i trzy wzloty”:niskie straty, niski poziom hałasu, niskie wyładowania niezupełne; wysoka wytrzymałość mechaniczna, wysoka wytrzymałość elektryczna i wysoka wytrzymałość termiczna.

2. Bezpieczny i przyjazny dla środowiska:ognioodporne, przeciwwybuchowe, nie zanieczyszczające środowiska; można instalować bezpośrednio w centrach załadunku.

3. Silna odporność na zwarcia:Korpus z odlewu epoksydowego ma gęstą strukturę, która wytrzymuje bez uszkodzeń siły elektrodynamiczne zwarcia.

4. Niski poziom wyładowań niezupełnych:można kontrolować poniżej 10pC (niektóre produkty premium osiągają <5pC).

5. Doskonała odporność na wilgoć:może pracować normalnie przy wilgotności 100%; po wyłączeniu przed ponownym zasileniem nie jest wymagane wstępne suszenie.

6. Wysoka zdolność przeciążeniowa:może pracować nieprzerwanie przy obciążeniu 120% bez wymuszonego chłodzenia powietrzem; z wymuszonym chłodzeniem powietrzem (AF) może wytrzymać 150% obciążenia znamionowego.

7. Bezobsługowy:niskie straty i ekonomiczna eksploatacja; zasadniczo bezobsługowy.

8. Kompaktowy i lekki:małe wymiary i niskie koszty instalacji.

Klasyfikacja produktu dla transformatora suchego 20 kV

Zalety produktu

1. Zwiększona wydajność dostaw:Wydłużony dystans transmisji, zminimalizowany spadek napięcia i mniejsze straty w linii zapewniają doskonałą jakość energii.

2. Znaczna efektywność energetyczna:charakteryzujące się wyjątkowo niskimi stratami w stanie jałowym i obciążeniowym, w pełni spełniające najsurowsze wymagania najnowszych rozwiązańGB20052-2024normę efektywności energetycznej.

3. Elastyczna instalacja:można zdecentralizować w centrach załadunku bez konieczności stosowania zbiorników na ropę lub zapór ogniowych, co ogranicza inwestycje kapitałowe.

4. Niskie koszty eksploatacji:konstrukcja bezobsługowa prowadzi do niskich całkowitych kosztów operacyjnych.

5. Wysoka niezawodność:wysoka wytrzymałość mechaniczna, dobre właściwości sejsmiczne i doskonała odporność na impulsy piorunowe.

6. Silna zdolność adaptacji:niewrażliwy na wilgoć i kurz, odpowiedni do trudnych warunków o wysokich wymaganiach przeciwpożarowych, zmiennych obciążeniach lub warunkach zanieczyszczonych/wilgotnych.

Scenariusze zastosowań

Transformatory suche 20kV znajdują szerokie zastosowanie w:

1. Infrastruktura miejska:modernizacja sieci miejskiej, wieżowce, centra biznesowe, kompleksy handlowe

2. Obiekty użyteczności publicznej:teatry, szpitale, hotele, szkoły

3. Transport:tunele, metro, dworce kolejowe, porty, lotniska

4. Wytwarzanie i dystrybucja energii:elektrownie, podstacje podziemne, podstacje kompaktowe, elektrownie

5. Sektory przemysłowe:petrochemia, górnictwo, warsztaty fabryczne, maszyny CNC

6. Energia odnawialna i centra danych:wiatr, projekty fotowoltaiczne, centra przetwarzania w chmurze

7. Lokalizacje specjalne:laboratoria, podstacje miejskie na obszarach gęsto zaludnionych i wszelkie miejsca wymagające ochrony przed pożarem/wybuchem/wilgocią

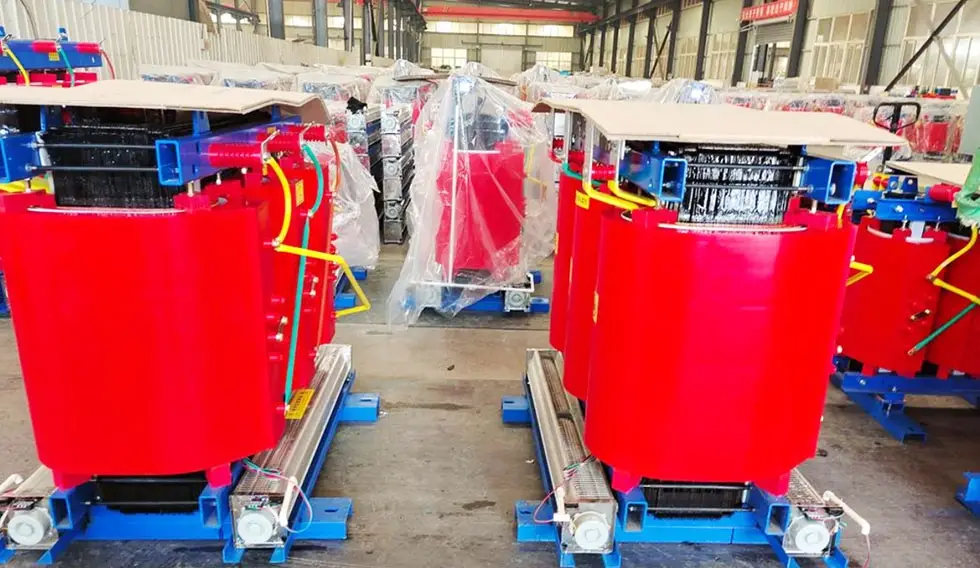

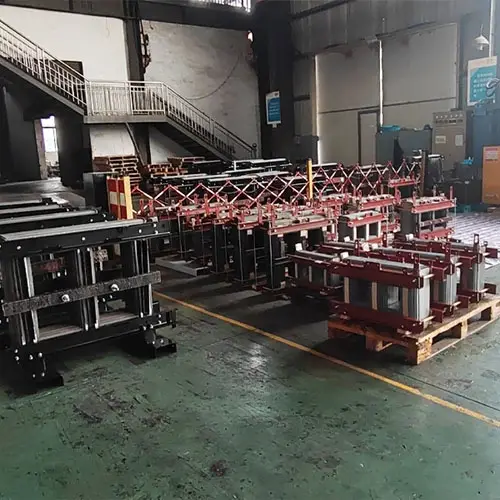

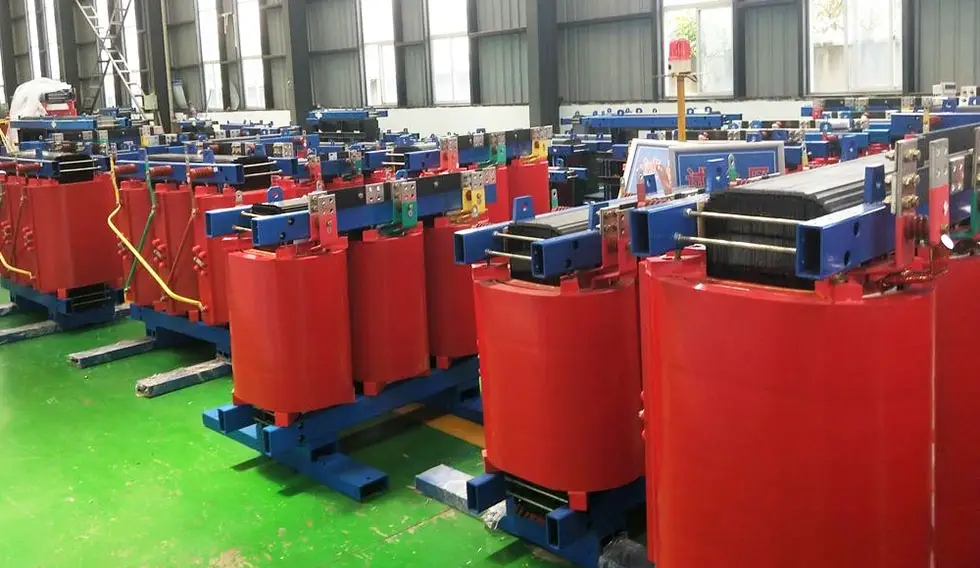

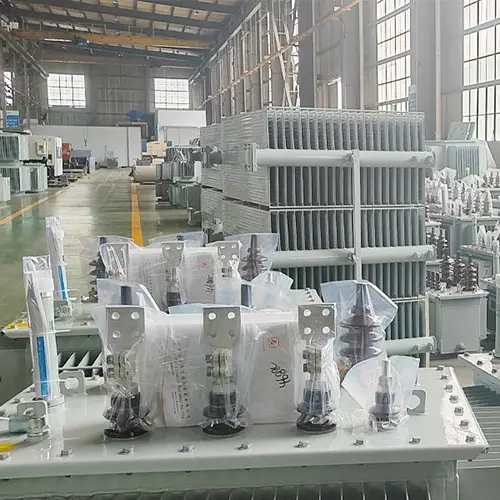

Pokaz warsztatowy

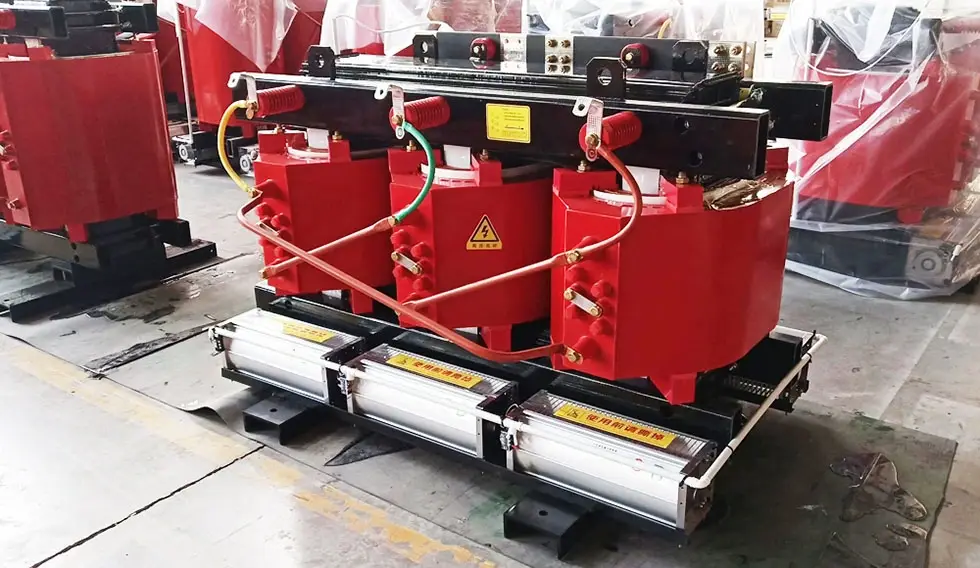

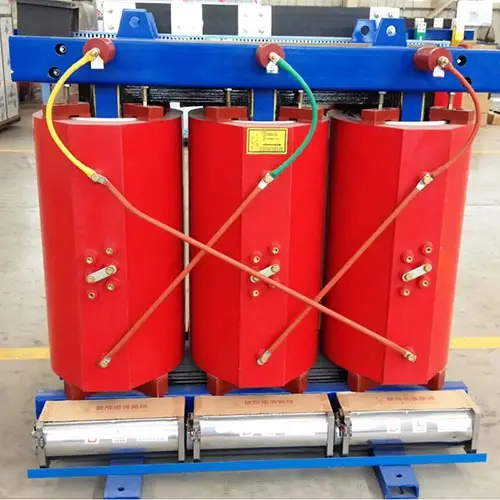

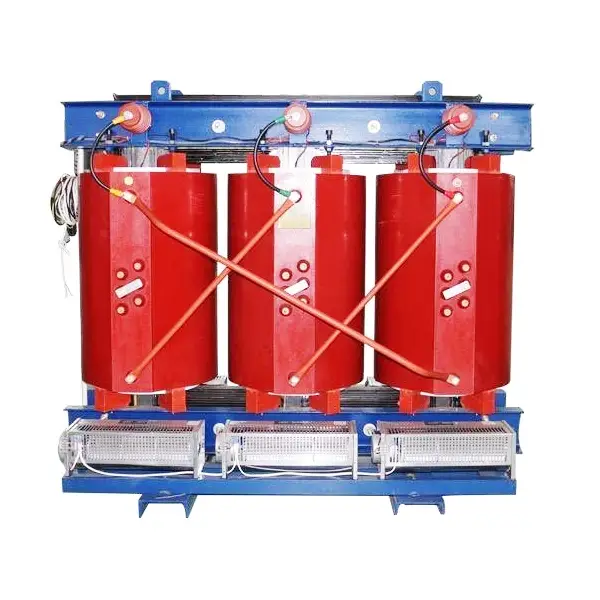

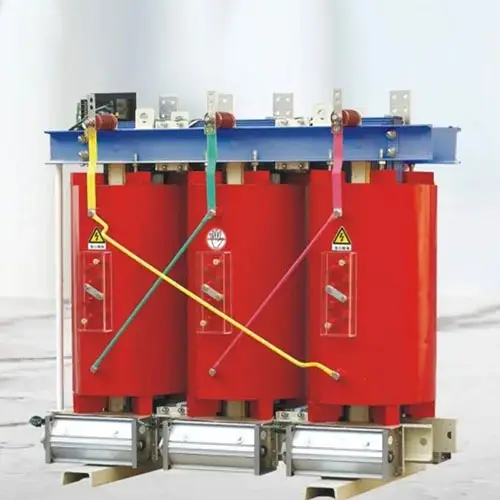

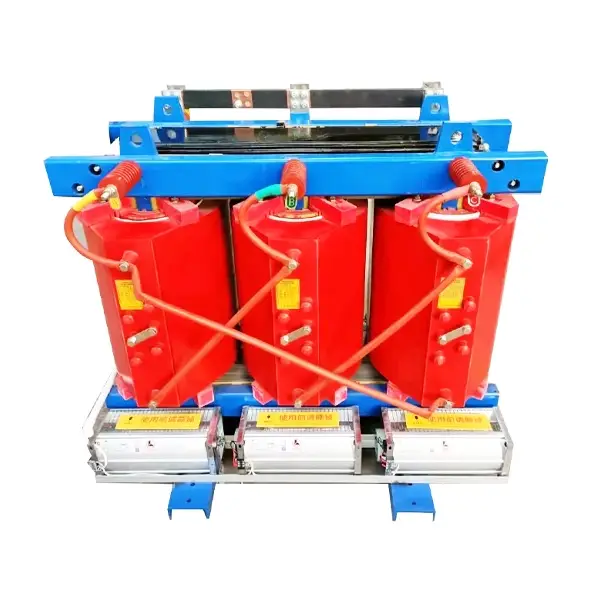

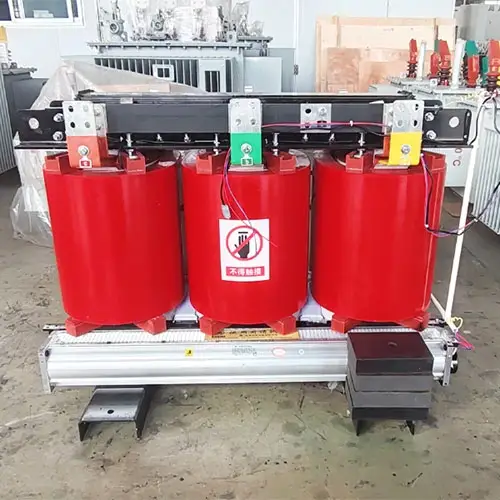

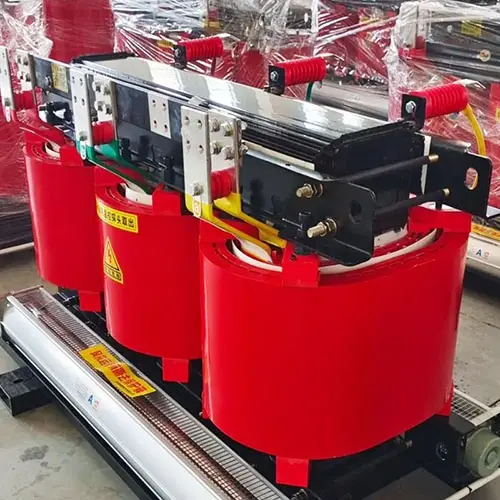

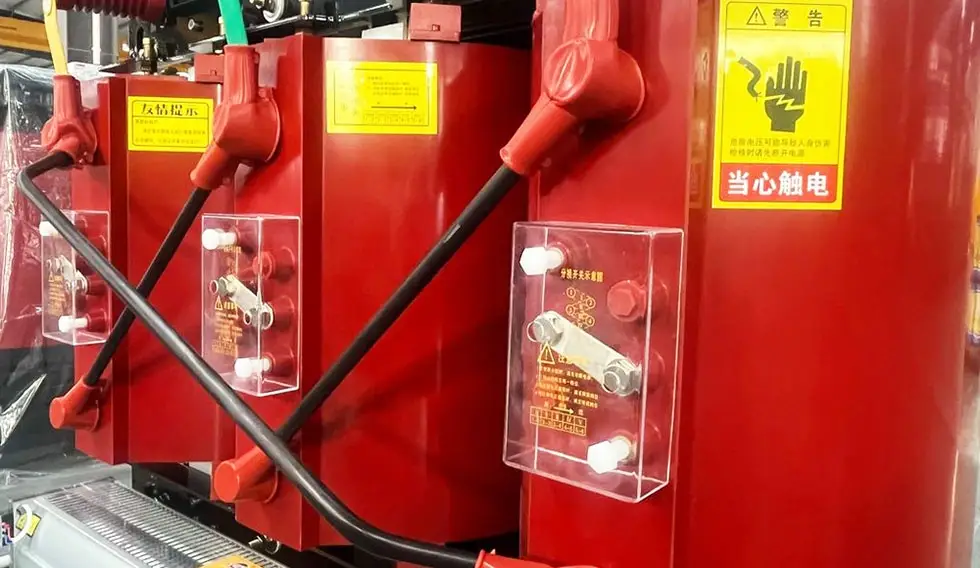

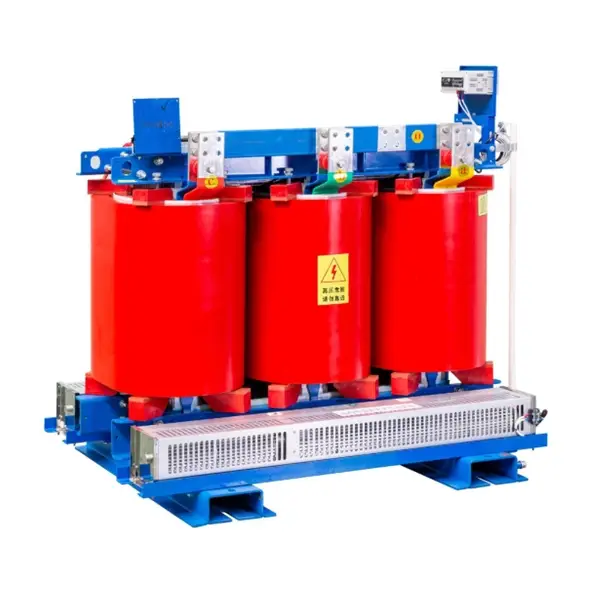

Pokaz produktów
