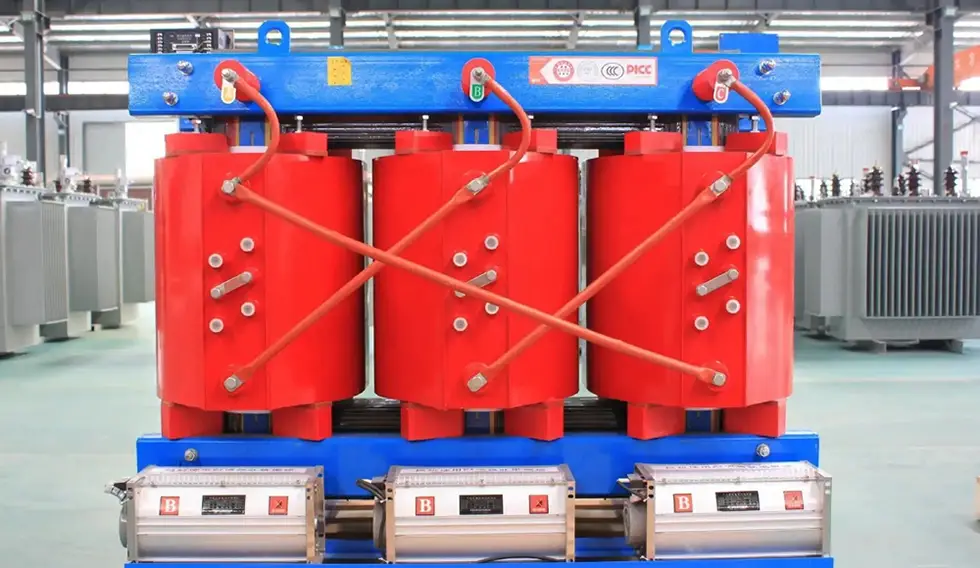

Transformator mocy 36KV typu suchego

Przez wiele lat, jako duży eksporter i producent transformatorów w Chinach, Cotenele zapewnia niezawodność i stabilnośćTransformator mocy 36KV typu suchegoklientom w krajach i regionach takich jak Afryka, Europa i Bliski Wschód i spotkała się z jednomyślnym uznaniem klientów. Transformatory mocy typu suchego Cotenele 36kV charakteryzują się:niskie straty, niski poziom hałasu, ochrona odgromowa, wysoka tolerancja zwarciowa i piękny wygląd. Produkt charakteryzuje się zaawansowanymi procesami montażu i produkcji, niezawodnością i doskonałą jakością akcesoriów. Posiada cztery zdalne funkcje:zdalna komunikacja, zdalne testowanie, zdalna regulacja i zdalne sterowanie. Dzięki zdalnemu sterowaniu komputerowemu można zdalnie monitorować elektrownię bez konieczności pełnienia obowiązków biurowych na miejscu. Wszystkie transformatory mocy typu suchego Cotenele 36KV są zgodne z międzynarodowymi i krajowymi normami, takimi jak:GB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018itp.

Warunki eksploatacji transformatorów mocy suchej 36KV

Główne parametry techniczne

Parametry techniczne transformatora suchego serii SC(B)10 36kV (35/0,4kV)

Parametry techniczne transformatora suchego serii SC(B)10 36kV (35/10kV)

Parametry techniczne transformatora suchego serii SC(B)11 36kV

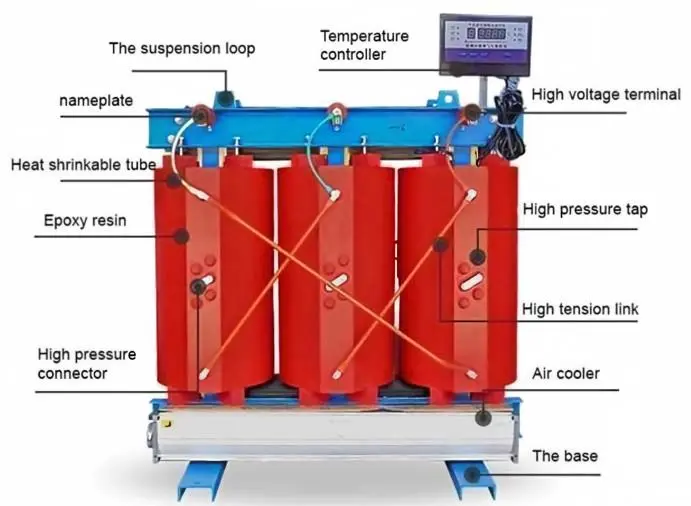

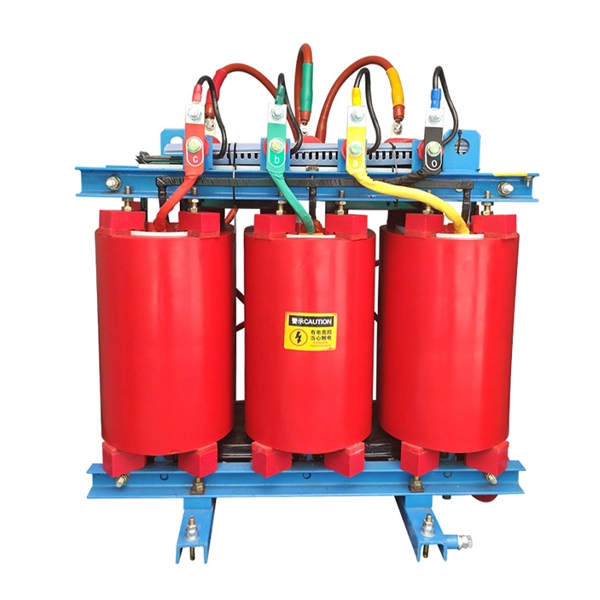

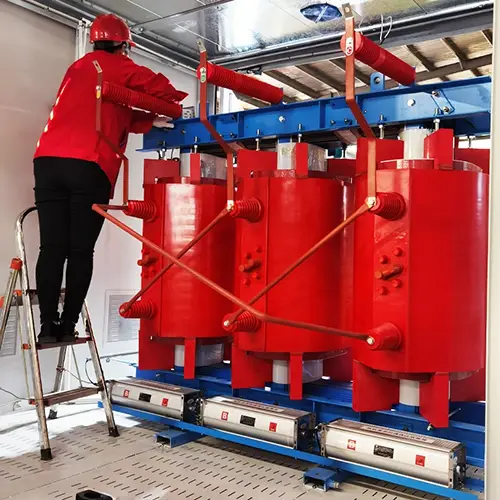

Struktura wewnętrzna transformatorów suchych serii 36kV

Transformator suchy 35 kV składa się głównie z następujących elementów:

1. Rdzeń

Wykonane z wysokiej jakości, walcowanych na zimno arkuszy stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności, łączonych w układzie schodkowym o kącie 45°. Powierzchnia rdzenia jest hermetyzowana żywicą epoksydową, aby zmniejszyć strumień błądzący, poprawić rozkład obwodu magnetycznego i obniżyć szum rdzenia, straty przy braku obciążenia i prąd bez obciążenia.

2. Uzwojenie wysokiego napięcia

Uzwojenie wysokiego napięcia przyjmuje podzieloną na segmenty warstwową lub wielowarstwową strukturę cylindryczną, aby znacznie zmniejszyć napięcie między warstwami. To jestodlewane próżniowo z wypełnioną żywicą epoksydowąaby zminimalizować wyładowania niezupełne i poprawić wydajność elektryczną. Pomiędzy warstwami stosuje się prepreg epoksydowy DMD, a na powierzchnię nakłada się siatkę z włókna szklanego w celu zwiększenia wytrzymałości mechanicznej i odporności na zwarcia.

3. Uzwojenie niskiego napięcia

Uzwojenie niskiego napięcia wykorzystuje konstrukcję zwiniętą folią z osiowymi kanałami chłodzącymi, aby poprawić odprowadzanie ciepła. Końce są zalane żywicą epoksydową i całkowicie utwardzone, tworząc solidny zespół.

4. System izolacji

Jako izolację główną stosuje się żywicę epoksydową lub inne związki żywicy. Uzwojenia są odlewane w próżni i po utwardzeniu tworzą solidną monolityczną konstrukcję.

5. Monitorowanie chłodzenia i temperatury

Wyposażone w urządzenia chłodzące (chłodzenie powietrzem naturalnym lub chłodzenie powietrzem wymuszonym) i czujniki temperatury, a także mogą być wyposażone w kompleksowy system wykrywania i ochrony temperatury.

6. Inne komponenty

Wyloty przepustów wysokiego napięcia, uchwyty do podnoszenia, górne i dolne ramy zaciskowe, zaciski niskiego napięcia, tabliczka znamionowa, złącza gwintowane itp.

Cechy produktu suchych transformatorów mocy serii 36 kV

1. Ognioodporne i trudnopalne:Żywica epoksydowa jest z natury niepalna i nie podtrzymuje ognia; brak ryzyka wybuchu.

2. Przyjazny dla środowiska:Nie stosuje się oleju, więc nie ma ryzyka zanieczyszczenia olejem.

3. Wysoka wytrzymałość mechaniczna:Uzwojenia odlewane z żywicy są wytrzymałe i zapewniają dużą odporność na zwarcia.

4. Doskonała wydajność elektryczna:Niski poziom wyładowań niezupełnych i wysoki poziom wytrzymywania impulsów (pioruny i przełączanie).

5. Niskie straty i niski poziom hałasu:Wysokiej jakości stal krzemowa i zaawansowane układanie rdzenia redukują straty bez obciążenia i słyszalny hałas.

6. Dobra zdolność do przeciążenia:Izolacja klasy F lub H zapewnia wysoką wytrzymałość termiczną i pozwala na pracę w znacznych przeciążeniach.

7. Odporny na wilgoć i kurz:Powierzchnia uzwojenia pokryta jest lakierem antykorozyjnym, zapewniającym stabilną pracę w zapylonym lub wilgotnym środowisku.

8. Łatwa konserwacja:Brak obsługi oleju; po długotrwałym przestoju wystarczy proste suszenie. Zasadniczo bezobsługowy.

9. Kompaktowy i lekki:Niewielkie wymiary i niższe koszty instalacji.

10. Inteligentna kontrola temperatury:Opcjonalny inteligentny system monitorowania temperatury, który automatycznie wykrywa i wyświetla temperaturę uzwojenia, uruchamia/zatrzymuje wentylatory chłodzące oraz zapewnia sygnały alarmowe i wyłączające.

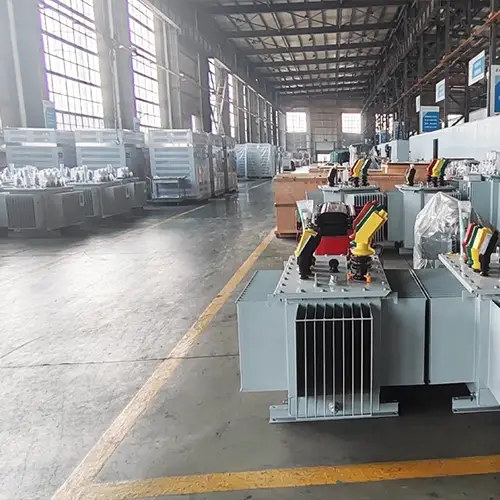

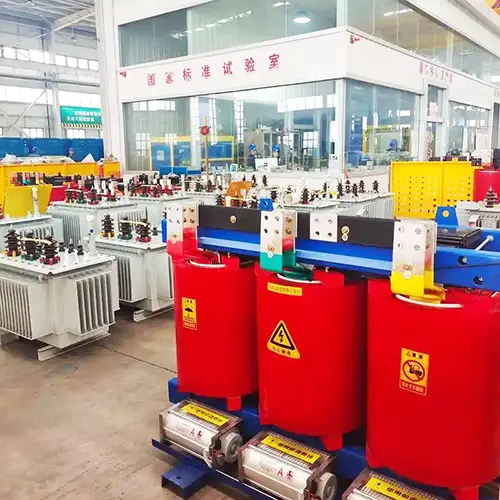

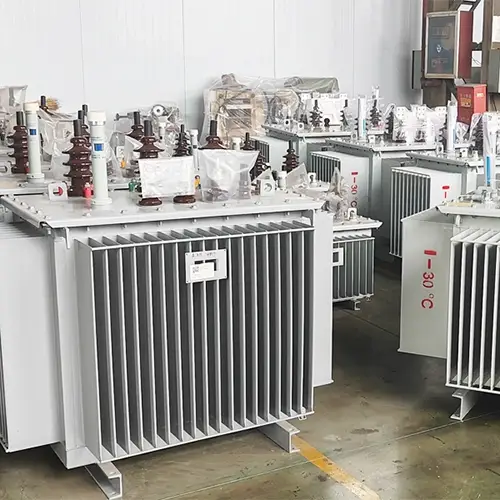

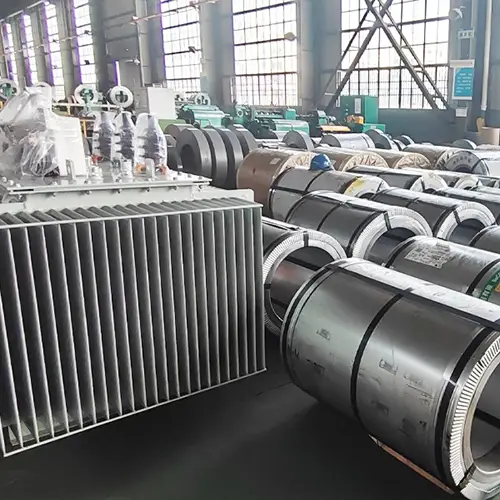

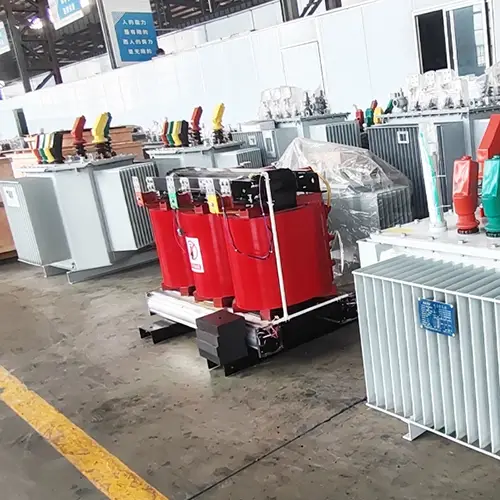

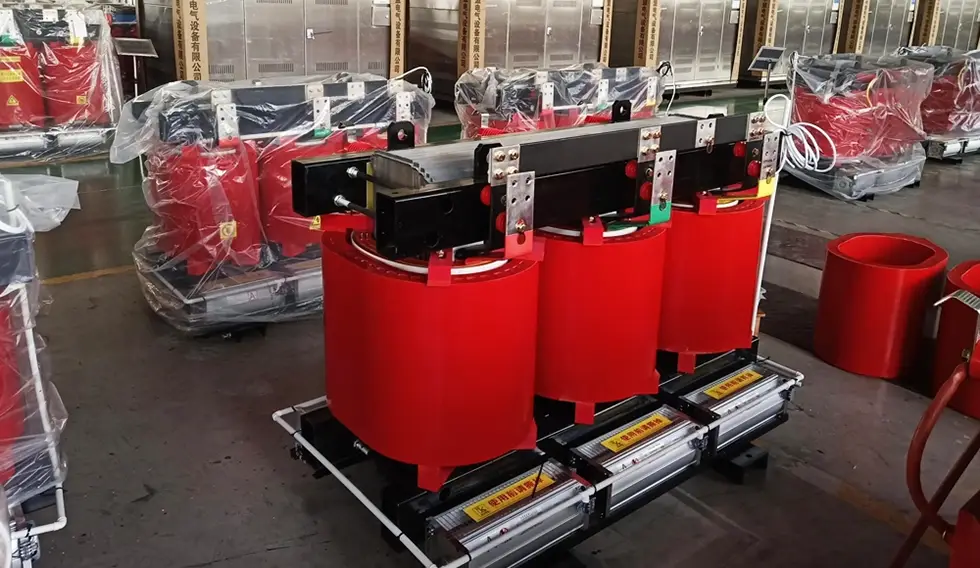

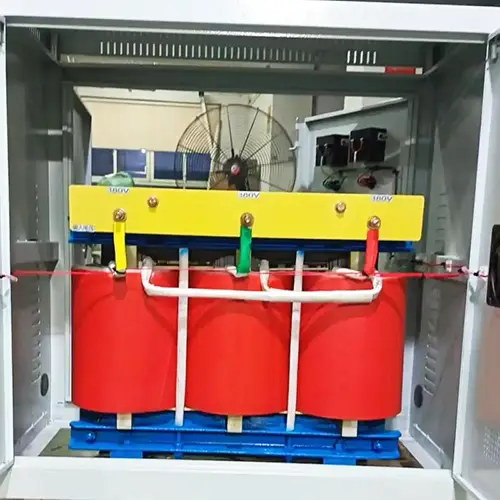

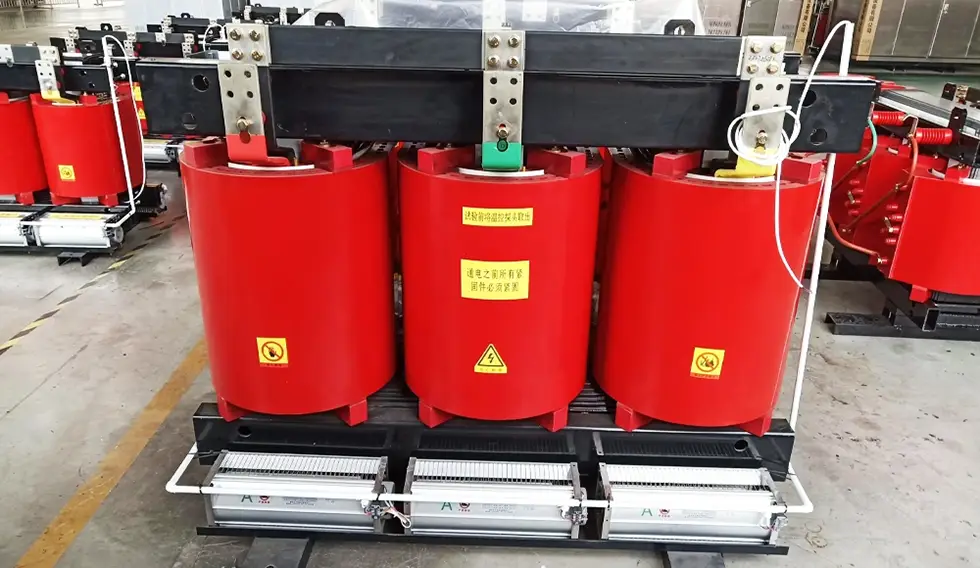

Pokaz warsztatowy

Często zadawane pytania (często zadawane pytania)

P1: Jaka jest maksymalna moc dostępna dla transformatorów suchych serii 36 kV?

Odp.: Zgodnie z normą krajową GB/T 10228, konwencjonalny zakres mocy transformatorów suchych 36 kV wynosi 30–2500 kVA. Jednak najnowsza wersja GB/T 10228 rozszerzyła ten zakres do 25000 kVA. Większą pojemność można również dostosować do konkretnych potrzeb użytkownika.

P2: Czy transformatory suche serii 36 kV można instalować na zewnątrz?

Odp.: Tak, dostępne są wersje zewnętrzne. Należy jednak dobrać odpowiedni stopień ochrony. Zazwyczaj stopień IP00 nie wymaga obudowy (do użytku w pomieszczeniach), IP20 chroni przed ciałami stałymi większymi niż 12 mm, a IP23 zapewnia ochronę przed deszczem i śniegiem. Do montażu na zewnątrz zaleca się stopień ochrony IP23 lub wyższy z dodatkową obudową ochronną.

P3: W jaki sposób chłodzone są transformatory suche serii 36 kV i w jakim stopniu chłodzenie wymuszonym powietrzem może zwiększyć ich moc wyjściową?

Odp.: Metody chłodzenia można podzielić nanaturalne chłodzenie powietrzem (AN)Iwymuszone chłodzenie powietrzem (AF). W warunkach naturalnego chłodzenia powietrzem transformator może pracować w sposób ciągły przy swojej wydajności znamionowej. Wymuszone chłodzenie powietrzem może zwiększyć wydajność wyjściową nawet o 50% i jest odpowiednie do okresowego przeciążenia.

P4: W jaki sposób klasyfikowane są poziomy efektywności energetycznej transformatorów suchych serii Cotenele 36 kV?

Odp.: Zgodnie z krajową normą GB 20052-2024 „Minimalne dopuszczalne wartości i stopnie efektywności energetycznej transformatorów mocy”, nasze transformatory suche serii 36 kV dzielą się na trzy klasy efektywności energetycznej:Klasa I, klasa II i klasa III. Stopień I to najwyższy poziom z najniższą stratą. Wybór wyższego poziomu efektywności energetycznej może znacznie obniżyć długoterminowe koszty operacyjne.

P5: Jakie są główne różnice między transformatorem suchym 36 kV a transformatorem suchym 10 kV?

Odp.: Główna różnica polega na poziomie napięcia. Wysokie napięcie znamionowe transformatora 36 kV wynosi 36 kV i może być zasilane bezpośrednio z sieci elektroenergetycznej 36 kV, eliminując w ten sposób pośrednie łącze podstacji 10 kV i zmniejszając koszty inwestycji i konserwacji systemu. Ponadto poziom 36 kV wymaga wyższej wytrzymałości izolacji, większych odstępów elektrycznych i dłuższych dróg upływu, co zwiększy koszty projektowania i produkcji. Transformator suchy 10 kV jest częściej stosowany w konwencjonalnych systemach dystrybucyjnych.

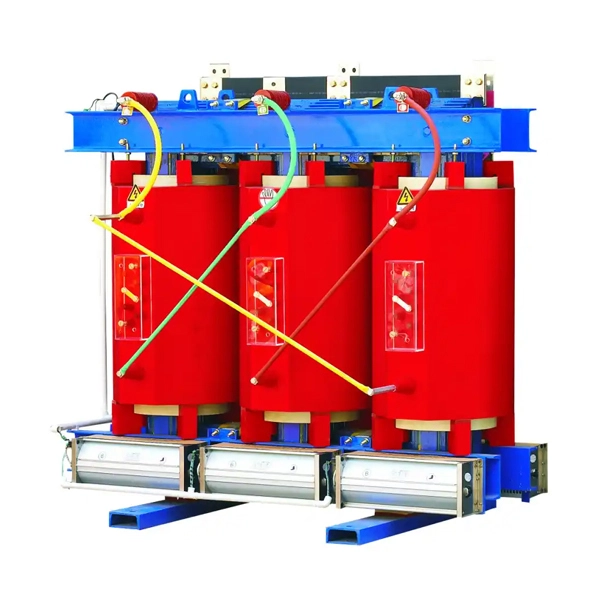

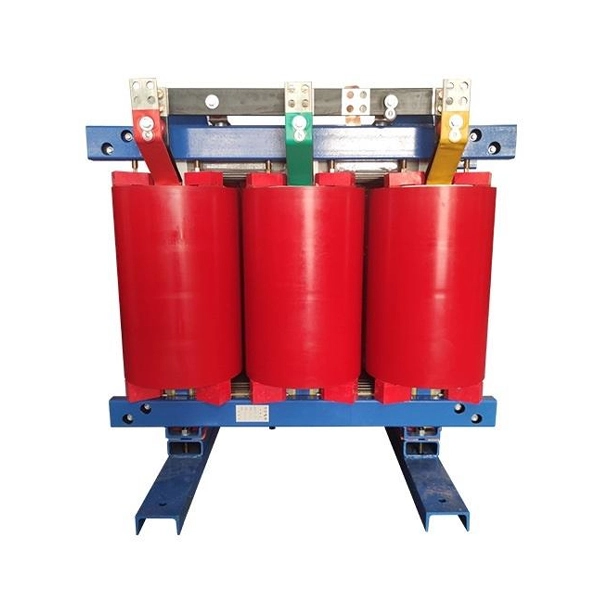

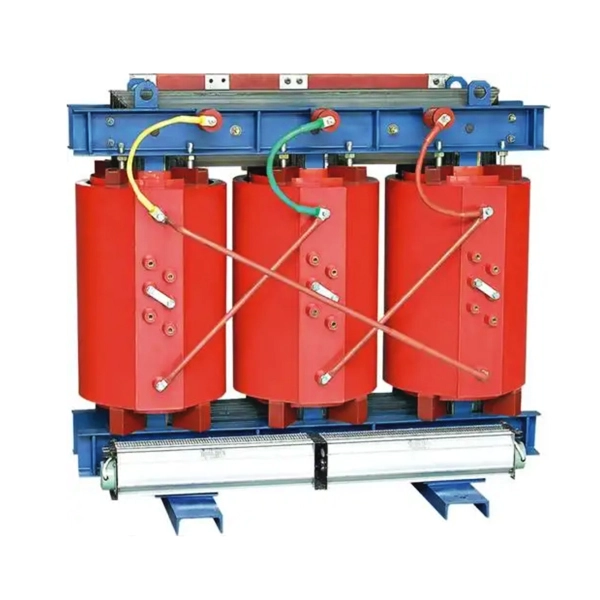

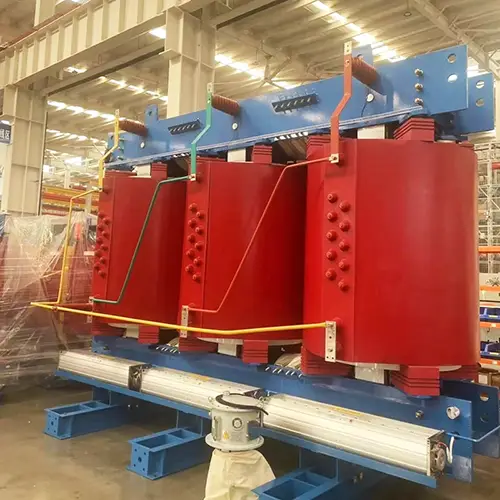

Pokaz produktów
