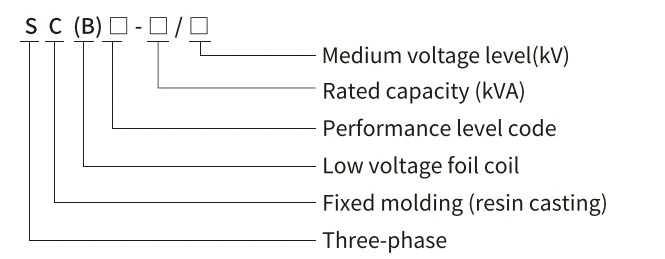

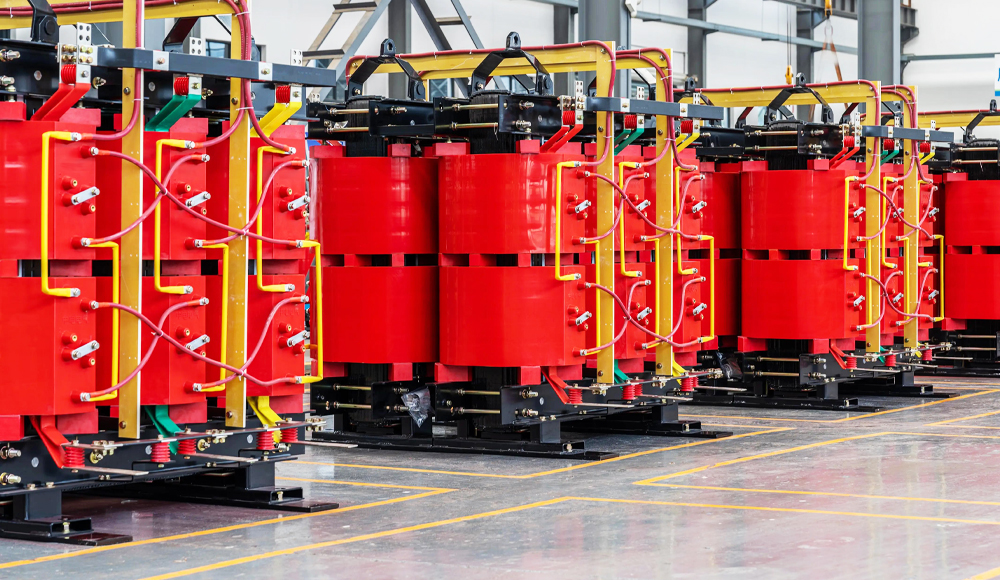

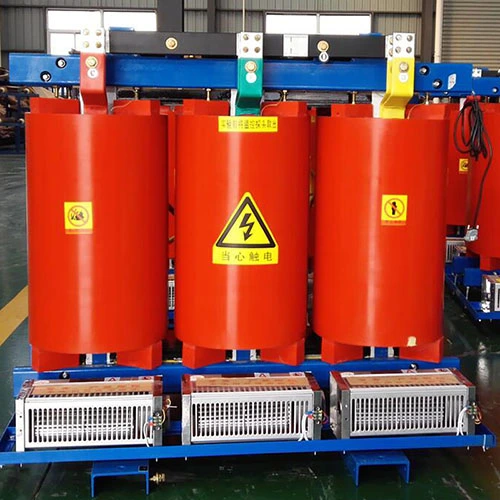

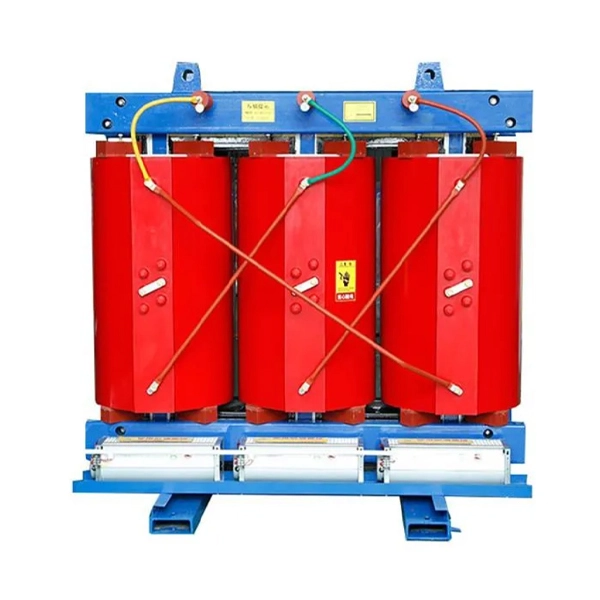

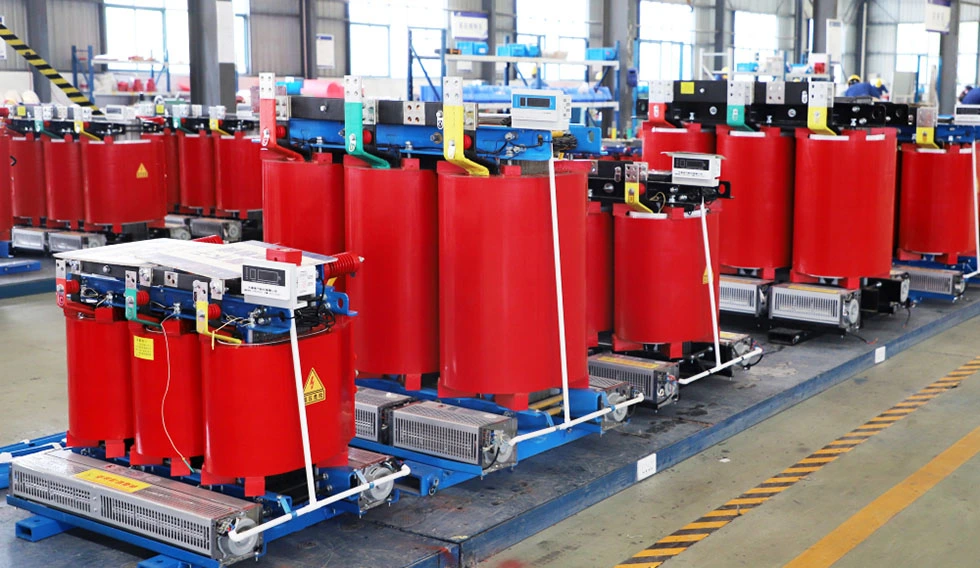

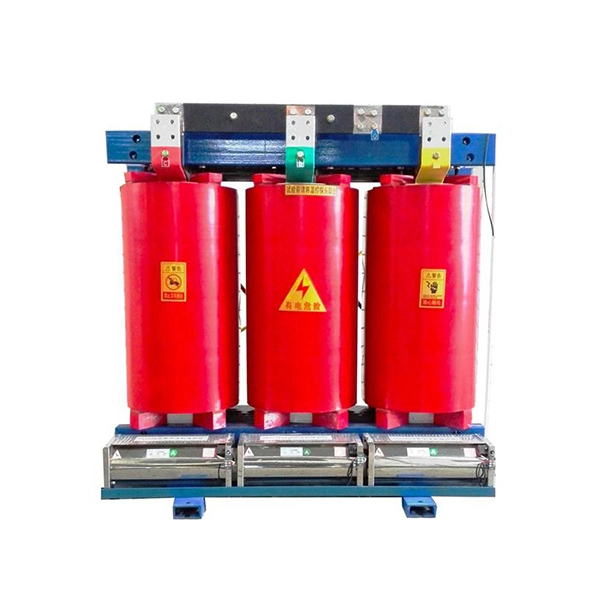

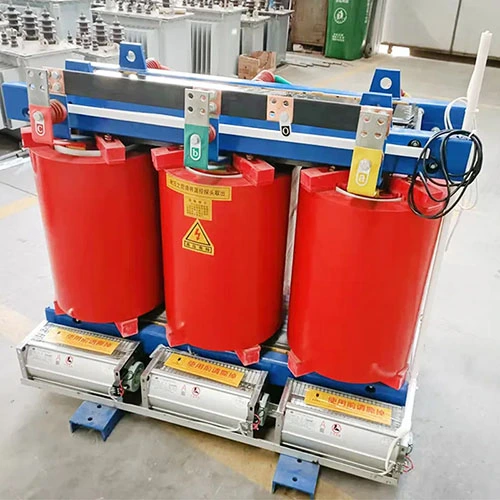

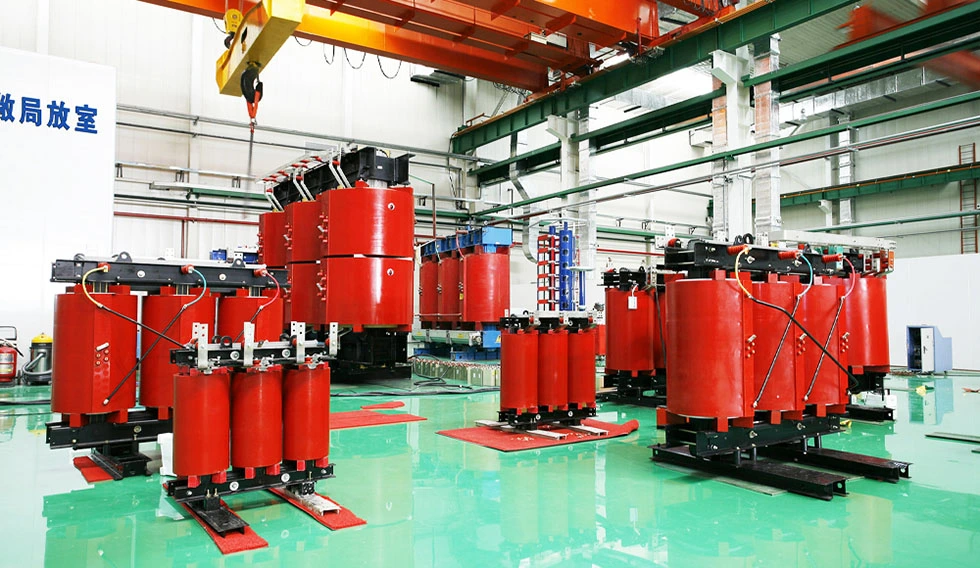

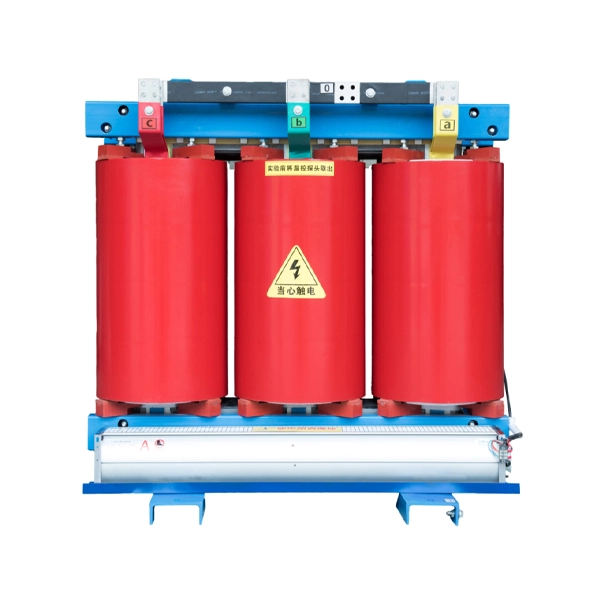

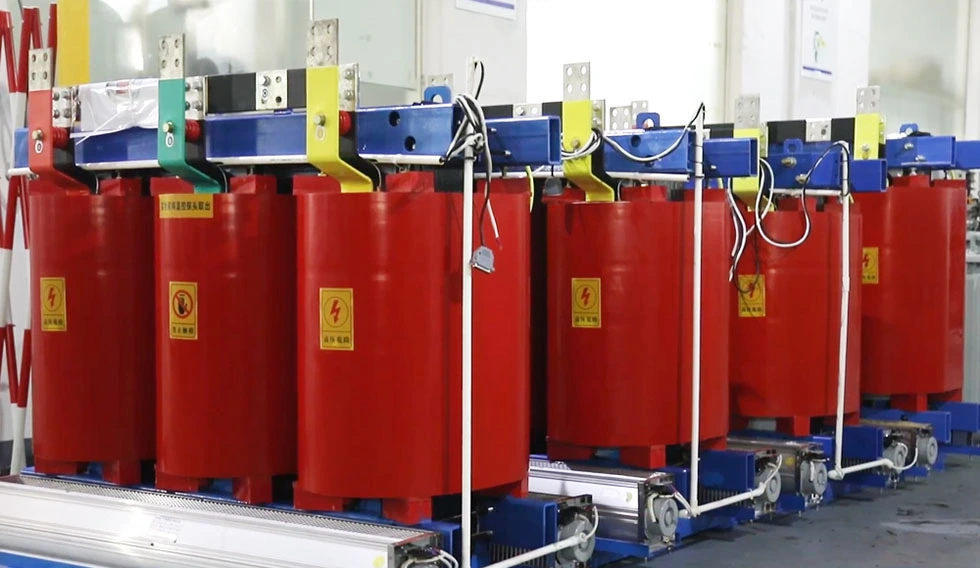

Cotenele jest znanym producentem transformatorów w Chinach. NaszTransformator suchy do zastosowań wewnętrznych 10KVma znaczące zalety, m.inognioodporność, ognioodporność, odporność na eksplozję, bezobsługowa praca, brak zanieczyszczeń i zwarta konstrukcja. Dzięki całkowicie zamkniętym, hermetycznym uzwojeniom można je instalować bezpośrednio w środku obciążenia. Dzięki naukowo uzasadnionej konstrukcji i zaawansowanym technikom odlewania, transformatory suche z żywicy epoksydowej serii SC (B) są wyposażone w transformatory typu suchegoniski poziom wyładowań niezupełnych, niski poziom hałasu podczas pracy i doskonała zdolność rozpraszania ciepła. Przy wymuszonym chłodzeniu powietrzem mogą pracować nieprzerwanie przy 125% obciążenia znamionowego przez dłuższy czas. Każde urządzenie jest wyposażone w inteligentny regulator temperatury, który zapewnia alarm o usterce, ostrzeżenie o przekroczeniu temperatury, wyłączenie awaryjne z powodu przegrzania i funkcje rejestracji czarnej skrzynki. PrzezInterfejs szeregowy RS485, nasze transformatory suche można podłączyć do komputera w celu scentralizowanego monitorowania i sterowania.
| Moc znamionowa (kVA) | Kombinacja napięcia | Połączona etykieta grupy | Rozpraszanie bez obciążenia (W) | Rozpraszanie obciążenia (W) | Prąd bez obciążenia (%) | Napięcie impedancyjne (%) | Rozmiar zewnętrzny (dł. × szer. × wys.) Instalacja 4-Φ18 (mm) | Całkowita waga (kg) | ||||
| Średnie napięcie (kV) | Zakres dotknięcia | Niskie napięcie (kV) | 130 ℃ (B) 100 ℃ | 155 ℃ (F) 120 ℃ | 180 ℃ (wys.) 145 ℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 lub inny |
Dyn11 | 170 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 240 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 330 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 360 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 420 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 480 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
550 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 640 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 790 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 880 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 1040 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1200 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1170 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1360 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1590 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1880 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 2200 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2740 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 2200 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2740 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||

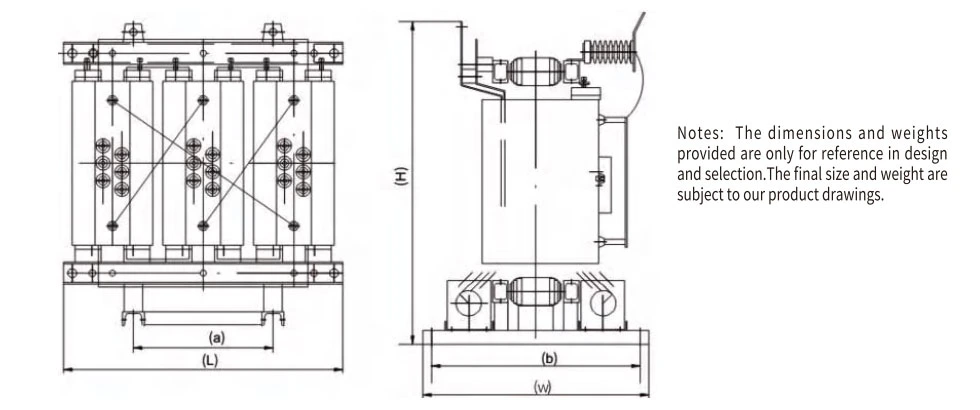

Wymiary transformatora SCB11-30~2500/10kV
| Moc znamionowa (kVA) | Kombinacja napięcia | Połączona etykieta grupy | Rozpraszanie bez obciążenia (W) | Rozpraszanie obciążenia (W) | Prąd bez obciążenia (%) | Napięcie impedancyjne (%) | Rozmiar zewnętrzny (dł. × szer. × wys.) Instalacja 4-φ18 (mm) | Całkowita waga (kg) | ||||
| Średnie napięcie (kV) | Zakres dotknięcia | Niskie napięcie (kV) | 130 ℃ (B) 100 ℃ | 155 ℃ (F) 120 ℃ | 180 ℃ (wys.) 145 ℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 lub inny |
Dyn11 | 150 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 215 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
495 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1210 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1410 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1670 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 1960 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2440 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 1960 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2440 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||
Wymiary transformatora SCB12-30~2500/10kV
| Moc znamionowa (kVA) | Kombinacja napięcia | Połączona etykieta grupy | Rozpraszanie bez obciążenia (W) | Rozpraszanie obciążenia (W) | Prąd bez obciążenia (%) | Napięcie impedancyjne (%) | Rozmiar zewnętrzny (dł. × szer. × wys.) Instalacja 4-φ18 (mm) | Całkowita waga (kg) | ||||
| Średnie napięcie (kV) | Zakres dotknięcia | Niskie napięcie (kV) | 130 ℃ (B) 100 ℃ | 155 ℃ (F) 120 ℃ | 180 ℃ (wys.) 145 ℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 lub inny |
Dyn11 | 135 | 605 | 640 | 685 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 195 | 845 | 900 | 965 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 265 | 1160 | 1240 | 1330 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 290 | 1330 | 1410 | 1520 | 1.7 | 1060×750×960 | 560 | |||||
| 125 | 340 | 1560 | 1660 | 1780 | 1.5 | 1075×750×1000 | 630 | |||||
| 160 | 385 | 1800 | 1910 | 2050 | 1.5 | 1105×900×1045 | 770 | |||||
| 200 | ±2×2,5 ±5 |
445 | 2130 | 2270 | 2440 | 1.3 | 1120×900×1105 | 875 | ||||
| 250 | 515 | 2330 | 2480 | 2660 | 1.3 | 1195×900×1125 | 1055 | |||||
| 315 | 635 | 2940 | 3120 | 3350 | 1.1 | 1555×1150×1175 | 1190 | |||||
| 400 | 705 | 3370 | 3590 | 3850 | 1.1 | 1225×900×1140 | 1500 | |||||
| 500 | 835 | 4130 | 4390 | 4700 | 1.1 | 1315×900×1190 | 1700 | |||||
| 630 | 965 | 4970 | 5290 | 5660 | 0.9 | 1345×900×1265 | 1985 | |||||
| 630 | 935 | 5050 | 5360 | 5760 | 0.9 | 6 | 1555×1150×1175 | 1985 | ||||
| 800 | 1090 | 5890 | 6260 | 6710 | 0.9 | 1600×1150×1220 | 2360 | |||||
| 1000 | 1270 | 6880 | 7310 | 7880 | 0.9 | 1660×1150×1285 | 2775 | |||||
| 1250 | 1500 | 8190 | 8720 | 9330 | 0.9 | 1720×1150×1350 | 3310 | |||||
| 1600 | 1760 | 9940 | 10500 | 11300 | 0.9 | 1780×1150×1405 | 3940 | |||||
| 2000 | 2190 | 12200 | 13000 | 14000 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 14500 | 15400 | 16600 | 0.7 | 1900×1150×1565 | 5495 | |||||
| 1600 | 1760 | 11000 | 11600 | 12500 | 0.9 | 8 | 1780×1150×1405 | 3940 | ||||
| 2000 | 2190 | 13500 | 14300 | 15400 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 15900 | 17000 | 18200 | 0.7 | 1900×1150×1565 | 5495 | |||||
Wymiary transformatora SCB13-30~2500/10kV

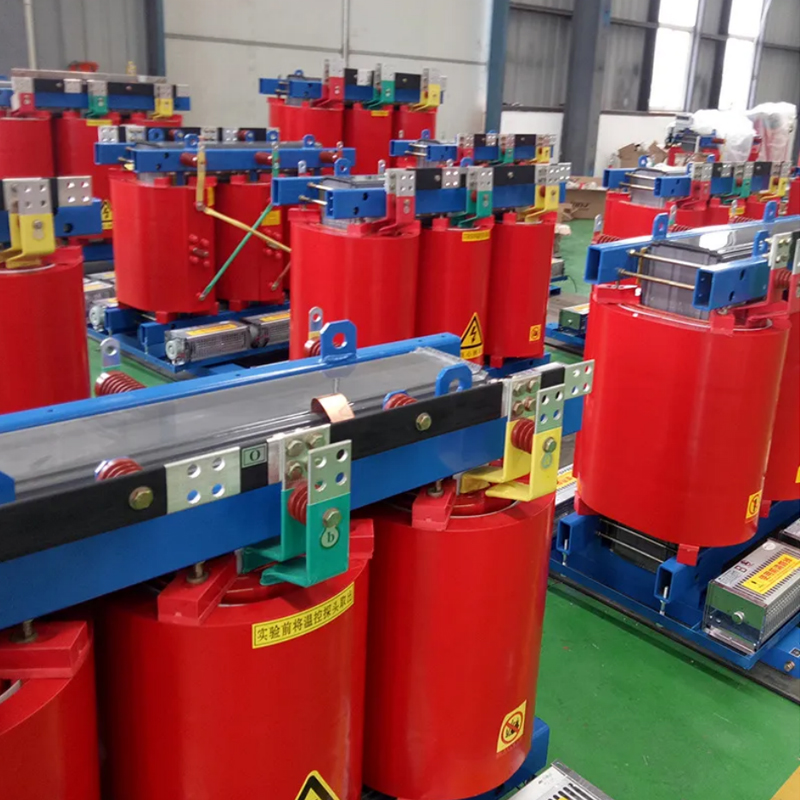

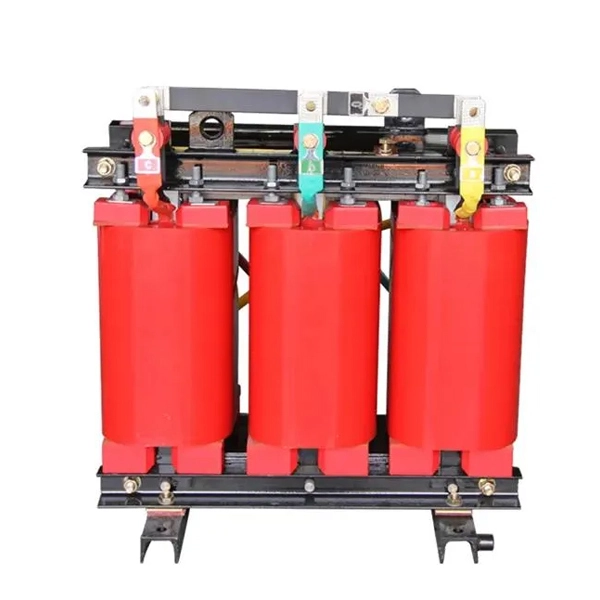

Aby uzyskać najlepszą wydajność elektryczną, wytrzymałość mechaniczną i zarządzanie ciepłem, wewnętrzna struktura transformatora suchego składa się z wielu kluczowych elementów, a wszystkie z nich muszą zostać starannie zaprojektowane.

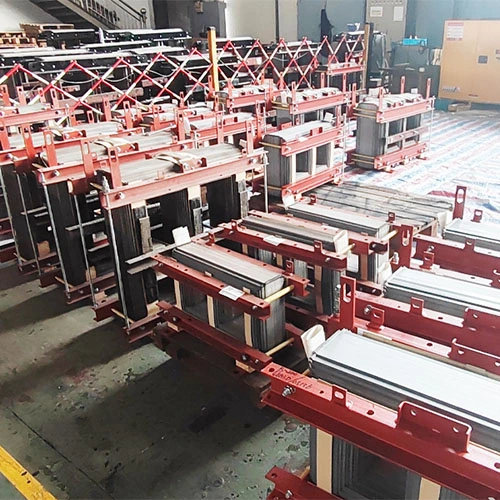

1. Rdzeń magnetyczny
Głównym materiałem rdzenia magnetycznego transformatora suchego jest ogólnielaminowana stal elektrotechniczna (stal krzemowa)lub inne materiały ferromagnetyczne, które mogą zmniejszyć straty prądu wirowego i straty histerezy. Kształt rdzenia magnetycznego może być prostokątny, okrągły lub eliptyczny itp.

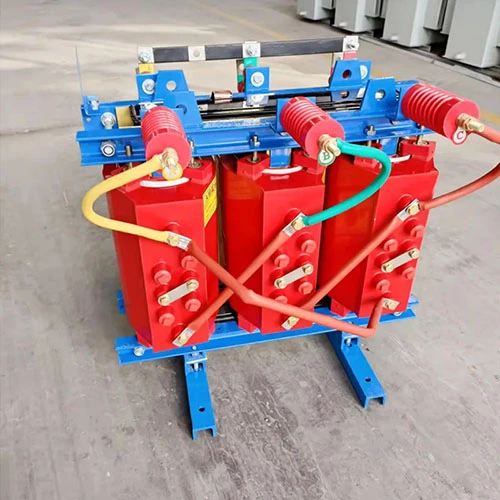

2. Uzwojenia
Uzwojenia transformatora suchego składają się zuzwojenia pierwotnego i wtórnego, zwykle wykonane z przewodów miedzianych lub aluminiowych. Chociaż miedź ma lepszą przewodność niż aluminium, niektórzy klienci często wybierają do swoich uzwojeń przewodniki aluminiowe, aby zaoszczędzić koszty.
3. System izolacji
Układ izolacji transformatora suchego zapewnia izolację elektryczną i mechaniczne podparcie uzwojeń, obejmując głównie:
Hermetyzacja żywicą epoksydową (żywica lana):Uzwojenia są całkowicie uszczelnione żywicą epoksydową, która może zapewnić dobrą ochronę przed wilgocią, kurzem i naprężeniami mechanicznymi.
Impregnacja próżniowo-ciśnieniowa (VPI):Uzwojenia są impregnowane żywicą poliestrową klasy H w warunkach próżni i ciśnienia. Ta rola polega na zwiększeniu wytrzymałości dielektrycznej, wytrzymałości mechanicznej i stabilności termicznej transformatora suchego.
Hermetyzacja próżniowo-ciśnieniowa (VPE):Uzwojenia mają grubszą powłokę izolacyjną niż VPI.
4. Konstrukcja zaciskowa
Konstrukcja zaciskowa jest zwykle używana do mocowania uzwojeń i zespołu rdzenia i może zapewnić wytrzymałość mechaniczną i odpowiednie wyrównanie, co może obejmować kanały chłodzące lub otwory umożliwiające cyrkulację powietrza.
5. Obudowa
Wszystkie komponenty są zamontowane w obudowie, a obudowy są podzielone nawentylowane, niewentylowane lub uszczelnione, w oparciu o środowisko aplikacji. Wentylowane obudowy umożliwiają naturalną lub wymuszoną cyrkulację powietrza w celu chłodzenia, natomiast konstrukcje niewentylowane są stosowane w środowiskach zawierających materiały przewodzące, korozyjne lub palne.
1. Zalety bezpieczeństwa
Zmniejszone zagrożenie pożarowe:Transformatory suche nie zawierają palnego oleju izolacyjnego i nie stwarzają ryzyka pożaru ani eksplozji.
Właściwości samogasnące:Stałe materiały izolacyjne transformatorów suchych są z natury ognioodporne.
Brak emisji toksycznych gazów:W warunkach łuku transformatory suche nie wydzielają niebezpiecznych gazów.
2. Korzyści dla środowiska
Ekologiczne:Ponieważ transformator suchy nie wycieka ani nie rozlewa oleju, może to wyeliminować obawy o zanieczyszczenie wód gruntowych.
Nadaje się do recyklingu:Do 90% materiałów transformatorów suchych nadaje się do recyklingu po zakończeniu okresu użytkowania.
Nie jest wymagana żadna specjalna obudowa:Nie ma potrzeby instalowania szczelnego basenu zbiorczego dla transformatorów suchych.
3. Zalety operacyjne
Te transformatory suche wymagająpraktycznie bez konserwacji--- Żadnych testów cieczy ani filtracji oleju, tylko okazjonalna kontrola wzrokowa --- i chwalę sięwydłużony okres użytkowania do ponad 20 lat. Ze względu na mniejszą liczbę ograniczeń lokalizacyjnych i brak środków ochrony wód gruntowych, transformatory suche mają niższe koszty instalacji. Można je instalować bezpośrednio w pobliżu rzeczywistego miejsca obciążenia, co może znacznie zmniejszyć straty na linii.
4. Elastyczność aplikacji
Transformatory suche mogą być instalowane i stosowane w pomieszczeniach zamkniętych o wysokich wymaganiach bezpieczeństwa pożarowego. Jednocześnie ich całkowicie zamknięte obudowy są w stanie wytrzymać ryzyko zanurzenia w wodzie na obszarach zagrożonych powodzią. Odporny na wilgoć system izolacji transformatorów suchych nie tylko zapewnia stabilną wydajność elektryczną w środowiskach o dużej wilgotności, ale także skutecznie zapobiega kondensacji.
