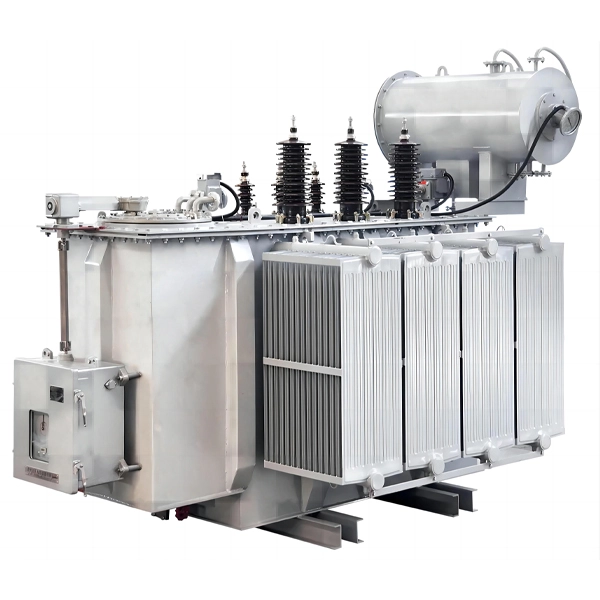

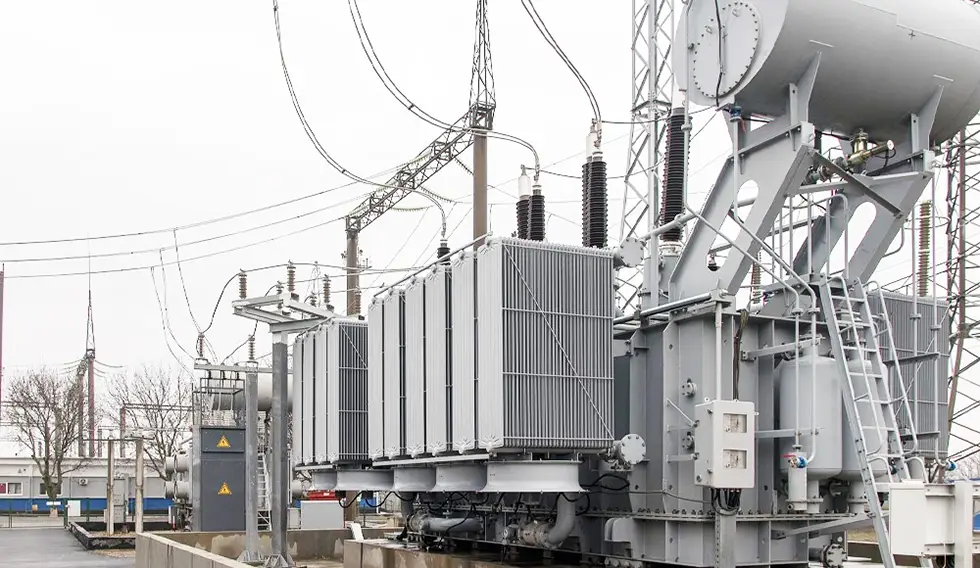

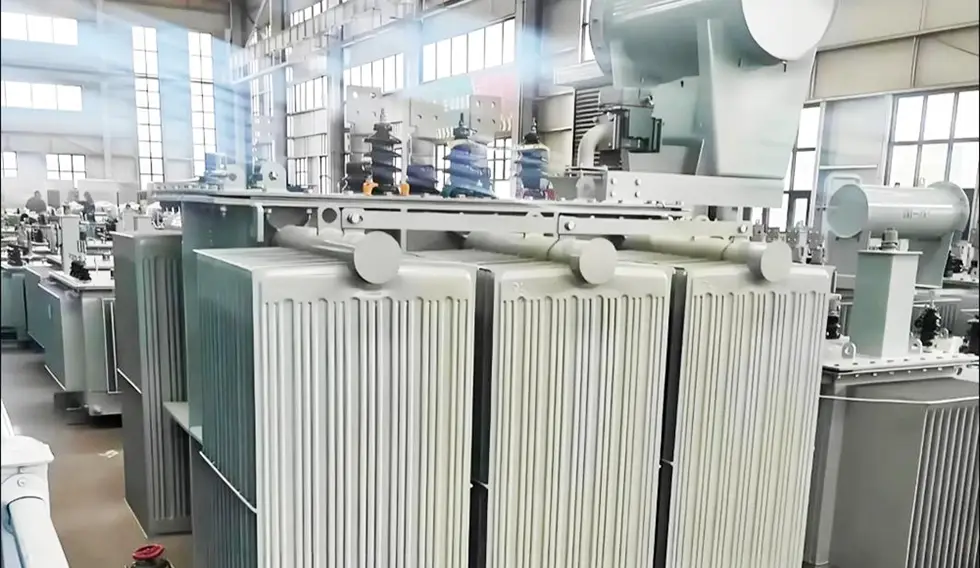

Transformator rozdzielczy zanurzony w oleju 33KV

Od wielu lat Cotenele dostarcza klientom dużą liczbęTransformator rozdzielczy zanurzony w oleju 33KVw wielu podstacjach, elektrowniach, elektrowniach wiatrowych, elektrowniach słonecznych i innych projektach, wśród których reprezentatywny jest projekt elektrowni Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye i elektrownia Rwinkwavu. Ten zanurzony w oleju transformator rozdzielczy 33 kV (35 KV) o napięciu znamionowym po stronie wysokiego napięcia wynosi 33 KV (35 kV) i wykorzystuje olej transformatorowy jako medium izolacyjne i chłodzące. Jest to statyczne urządzenie elektryczne, które w oparciu o zasadę indukcji elektromagnetycznej przekształca jedną wartość napięcia (prądu) prądu przemiennego na inną (lub kilka) wartości napięcia (prądu) prądu przemiennego o tej samej częstotliwości, ale o różnych wielkościach.

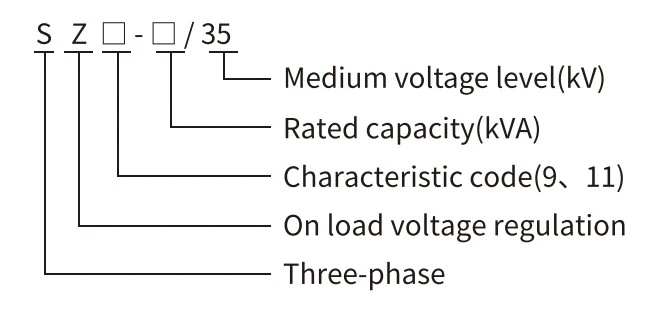

Model i znaczenia

Co to jest transformator rozdzielczy zanurzony w oleju 33KV?

Transformator rozdzielczy zanurzony w oleju 33 kV to transformator rozdzielczy, którego napięcie znamionowe po stronie wysokiego napięcia wynosi 35 kV i który wykorzystuje olej transformatorowy jako medium izolacyjne i chłodzące. Jest to statyczne urządzenie elektryczne, które w oparciu o zasadę indukcji elektromagnetycznej przekształca jedną wartość napięcia (prądu) prądu przemiennego na inną (lub kilka) wartości napięcia (prądu) prądu przemiennego o tej samej częstotliwości, ale o różnych wielkościach.

Zgodnie z odpowiednimi normami częstotliwość znamionowa olejowego transformatora dystrybucyjnego 35 kV wynosi 50 Hz, a moc znamionowa zazwyczaj waha się od 30 kVA do 2500 kVA (w kategorii transformatorów dystrybucyjnych). Niektóre jednostki o większej mocy mogą należeć do kategorii transformatorów mocy, o mocy do 31 500 kVA i większej.

Standardowe wymagania środowiskowe

1. Temperatura otoczenia:

- Wartość maksymalna: +40°C

- Wartość minimalna: -25°C

- Średnia miesięczna: nie przekraczać +30°C

- Średnia roczna: nie przekraczać +20°C

2. Wysokość:Miejsce instalacji powinno znajdować się na wysokości nie większej niż 1000 m nad poziomem morza.

3.Przebieg napięcia zasilania powinien być zasadniczo sinusoidalny.

4.Napięcia zasilania trójfazowego powinny być w przybliżeniu zrównoważone.

5.Całkowite zniekształcenie harmoniczne (THD) prądu obciążenia jest ograniczone do maksymalnie 5% prądu znamionowego.

6. Miejsce instalacji:Transformator można umieścić wewnątrz budynku lub na otwartej przestrzeni.

Standardy

Międzynarodowe standardy:

- IEC 60076-1:2011 - Transformatory mocy - Część 1: Postanowienia ogólne

– IEC 60076-2:2011 – Transformatory mocy – Część 2: Wzrost temperatury w przypadku typów zanurzonych w cieczy

- IEC 60076-3:2013+AMD1:2018 - Transformatory mocy - Część 3: Poziomy izolacji, testy dielektryczne i odstępy powietrzne na zewnątrz

– IEC 60076-5:2006 – Transformatory mocy – Część 5: Wytrzymałość zwarciowa

– IEC 60076-10:2016 – Transformatory mocy – Część 10: Pomiar poziomów ciśnienia akustycznego

Normy krajowe:

- GB/T 1094.1-2013 - Transformatory mocy - Część 1: Wymagania ogólne

- GB/T 1094.2-2013 - Transformatory mocy - Część 2: Wzrost temperatury transformatorów zanurzonych w cieczy

- GB/T 1094.5-2008 - Transformatory mocy - Część 5: Wytrzymałość na zwarcia

- GB/T 1094.10-2003 - Transformatory mocy - Część 10: Oznaczanie poziomów hałasu akustycznego

- GB/T 1094.3-2017 - Transformatory mocy - Część 3: Poziomy izolacji, testy dielektryczne i zewnętrzne prześwity w powietrzu

Parametry techniczne transformatorów olejowych 33KV

S13-35kV Parametry techniczne transformatora regulującego napięcie bez wzbudzenia (0,4kV)

S13-35kV Parametry techniczne transformatora regulującego napięcie bez wzbudzenia (3,15~15kV)

S13-35kV Parametry techniczne transformatora regulującego napięcie bez wzbudzenia (6,3~15kV)

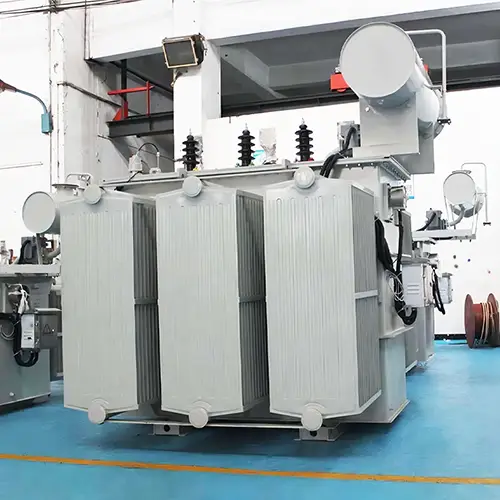

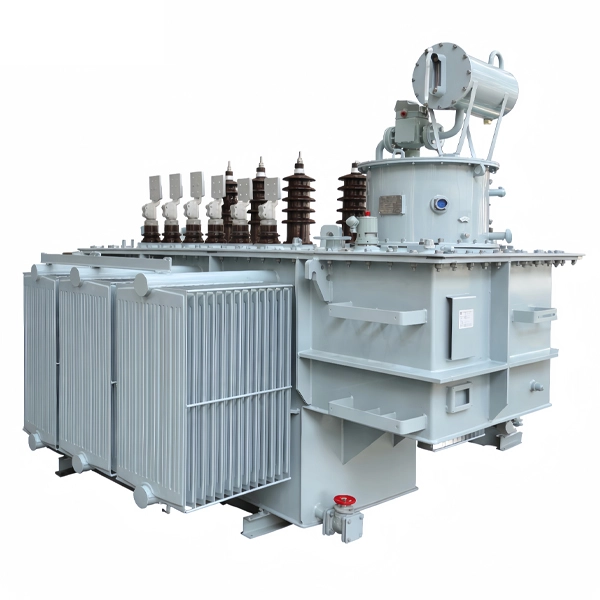

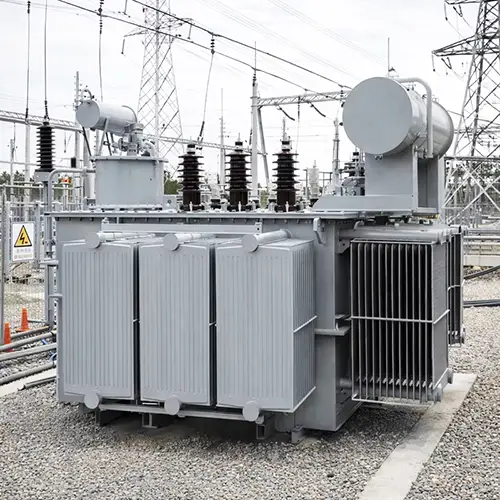

Struktura produktu Transformatory rozdzielcze mocy 33 kV

Transformator mocy zanurzony w oleju 33 kV obejmuje głównie następujące elementy podstawowe:

1. Rdzeń (obwód magnetyczny):Obwód magnetyczny transformatora mocy 33 kV składa się z walcowanych na zimno laminatów ze stali krzemowej o wysokiej przenikalności magnetycznej i orientacji ziaren. W rdzeniu zastosowano wielostopniową, zakładkową strukturę złącza, aby zmniejszyć straty i hałas bez obciążenia. W transformatorze trójfazowym pionowe części rdzenia nazywane są nogami rdzenia (na których umieszczone są uzwojenia), a części poziome nazywane są jarzmami (które uzupełniają obwód magnetyczny).

2. Uzwojenia (cewki):Główne elementy służące do przesyłu i konwersji energii elektrycznej. Z wyjątkiem jednostek o małej wydajności, w których stosuje się drut miedziany, uzwojenia niskiego napięcia są zazwyczaj typu cylindrycznego nawiniętego folią z folii miedzianej; uzwojenia wysokiego napięcia przyjmują wielowarstwową strukturę cylindryczną. Konstrukcje te zapewniają zrównoważony rozkład amperozwojów, niski strumień upływu, wysoką wytrzymałość mechaniczną i dużą odporność na zwarcia.

3. Zbiornik:Płaszcz transformatora mocy 33 kV zawiera żelazny rdzeń i uzwojenia wewnątrz. Zbiornik paliwa ma falistą konstrukcję radiatora, która zapewnia dobrą oddychalność i może kompensować zmiany objętości oleju spowodowane wahaniami temperatury. Niektóre sklepy wykorzystują również zbiorniki paliwa typu dzwonowego lub całkowicie zamknięte konstrukcje zbiorników paliwa do transformacji napięcia.

4. Konserwator (Konserwator Oleju):Konserwator połączony jest ze zbiornikiem rurociągiem i służy do magazynowania oleju oraz kompensacji zmian jego objętości. W niektórych nowoczesnych transformatorach mocy zbiorniki z tektury falistej zastąpiły funkcję konserwatora oleju.

5. Tuleje izolacyjne:Tuleja izolacyjna transformatora mocy jest elementem izolacyjnym umieszczonym pomiędzy prętem przewodzącym a pokrywą zbiornika oleju, zapewnia również izolację i mechaniczne wsparcie dla pręta przewodzącego.

6. Przełącznik zaczepów:Przełączniki zaczepów służą głównie do regulacji napięcia transformatorów mocy i istnieją dwa typy: bez obwodu (bez napięcia) i pod obciążeniem (pod napięciem).

7. Inne akcesoria:Zawiera kilka akcesoriów, takich jak przekaźniki gazowe (przekaźniki Buchholza), odpowietrzniki (silikonowe maski oddechowe), urządzenia nadmiarowe ciśnienia, termometry, filtry oleju itp.

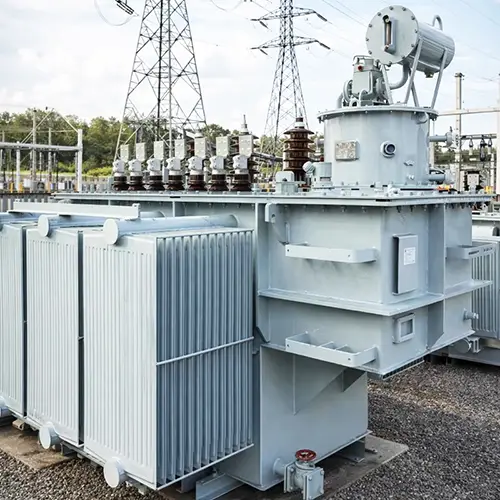

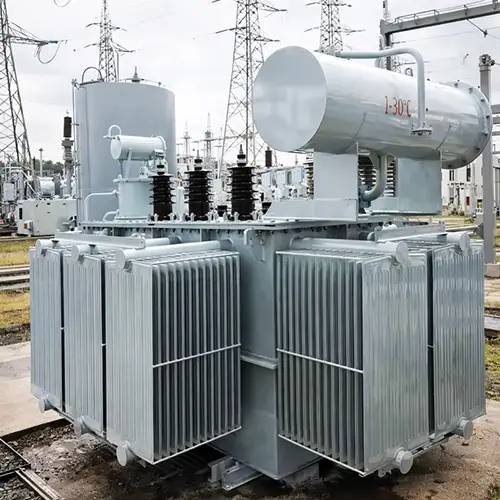

Klasyfikacja transformatorów mocy 33kV

Zalety produktu transformatorów mocy 33kV

Transformator olejowy 35 kV oferuje następujące główne zalety:

1. Niskie straty:Dzięki zastosowaniu wysokiej jakości stali krzemowej o wysokiej przepuszczalności o ziarnie zorientowanym oraz zoptymalizowanych konstrukcji rdzenia i uzwojenia, straty bez obciążenia można zmniejszyć o ponad 20% w porównaniu z konwencjonalnymi transformatorami, a straty obciążeniowe o ponad 10%. Seria S22 osiąga 15-20% niższe straty bez obciążenia niż typ S11.

2. Niski poziom hałasu:Wybierając wysokiej jakości materiały rdzenia, odpowiednią gęstość rdzenia magnetycznego i technologię segmentowego łączenia laminowanego, można skutecznie zmniejszyć hałas. W przypadku urządzeń o mocy 1000 kVA poziom hałasu można kontrolować poniżej 50 decybeli.

3. Wysoka odporność na zwarcia:Wykorzystanie metody analizy dynamicznej do obliczania siły mechanicznej zwarcia; Uzwojenie jest nawijane w procesie zagniatania, aby zapewnić wysoką wytrzymałość mechaniczną. Transformator ten wytrzymuje prądy udarowe do 32-krotności prądu znamionowego w testach zwarciowych.

4. Niski wzrost temperatury:Rozkład przepływu oleju jest obliczany i optymalizowany w celu zmniejszenia temperatur gorących punktów i wzrostu średniej temperatury uzwojenia.

5. Całkowicie uszczelnione, bezobsługowe:W naszym transformatorze mocy zastosowano całkowicie zamknięty zbiornik oleju, który może odizolować olej od powietrza i spowolnić starzenie się izolacji. Zbiorniki z żebrami falistymi zastępują konserwator, skutecznie zapobiegając przedostawaniu się wilgoci i tlenu. Okres bezobsługowy może przekroczyć 20 lat.

6. Łatwa instalacja i konserwacja:Stosunkowo niewielkie rozmiary i niski koszt. Konstrukcja z rdzeniem niepodnoszącym pozwala transformatorowi wytrzymać wibracje transportowe.

7. Dostępna inteligentna funkcjonalność:Niektóre modele transformatorów można wyposażyć w funkcje „zdalnego sygnału, zdalnego pomiaru, zdalnej regulacji i zdalnego sterowania” (cztery zdalne), aby zapewnić bezobsługową pracę podstacji.

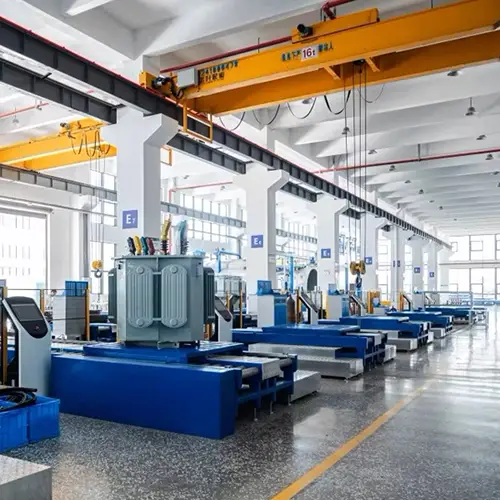

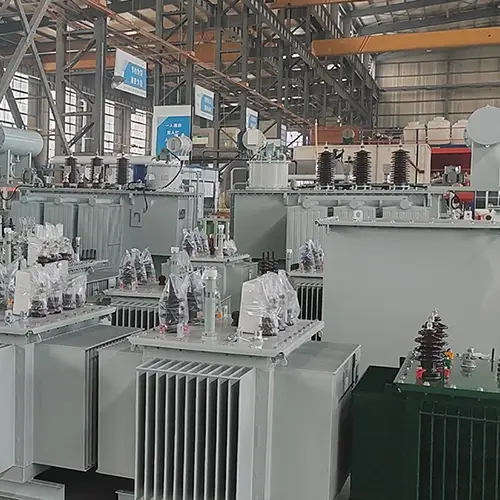

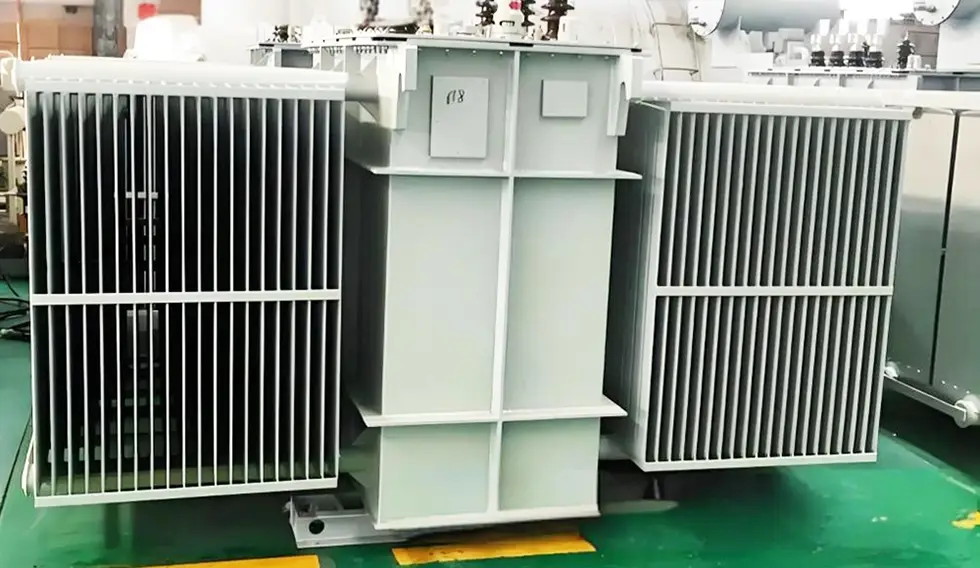

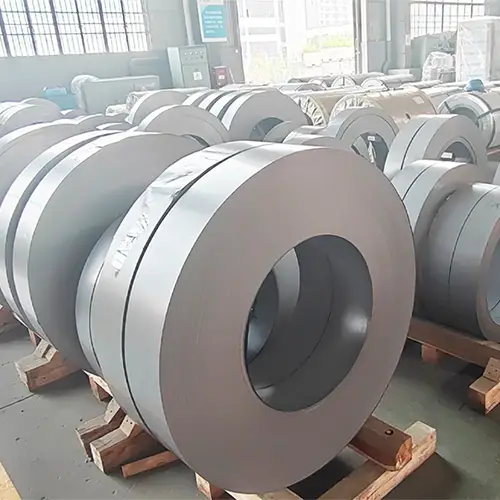

Warsztat

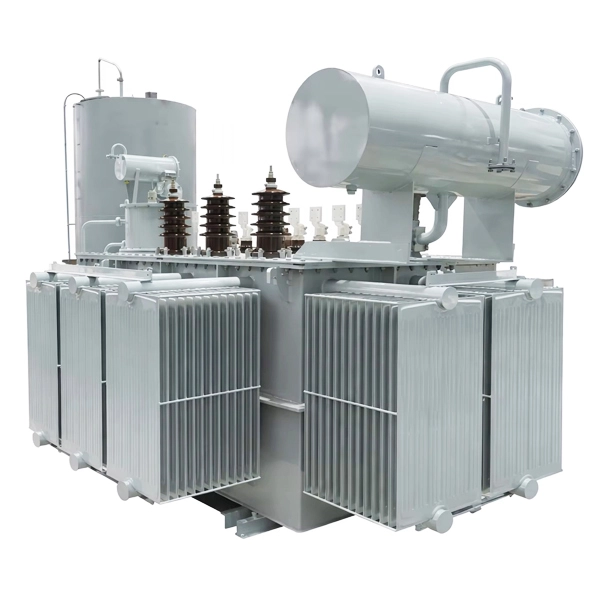

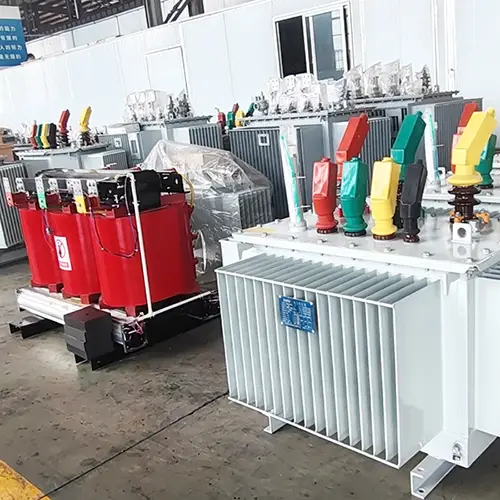

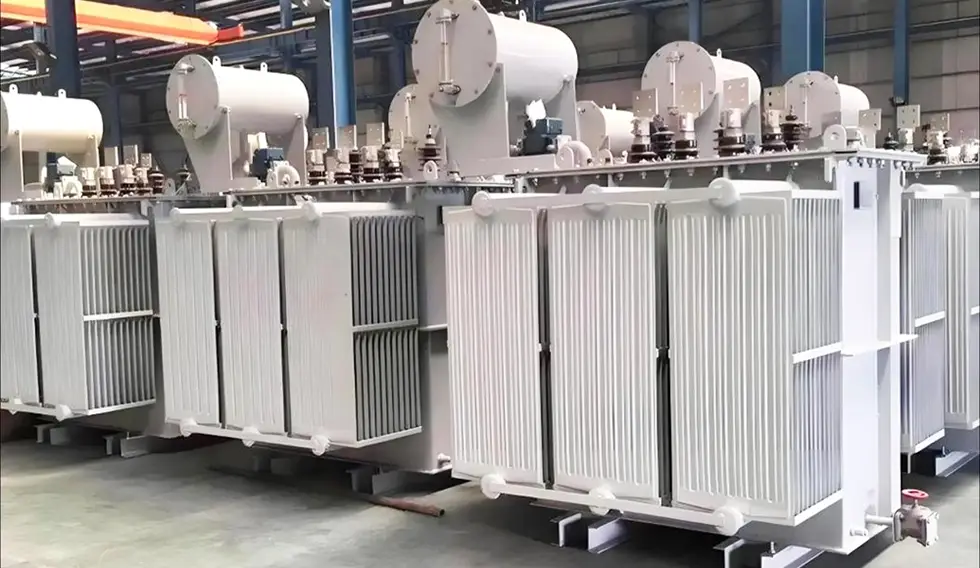

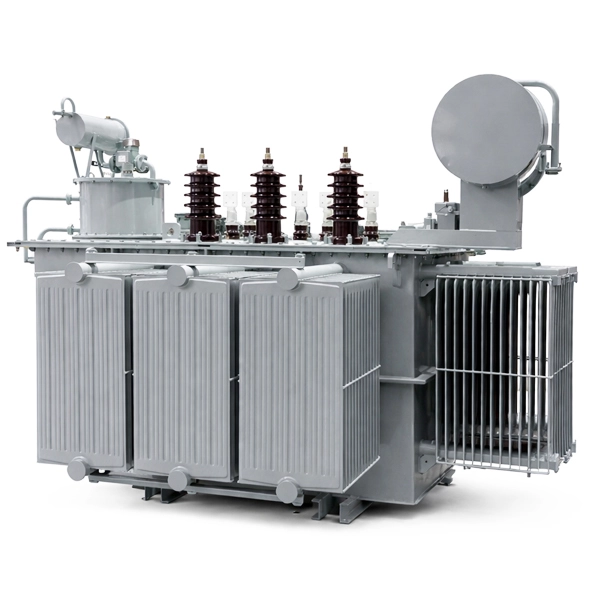

Pokaz produktów
