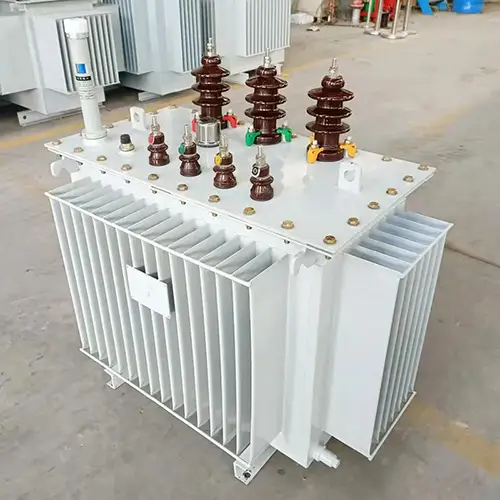

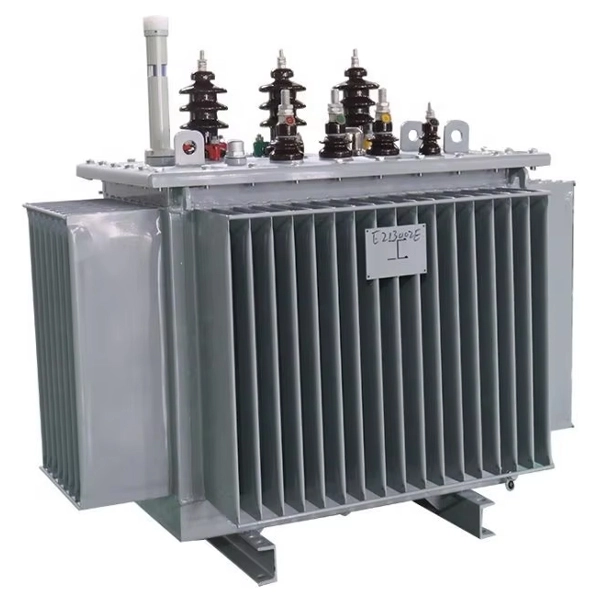

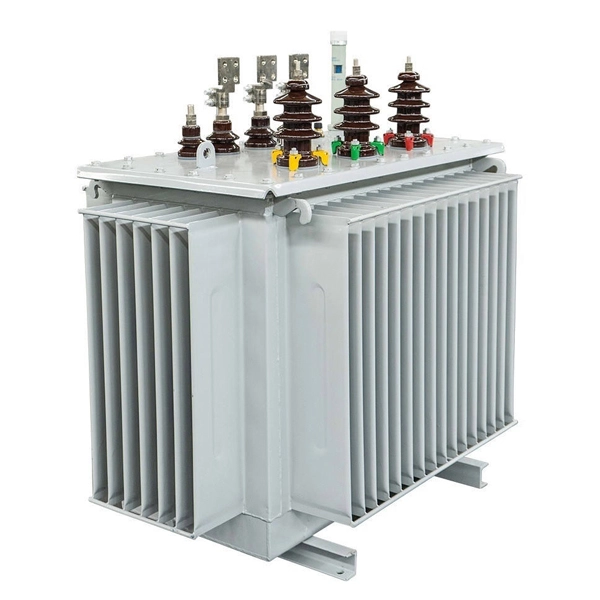

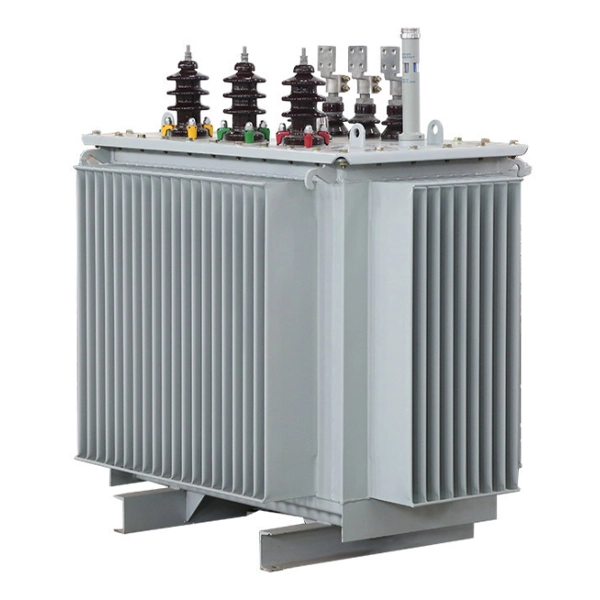

Transformator mocy 10 kV zanurzony w oleju

Cotenele jest producentem i eksporterem transformatorów mocy zlokalizowanym w „Elektrycznej Stolicy Chin” – w miastach Liushi, Yueqing i Wenzhou. Nasz transformator dystrybucyjny zanurzony w oleju 10 kV ma szerokie zastosowanie w systemach dystrybucji energii, takich jak miejskie i wiejskie sieci dystrybucyjne, przedsiębiorstwa przemysłowe i górnicze, kompleksy handlowe i inne scenariusze wielu zastosowań.

Jako producent i eksporterTransformator mocy 10 kV zanurzony w olejuw Chinach dostarczyliśmy wiele transformatorów mocy na rynki zagraniczne, takie jak Europa, Afryka, Ameryka Południowa, Bliski Wschód itp. Transformatory zanurzone w oleju 10 KV wykorzystują olej izolacyjny jako główny środek izolacyjny, a także polegają na oleju jako medium chłodzącym. Ten transformator do dystrybucji mocy oferuje wyjątkowe zalety, takie jakniski koszt, doskonałe odprowadzanie ciepła, duża przeciążalność i długa żywotnośćco czyni je od dawna głównym wyborem w scenariuszach dystrybucji średniego i niskiego napięcia. Nasz olejowy transformator rozdzielczy 10 kV jest zgodny z odpowiednią normą międzynarodowąIEC60076i rodzimych standardówGB/T 6451-2023, GB 1094itp.

10kv Oil Immersed Distribution Power Transformer

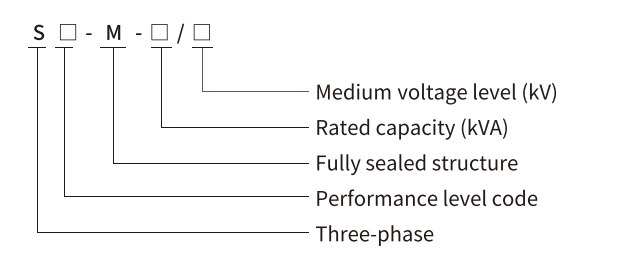

Model i znaczenia

10kv Oil Immersed Distribution Power Transformer


Normy dla transformatora dystrybucyjnego zanurzonego w oleju 10KV

Kategoria standardowa Nazwa standardowa
Krajowy (GB/T) GB/T 1094.1-2013 Transformatory mocy – Część 1: Informacje ogólne
GB/T 1094.2-2013 Transformatory mocy – Część 2: Wzrost temperatury w transformatorach zanurzonych w cieczy
GB/T 1094.3-2017 Transformatory mocy – Część 3: Poziomy izolacji, testy dielektryczne i zewnętrzne prześwity w powietrzu
GB/T 1094.5-2008 Transformatory mocy – Część 5: Odporność na zwarcia
GB/T 1094.10-2003 Transformatory mocy – Część 10: Oznaczanie poziomów dźwięku
Międzynarodowy (IEC) IEC 60076-1:2011 Transformatory mocy – Część 1: Postanowienia ogólne
IEC 60076-2:2011 Transformatory mocy – Część 2: Wzrost temperatury w transformatorach zanurzonych w cieczy
IEC 60076-3:2013+AMD1:2018 Transformatory mocy – Część 3: Poziomy izolacji, testy dielektryczne i prześwity zewnętrzne w powietrzu
IEC 60076-5:2006 Transformatory mocy – Część 5: Odporność na zwarcia
IEC 60076-10:2016 Transformatory mocy – Część 10: Oznaczanie poziomów dźwięku
10kv Oil Immersed Distribution Power Transformer

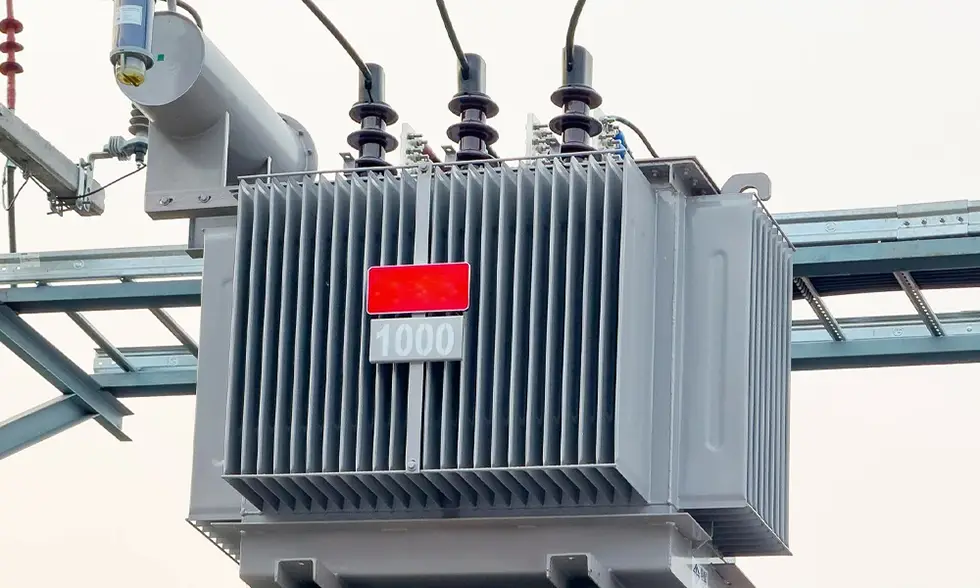

Co to jest transformator dystrybucyjny zanurzony w oleju 10KV?

Transformator olejowy 10 kV (powszechnie nazywany „transformatorem rozdzielczym”) to statyczne urządzenie elektryczne stosowane w systemach dystrybucyjnych do przekształcania napięcia i prądu przemiennego oraz przesyłania energii elektrycznej w oparciu o prawo indukcji elektromagnetycznej, z uzwojeniami izolowanymi olejem izolacyjnym. Ogólnie odnosi się do transformatorów pracujących w sieciach dystrybucyjnych o klasie napięcia 10 kV i mocy znamionowej 6300 kVA lub niższej, bezpośrednio dostarczających energię do odbiorców końcowych.

Tego rodzaju transformatory mocy są odpowiednie dla prądu przemiennego 50/60 Hz, trójfazowa maksymalna moc znamionowa do 2500 kVA (maksymalna moc jednofazowa 833 kVA, ogólnie nie zalecana). Można je stosować wewnątrz lub na zewnątrz. Jednostki o mocy ≤315 kVA mogą być montowane na słupie. Standardowe warunki pracy: temperatura otoczenia nie wyższa niż 40°C i nie niższa niż -25°C; maksymalna średnia temperatura dobowa 30°C; maksymalna średnioroczna temperatura 20°C; wilgotność względna ≤90% (przy temperaturze otoczenia 25°C); wysokość ≤1000m. Jeżeli warunki różnią się od powyższych, należy dokonać odpowiednich korekt ratingu zgodnie z odpowiednimi standardami.


Struktura produktu

10kv Oil Immersed Distribution Power Transformer

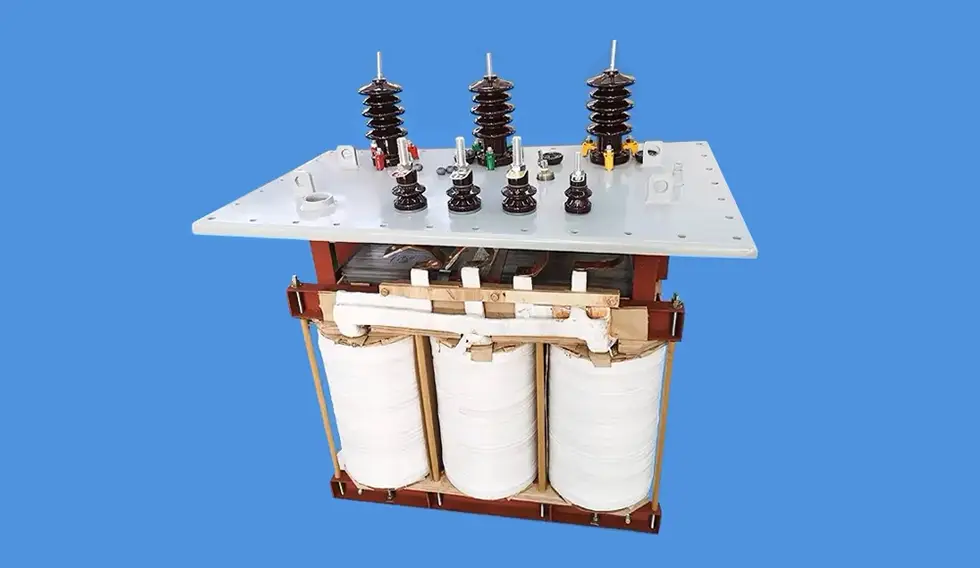

Konstrukcja olejowego transformatora dystrybucyjnego 10 kV składa się z korpusu głównego, konserwatora, tulejek izolacyjnych, przełącznika zaczepów, urządzeń ochronnych itp.

1. Korpus główny

Główny korpus składa się z rdzenia, uzwojeń i oleju izolacyjnego – elektromagnetycznej części transformatora.

Rdzeń:Obwód magnetyczny transformatora zbudowany jest z ułożonych w stos blach ze stali krzemowej walcowanej na gorąco lub na zimno o grubości 0,35 lub 0,5 mm, z powierzchnią lakieru izolacyjnego. Rdzeń składa się z nóg rdzenia (w których umieszczone są uzwojenia) i jarzm (zamykających obwód magnetyczny). Struktury rdzeniowe są zasadniczo typu rdzeniowego lub typu powłoki, przy czym najczęściej stosowany jest typ rdzenia. W niektórych produktach z najwyższej półki zastosowano trójwymiarowy rdzeń uzwojony, w którym trzy nóżki ułożone są w trójkąt równoboczny, co skutkuje pozbawionym przerw obwodem magnetycznym, niższymi stratami i zmniejszonym hałasem.

Uzwojenia:Obwód elektryczny transformatora, zwykle uzwojony z izolowanego płaskiego lub okrągłego drutu miedzianego wokół wzornika. Uzwojenia są umieszczone na nogach rdzenia, przy czym uzwojenie niskiego napięcia (LV) znajduje się w warstwie wewnętrznej, a uzwojenie wysokiego napięcia (HV) w warstwie zewnętrznej. Cylindry izolacyjne oddzielają rdzeń od uzwojenia NN i NN od uzwojenia WN. W przypadku uzwojeń niskiego napięcia powszechna jest konstrukcja cylindryczna z folii miedzianej (z wyjątkiem bardzo małych pojemności). Uzwojenia WN wykorzystują wielowarstwową konstrukcję cylindryczną, aby zrównoważyć rozkład amperozwojów, zmniejszyć strumień błądzący i zapewnić wysoką wytrzymałość mechaniczną i odporność na zwarcia.

Olej izolacyjny:Składa się głównie z naftenów, alkanów i związków aromatycznych. Spełnia dwie funkcje: (a) zapewnia izolację pomiędzy uzwojeniami, pomiędzy uzwojeniami a rdzeniem oraz pomiędzy uzwojeniami a zbiornikiem; (b) rozpraszanie ciepła przez konwekcję podczas ogrzewania. Typowe typy to nr 10, nr 25 i nr 45, gdzie liczba wskazuje temperaturę krzepnięcia w °C (np. olej nr 25 krzepnie w temperaturze -25°C). Wybór zależy od lokalnego klimatu.

2. Zbiornik

Zbiornik stanowi zewnętrzną obudowę transformatora olejowego, spawaną z blach stalowych. Zatrzymuje olej i inne składniki. W transformatorach średnich i małych kadź składa się z obudowy i pokrywy. Zespół rdzenia i cewki jest umieszczony wewnątrz obudowy i można go wyjąć w celu konserwacji po zdjęciu pokrywy. Zbiornik wyposażony jest także w zawór spustowy oleju, śrubę uziemiającą, tabliczkę znamionową itp.

3. Konserwator (konserwator oleju)

Konserwator montowany na górze zbiornika ma objętość około 10% objętości zbiornika i jest połączony ze zbiornikiem rurą. Gdy olej rozszerza się lub kurczy pod wpływem temperatury, konserwator dostarcza lub przechowuje olej, zapewniając, że rdzeń i uzwojenia pozostają zanurzone. Zmniejsza także kontakt oleju z powietrzem, spowalniając degradację oleju. Wziernik (wskaźnik poziomu oleju) na konserwatorze pokazuje poziom oleju skalibrowany temperaturowo. Konserwator często wyposażony jest w odpowietrznik (osuszarkę z żelem krzemionkowym), który usuwa wilgoć i zanieczyszczenia z napływającego powietrza.

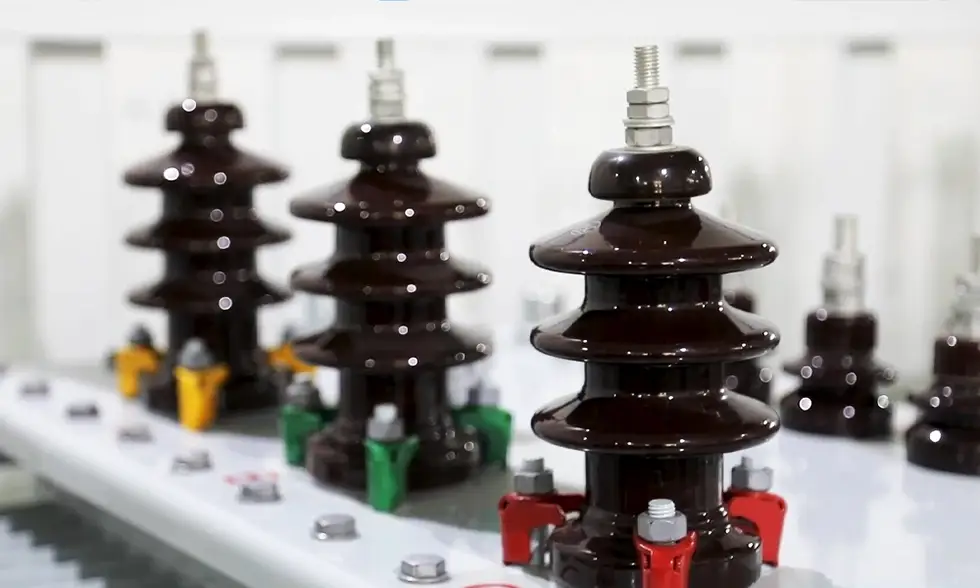

4. Tuleje izolacyjne

Tulejki to główne elementy izolacyjne wystające przez pokrywę zbiornika. Wyciągają przewody uzwojenia WN i NN ze zbiornika, zapewniają izolację od masy (zbiornika i rdzenia) oraz mocują połączenia zewnętrzne. Tuleje HV są wyższe, tuleje LV krótsze.

5. Stuknij Zmień

Zamontowany na uzwojeniu WN przełącznik zaczepów zmienia liczbę skutecznych zwojów w celu regulacji napięcia wyjściowego. Gdy napięcie zasilania ulega zmianie, przełącznik zaczepów reguluje napięcie w celu utrzymania stabilnego napięcia wtórnego. Typy: przełącznik zaczepów pod obciążeniem (może pracować pod obciążeniem) i przełącznik zaczepów pod obciążeniem (bez obciążenia) (wymaga odłączenia zasilania).

6. Urządzenia ochronne

Przekaźnik gazu (Buchholza):Montowany na rurze pomiędzy zbiornikiem a konserwatorem - stanowi podstawowe zabezpieczenie przed uszkodzeniami wewnętrznymi. W przypadku poważnych usterek wyzwala wyłącznik; w przypadku drobnych usterek sygnalizuje alarm. Zgodnie z GB/T 6451 transformatory ≥800 kVA powinny być wyposażone w przekaźnik Buchholza.

Otwór wentylacyjny przeciwwybuchowy (urządzenie nadmiarowe ciśnienia):Montowany na pokrywie zbiornika, uszczelniony szklaną membraną. Jeżeli wystąpi poważna usterka i nastąpi awaria przekaźnika Buchholza, membrana pęka, uwalniając ciśnienie i zapobiegając eksplozji.

Termometr:Monitoruje górną temperaturę oleju. Transformatory ≥1000kVA muszą być wyposażone w zewnętrzny termometr sygnałowy, do którego można podłączyć sygnał zdalny.

7. Sprzęt chłodzący

Obejmuje grzejniki lub chłodnice zamontowane na ścianie zbiornika, połączone ze zbiornikiem rurami. Różnica temperatur pomiędzy górnym i dolnym olejem wywołuje naturalną konwekcję, obniżając temperaturę oleju. Metody chłodzenia: olej-naturalny-powietrze-naturalny (ONAN), olej-naturalny wymuszony powietrzem (ONAF), olej-naturalny wymuszony wodą (OFWF), wymuszony obieg oleju (OFAF) itp.


Zalety produktu

W porównaniu do innych typów (np. transformatorów suchych), olejowe transformatory dystrybucyjne oferują:

1. Niski koszt - wysoka opłacalność

Dojrzała produkcja i tańsze materiały (stal krzemowa, miedź, olej) skutkują o 30–40% niższą ceną w porównaniu z równoważnymi transformatorami suchymi – idealne rozwiązanie w przypadku modernizacji sieci o ograniczonym budżecie i projektów MŚP.

2. Doskonałe odprowadzanie ciepła i zdolność do przeciążania

Wysokie ciepło właściwe i przewodność cieplna oleju w połączeniu z naturalną konwekcją pozwalają utrzymać wzrost temperatury o 15-20% niższy niż w przypadku transformatorów suchych. Możliwość krótkotrwałego przeciążenia (np. 1,2 × prąd znamionowy) jest solidna i dostosowana do sezonowych szczytów obciążenia (klimatyzacja w lecie, nawadnianie).

3. Prosta konserwacja i długa żywotność

Całkowicie uszczelnione konstrukcje (zbiorniki z tektury falistej) zapobiegają przedostawaniu się wilgoci/kurzu. W normalnych warunkach wymagana jest niewielka konserwacja. Żywotność typowo 20-30 lat, dłuższa niż typu suchego (15-25 lat), co skutkuje niższymi długoterminowymi kosztami eksploatacji.

4. Wysoki potencjał efektywności energetycznej – dostosowanie polityki

W oparciu o Plan Poprawy Efektywności Energetycznej Transformatorów transformatory zanurzone w oleju 10 kV zostały zmodernizowane do wersji S13 i wyższej. Na przykład transformator S13-1000 kVA charakteryzuje się stratą bez obciążenia wynoszącą zaledwie 0,8 kW (40% mniej niż S11), co pozwala zaoszczędzić ponad 6000 kWh/rok, co jest znaczące w ramach celów „podwójnej emisji dwutlenku węgla”.

5. Dobra wydajność izolacji i wysoka niezawodność

Olej zapewnia doskonałą izolację elektryczną, a także tłumi wibracje, co prowadzi do cichszej pracy.

6. Stabilna praca i zrównoważone parametry trójfazowe

Trójwymiarowe konstrukcje rdzenia uzwojonego wyrównują długości ścieżek magnetycznych, redukując harmoniczne i poprawiając jakość energii.

10kv Oil Immersed Distribution Power Transformer


Parametry techniczne i wymiary

S11-M Parametry techniczne transformatora olejowego

Moc znamionowa (kVA) Kombinacja napięcia Połączona etykieta grupy Rozpraszanie bez obciążenia (W) Rozpraszanie obciążenia (W) 75 ℃ Prąd bez obciążenia (%) Napięcie impedancyjne (%) Rozmiar zewnętrzny (dł. × szer. × wys.) Instalacja 4-φ18 (mm) Całkowita waga (kg)
Średnie napięcie (kV) Zakres dotknięcia Niskie napięcie (kV) L W H
30 6
6.3
6.6
10
10.5
11
15
lub inny
±5
±2x2,5
0.38
0.4
0.415
0.44
Dyn11
Yyn0
Yzn11
100 630/600 1.5 4 690 510 920 275
50 130 910/870 1.3 730 510 960 340
63 150 1090/1040 1.2 750 550 1000 385
80 180 1310/1250 1.2 790 620 1020 450
100 200 1580/1500 1.1 790 700 1040 520
125 240 1890/1800 1.1 840 800 1070 625
160 280 2310/2200 1 1070 670 1130 695
200 340 2730/2600 1 1140 750 1140 795
250 400 3200/3050 0.9 1200 800 1190 955
315 480 3830/3650 0.9 1300 860 1210 1085
400 570 4520/4300 0.8 1380 900 1240 1290
500 680 5410/5100 0.8 1450 950 1300 1590
630 Dyn11
Yyn0
810 6200 0.6 4.5 1500 970 1360 1850
800 980 7500 0.6 4 1660 1140 1400 2210
1000 1150 10300 0.6 1690 1190 1530 2570
1250 1360 12000 0.5 1760 1230 1600 3115
1600 1640 14500 0.5 1800 1250 1660 3520
2000 1940 18300 0.4 5 1930 1360 1490 4060
2500 2290 21200 0.4 2080 1360 1570 5105

Uwaga 1:Dla transformatorów o mocy znamionowej 500 kVA i mniejszej wartości strat obciążenia powyżej linii ukośnej w tabeli dotyczą grupy sprzęgów Dyn11 lub Yzn11, a wartości strat obciążenia poniżej linii przekątnej dotyczą grupy sprzęgów Yyn0.

Uwaga 2:Gdy średni roczny stopień obciążenia transformatora wynosi od 35% do 40%, maksymalną sprawność roboczą można uzyskać, korzystając z wartości strat podanej w tabeli.

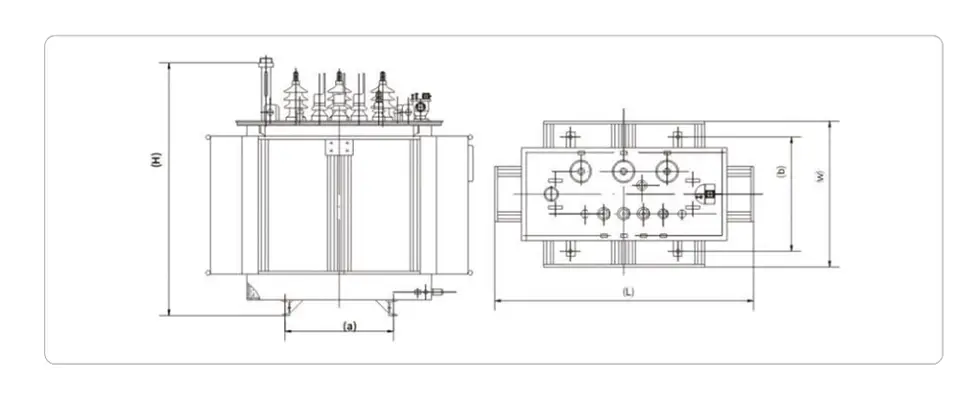

S11-M Wymiary transformatora zanurzonego w oleju

10kv Oil Immersed Distribution Power Transformer

Uwagi:Podane wymiary i masy służą wyłącznie do celów informacyjnych podczas projektowania i doboru. Ostateczny rozmiar i waga zależą od naszych rysunków produktu.

S13-M Parametry techniczne transformatora olejowego

Moc znamionowa (kVA) Kombinacja napięcia Połączona etykieta grupy Rozpraszanie bez obciążenia (W) Rozpraszanie obciążenia (W) 145 ℃ Prąd bez obciążenia (%) Napięcie impedancyjne (%) Rozmiar zewnętrzny (dł. × szer. × wys.) Instalacja 4-φ18 (mm) Całkowita waga (kg)
Średnie napięcie (kV) Zakres dotknięcia Niskie napięcie (kV) L W H
30 6
6.3
6.6
10
10.5
11
15
lub inny
±5
±2x2,5
0.38
0.4
0.415
0.44
Dyn11
Yyn0
Yzn11
80 630/600 1.5 4 695 490 860 260
50 100 910/870 1.3 725 520 955 365
63 110 1090/1040 1.2 750 535 970 415
80 130 1310/1250 1.2 770 565 985 465
100 150 1580/1500 1.2 800 595 1000 545
125 170 1890/1800 1.1 815 670 1010 585
160 200 2310/2200 1.1 1015 645 1055 695
200 240 2730/2600 1 1020 650 1115 810
250 290 3200/3050 1 1140 730 1120 930
315 340 3830/3650 0.9 1195 785 1175 1075
400 410 4520/4300 0.9 1265 855 1195 1255
500 480 5410/5100 0.8 1325 915 1240 1435
630 Dyn11
Yyn0
570 6200 0.8 4.5 1465 960 1295 1880
800 700 7500 0.6 4 1515 995 1340 2145
1000 830 10300 0.6 1605 1095 1460 2455
1250 970 12000 0.5 1685 1145 1485 2840
1600 1170 14500 0.5 1775 1225 1580 3310
2000 1550 18300 0.4 5 1855 1265 1600 3960
2500 1830 21200 0.4 1885 1305 1780 4980

Uwaga 1:Dla transformatorów o mocy znamionowej 500 kVA i mniejszej wartości strat obciążenia powyżej linii ukośnej w tabeli dotyczą grupy sprzęgów Dyn11 lub Yzn11, a wartości strat obciążenia poniżej linii przekątnej dotyczą grupy sprzęgów Yyn0.

Uwaga 2:Gdy średni roczny stopień obciążenia transformatora wynosi od 35% do 40%, maksymalną sprawność roboczą można uzyskać, korzystając z wartości strat podanej w tabeli.

S13-M Wymiary transformatora zanurzonego w oleju

10kv Oil Immersed Distribution Power Transformer

Uwagi:Podane wymiary i masy służą wyłącznie do celów informacyjnych podczas projektowania i doboru. Ostateczny rozmiar i waga zależą od naszych rysunków produktu.

S14-M Parametry techniczne transformatora olejowego

Moc znamionowa (kVA) Kombinacja napięcia Połączona etykieta grupy Rozpraszanie bez obciążenia (W) Rozpraszanie obciążenia (W) 75 ℃ Prąd bez obciążenia (%) Napięcie impedancyjne (%) Rozmiar zewnętrzny dł. × szer. × wys. (mm) Całkowita waga (kg)
Średnie napięcie (kV) Zakres dotknięcia Niskie napięcie (kV) Zainstaluj 4-φ18
30 6
6.3
6.6
10
10.5
11
15
lub inny
±5
±2x2,5
0.38
0.4
0.415
0.44
Dyn11
Yyn0
Yzn11
80 505/480 1.5 4 785×710×880 370
50 100 730/695 1.3 800×730×940 480
63 110 870/830 1.2 815×720×970 535
80 130 1050/1000 1.2 830×740×990 580
100 150 1260/1200 1.1 875×790×1010 705
125 170 1510/1440 1.1 875×770×1050 775
160 200 1850/1760 1 935×820×1140 975
200 240 2180/2080 1 995×870×1140 1140
250 290 2560/2440 0.9 995×900×1180 1240
315 340 3060/2920 0.9 1030×880×1250 1425
400 410 3610/3440 0.8 1075×910×1270 1635
500 480 4330/4120 0.8 1120×930×1320 1950
630 Dyn11
Yyn0
570 4960 0.6 4.5 1165×950×1350 2150
800 700 6000 0.6 4 1210×1050×1390 2515
1000 830 8240 0.6 1520×1020×1450 2635
1250 970 9600 0.5 1630×1090×1540 3210
1600 1170 11600 0.5 1680×1150×1600 3905
2000 1550 14600 0.4 5 1890×1300×1600 4130
2500 1830 16900 0.4 1990×1360×1700 5250

Uwaga 1:Dla transformatorów o mocy znamionowej 500 kVA i mniejszej wartości strat obciążenia powyżej linii ukośnej w tabeli dotyczą grupy sprzęgów Dyn11 lub Yzn11, a wartości strat obciążenia poniżej linii przekątnej dotyczą grupy sprzęgów Yyn0.

Uwaga 2:Gdy średni roczny stopień obciążenia transformatora wynosi od 35% do 40%, maksymalną sprawność roboczą można uzyskać, korzystając z wartości strat podanej w tabeli.

S14-M Wymiary transformatora zanurzonego w oleju

10kv Oil Immersed Distribution Power Transformer

Uwagi:Podane wymiary i masy służą wyłącznie do celów informacyjnych podczas projektowania i doboru. Ostateczny rozmiar i waga zależą od naszych rysunków produktu.

10kv Oil Immersed Distribution Power Transformer

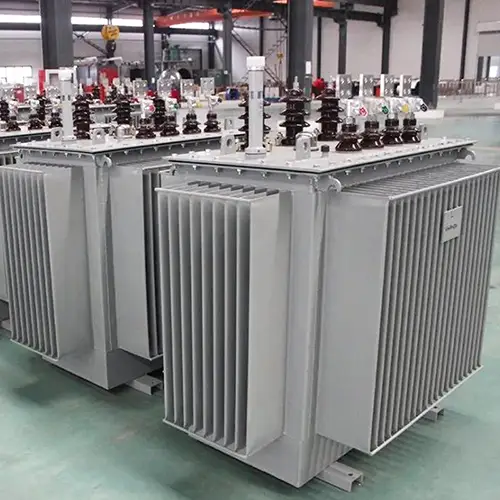

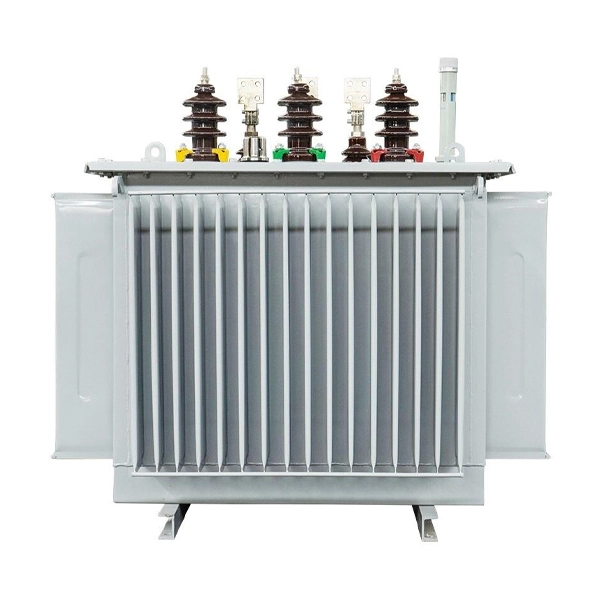

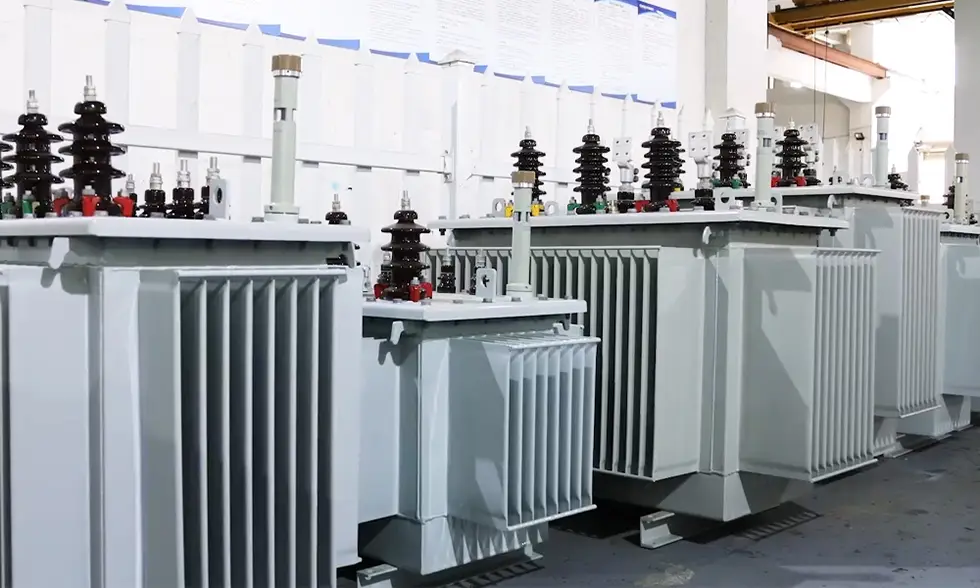

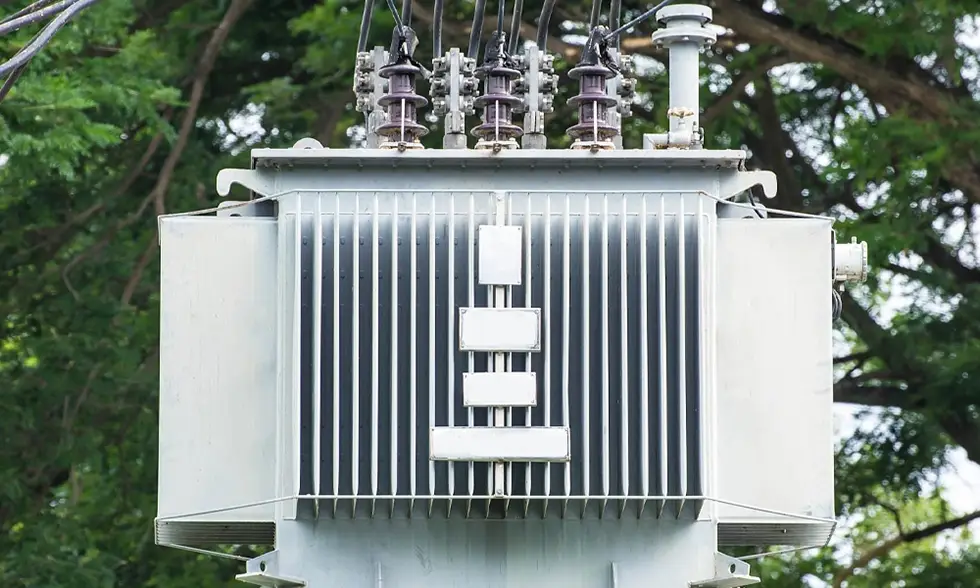

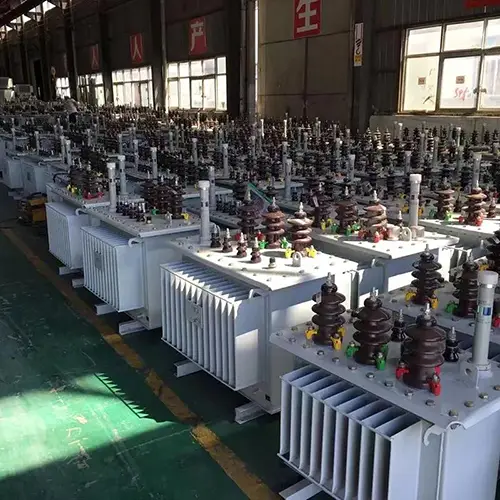

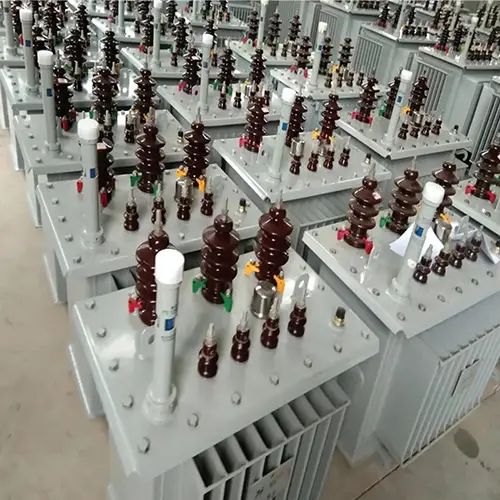

Pokaz produktów

10kv Oil Immersed Distribution Power Transformer 10kv Oil Immersed Distribution Power Transformer 10kv Oil Immersed Distribution Power Transformer 10kv Oil Immersed Distribution Power Transformer
