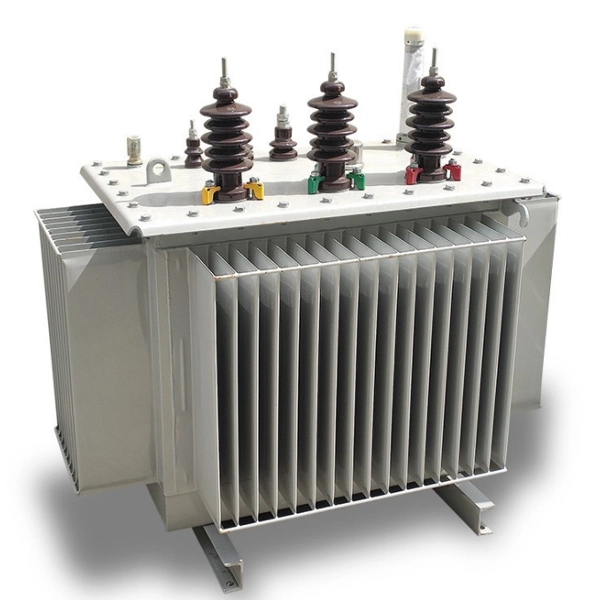

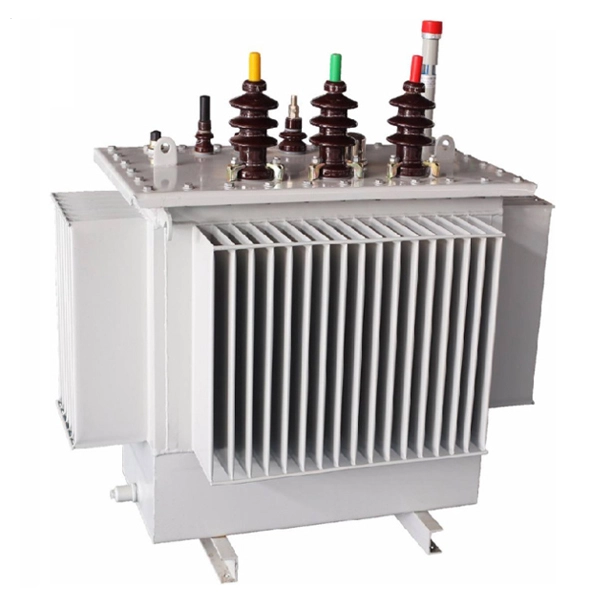

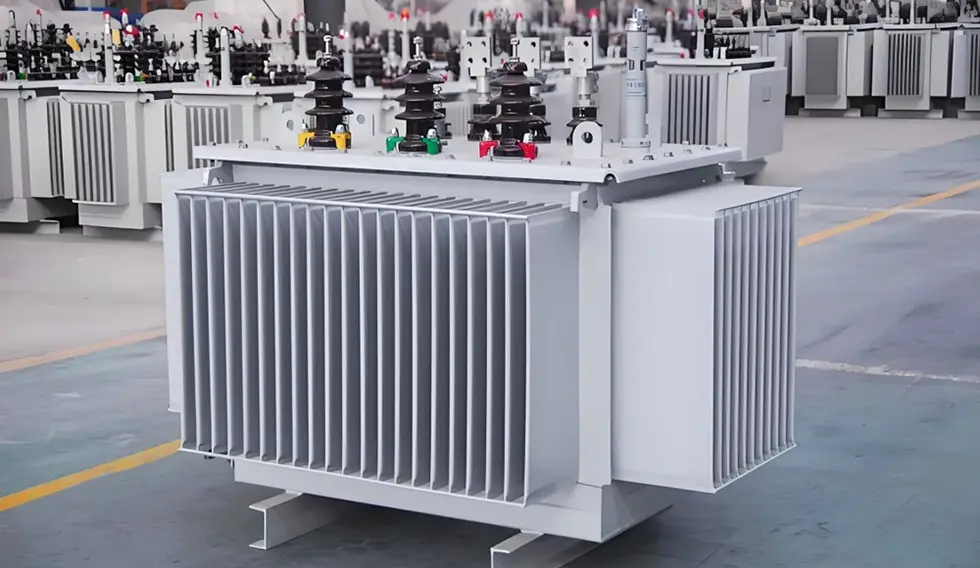

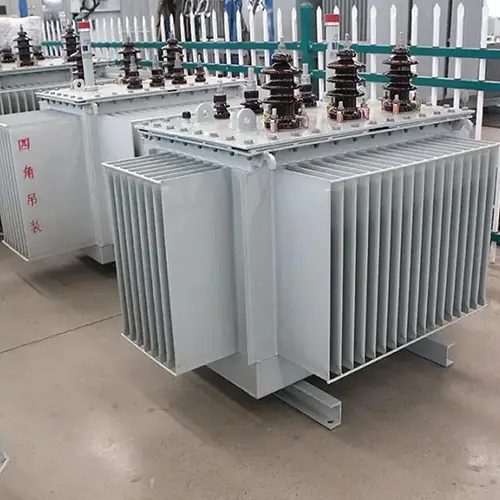

Transformator elektryczny zanurzony w oleju 20KV

Transformator elektryczny jest jednym z produktów wytwarzanych przez firmę Cotenele. NaszTransformator elektryczny zanurzony w oleju 20KVto urządzenie do dystrybucji energii, które obniża poziom napięcia 20 kV do niskiego napięcia (zwykle 0,4 kV). Jest szeroko stosowany w systemach dystrybucyjnych 20 kV. W miarę modernizacji sieci elektroenergetycznych system 20 kV oferuje znaczną przewagę nad systemem 10 kV: przy tej samej przesyłanej mocy prąd w linii zmniejsza się o 50%, a straty energii w linii zmniejszają się o 75%, co skutkuje niezwykłymi oszczędnościami energii i zwiększeniem wydajności. Transformatory elektryczne zanurzone w oleju 20KV są stosowane głównie w sieciach dystrybucji energii, przedsiębiorstwach przemysłowych i górniczych, budynkach komercyjnych i cywilnych oraz w innych scenariuszach.

Główne parametry techniczne

Klasyfikacja produktu

Transformatory olejowe 20 kV można klasyfikować według następujących kryteriów:

1. Według liczby faz

Transformatory jednofazowe: zakres mocy 5kVA -160kVA

Transformatory trójfazowe: zakres mocy 30kVA -2500kVA

2. Według materiału rdzenia

Transformatory ze stali krzemowej: modele obejmują serie S11, S13, S20, S22

Transformatory ze stopów amorficznych: modele obejmują serie SBH15, SBH21, SBH25; ich straty bez obciążenia są w przybliżeniu o połowę mniejsze niż w przypadku transformatorów ze stali krzemowej o tej samej klasie efektywności energetycznej

3. Według klasy efektywności energetycznej

Produkty średniej i wysokiej klasy: serie S13, S20, S22 i stopów amorficznych

Produkty z niższej półki: seria S11

4. Metodą zmiany zaczepów

Przełączanie zaczepów poza obwodem (bez obciążenia): wymaga odłączenia zasilania w celu ręcznej regulacji

Przełączanie zaczepów pod obciążeniem: umożliwia regulację pod napięciem (dostępne w niektórych modelach)

5. Według typu obudowy zbiornika

Typ całkowicie uszczelniony, typ konwencjonalny itp.

Zakres zastosowania transformatorów rozdzielczych olejowych 20 kV

Transformatory olejowe 20 kV są stosowane głównie w następujących scenariuszach:

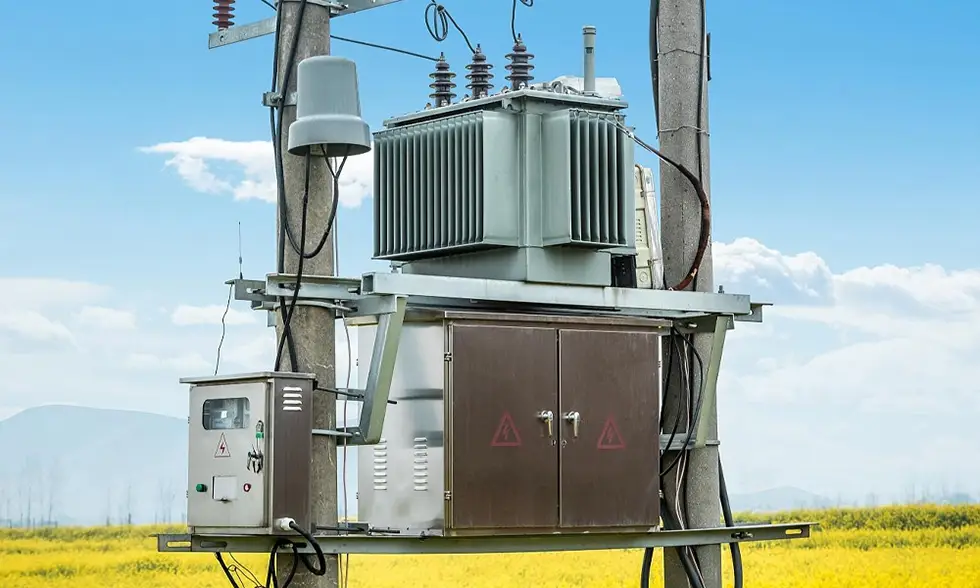

1. Sieci elektroenergetyczne:miejskie i wiejskie sieci dystrybucyjne, linie dystrybucyjne 20kV

2. Przedsiębiorstwa przemysłowe i górnicze:ropa naftowa, metalurgia, chemia, tekstylia, przemysł lekki itp.

3. Budynki komercyjne i mieszkalne:kompleksy handlowe, biurowce, dzielnice mieszkalne

4. Środowiska specjalne:miejscach o dużym zapyleniu, zanieczyszczeniu olejem lub substancjami chemicznymi

5. Zastosowania przełączania podwójnego napięcia:niektóre modele mogą działać w systemach 10 kV lub 20 kV poprzez przełączanie między poziomami napięcia

Zasada działania

Zasada działania olejowego transformatora dystrybucyjnego 20 kV polega na indukcji elektromagnetycznej:

1. Po przyłożeniu napięcia prądu przemiennego do uzwojenia pierwotnego (strona wysokiego napięcia, 20 kV) prąd przemienny przepływa przez uzwojenie i wytwarza zmienny strumień magnetyczny w żelaznym rdzeniu.

2. Ten zmienny strumień jednocześnie łączy uzwojenie pierwotne i wtórne (strona niskiego napięcia, zwykle 0,4 kV).

3. Zgodnie z prawem indukcji elektromagnetycznej w obu uzwojeniach indukują się siły elektromotoryczne.

4. Ponieważ oba uzwojenia mają różną liczbę zwojów, indukowane napięcia odpowiednio się różnią – współczynnik zwojów jest równy stosunkowi napięcia.

5. Ciepło powstające podczas pracy przekazywane jest poprzez olej izolacyjny do ściany zbiornika, a następnie odprowadzane do otaczającego powietrza poprzez żebra chłodzące (lub panele faliste).

Jak wybrać odpowiedni transformator elektryczny mocy

1. Wybór wydajności

- Obliczyć całkowite podłączone obciążenie wszystkich urządzeń i obiektów elektrycznych (zazwyczaj z wyłączeniem obciążeń przeciwpożarowych).

- Skompensowana moc pozorna służy jako podstawa doboru mocy transformatora i liczby jednostek.

- Ogólnie rzecz biorąc, współczynnik obciążenia transformatora powinien być utrzymywany na poziomie około 85%.

- Unikaj przewymiarowanych transformatorów lub przeciążeń.

2. Wybór modelu

- Seria S11: produkty z niższej półki, odpowiednie do zastosowań o niskich wymaganiach w zakresie efektywności energetycznej.

- Seria S13/S20/S22: produkty energooszczędne średniej i wysokiej klasy.

- Seria ze stopów amorficznych (SBH15 itp.): wyjątkowo niskie straty bez obciążenia, idealne do zastosowań z długimi czasami przestojów i dużym naciskiem na oszczędność energii.

3. Inne rozważania

- Środowisko instalacji (wewnątrz / na zewnątrz)

- Wymagania dotyczące klasy ochrony przeciwpożarowej

- Konieczność przełączania podwójnego napięcia (kompatybilność 10 kV/20 kV)

- Metoda przełączania zaczepów (bez obwodu lub pod obciążeniem)

- Ograniczenia budżetowe i kosztowe

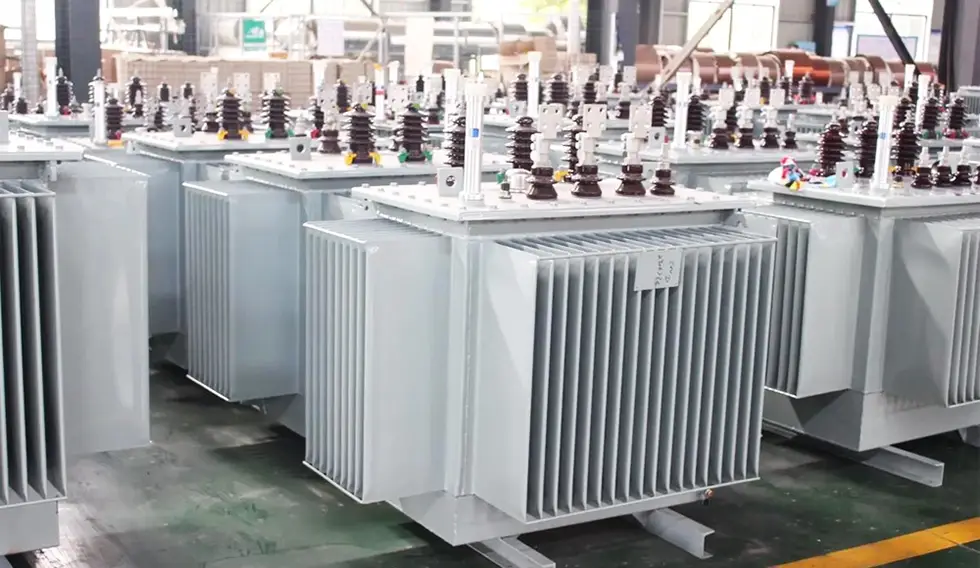

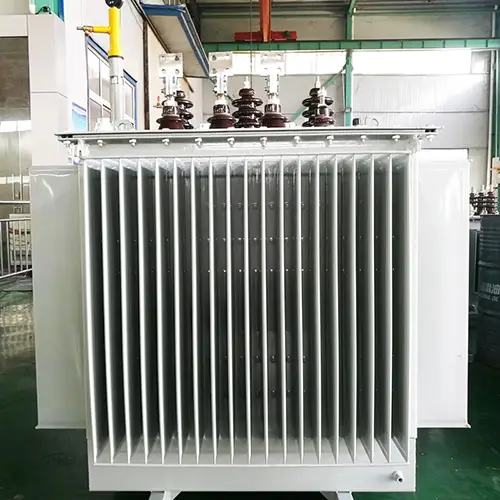

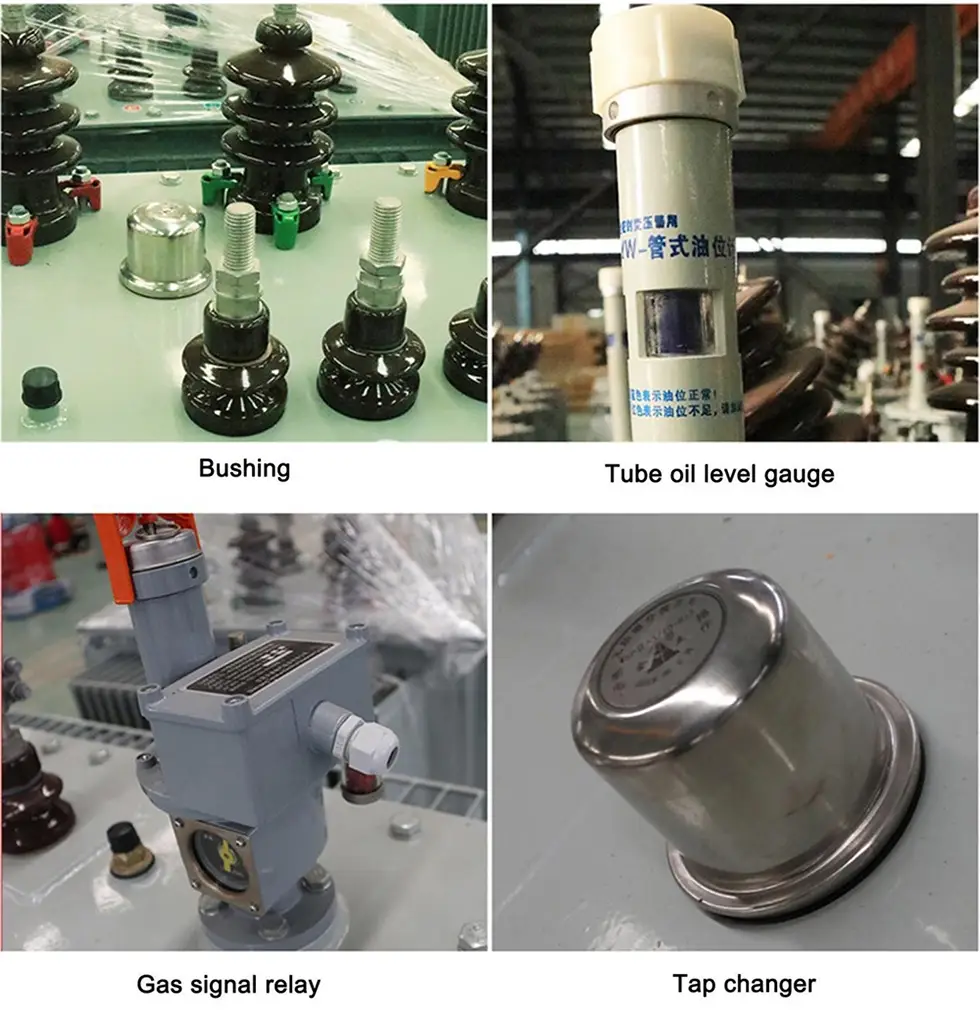

Szczegóły produktów

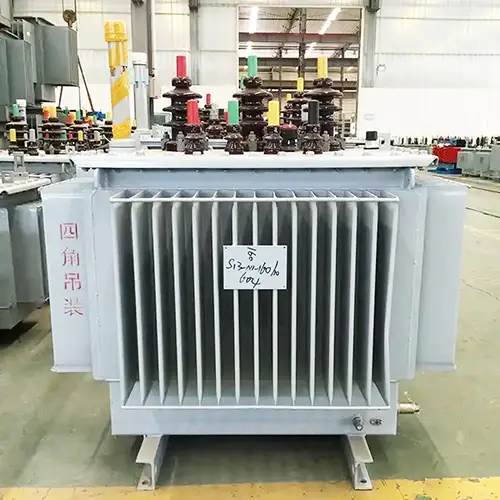

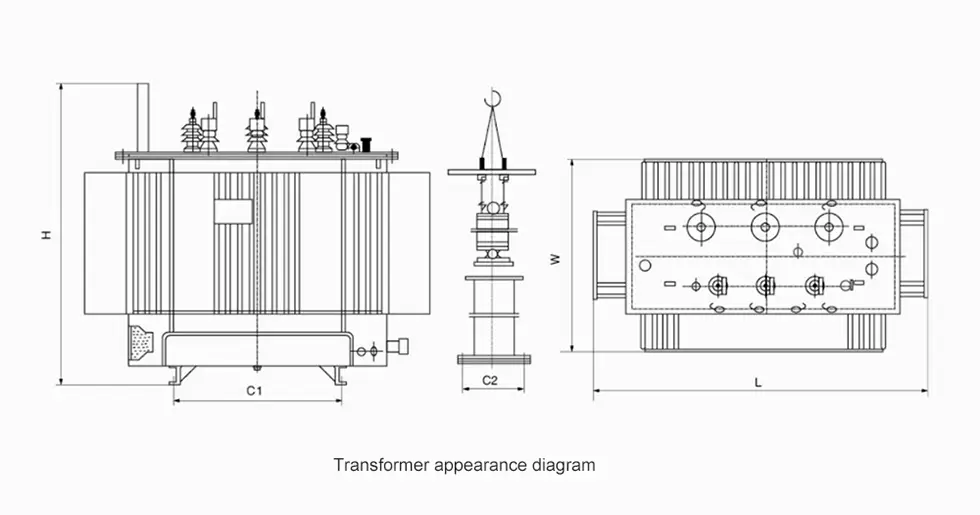

Produkty Wygląd i wymiary

Uwaga dotycząca zamówienia

Przy składaniu zamówienia należy podać model produktu, pojemność znamionową, napięcie znamionowe wysokiego i niskiego napięcia, zakres odczepów wysokiego napięcia, liczbę faz, częstotliwość oraz numer grupy przyłączeniowej.

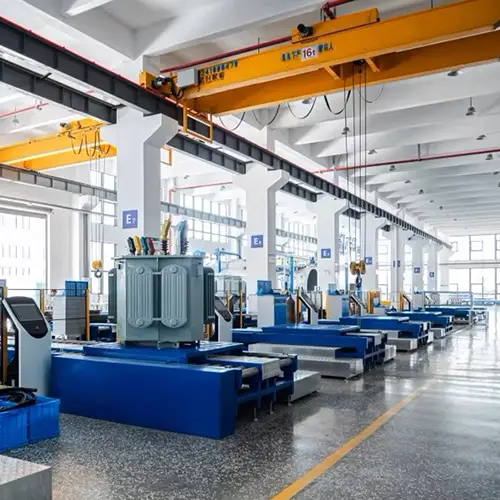

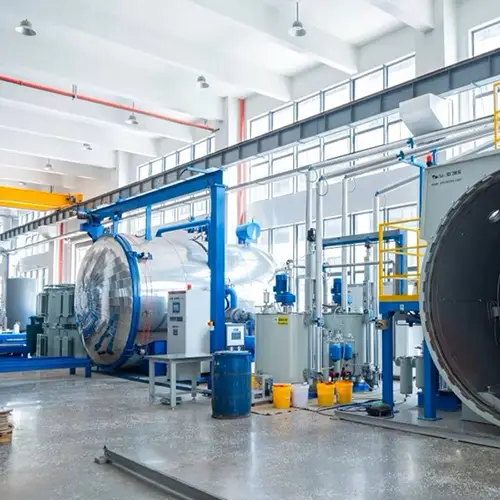

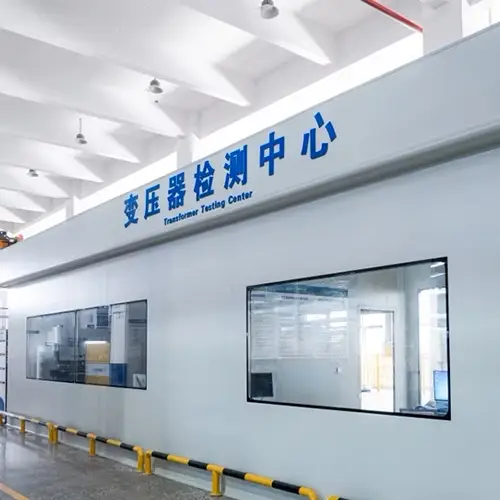

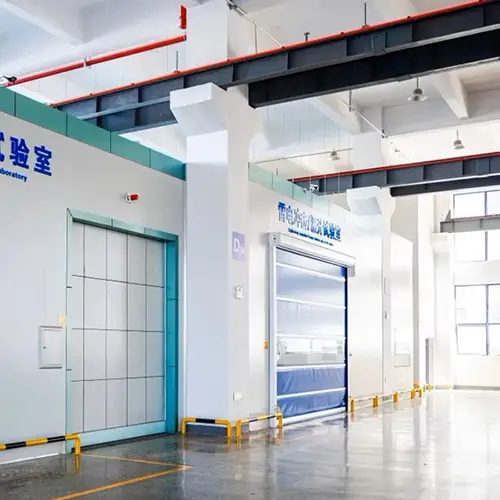

Centrum warsztatowo-testowe

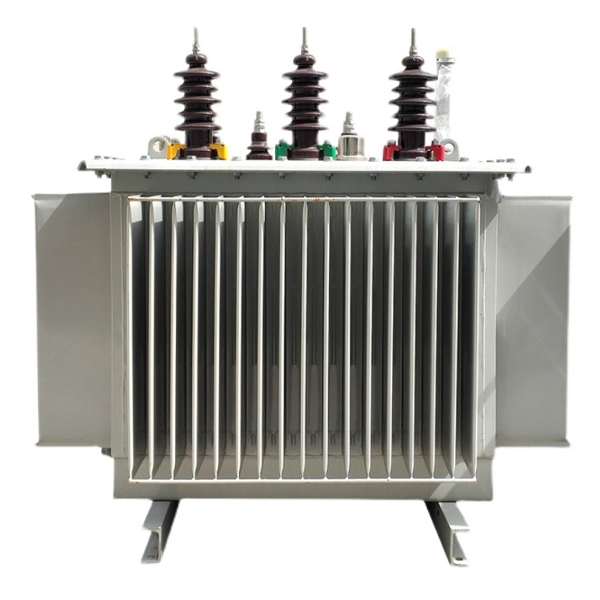

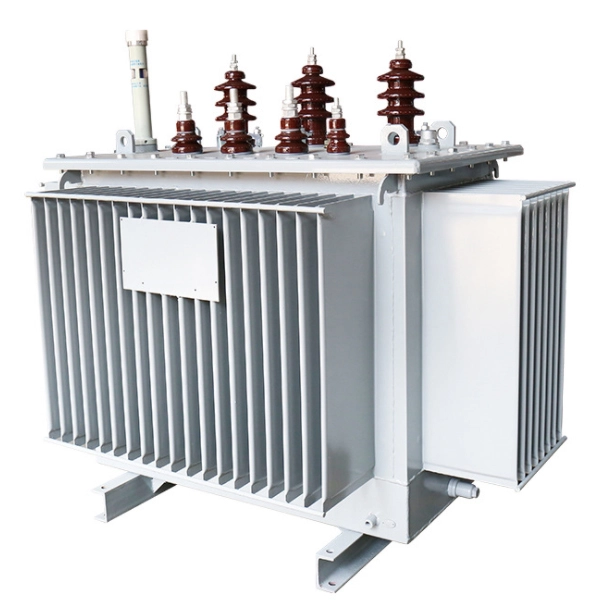

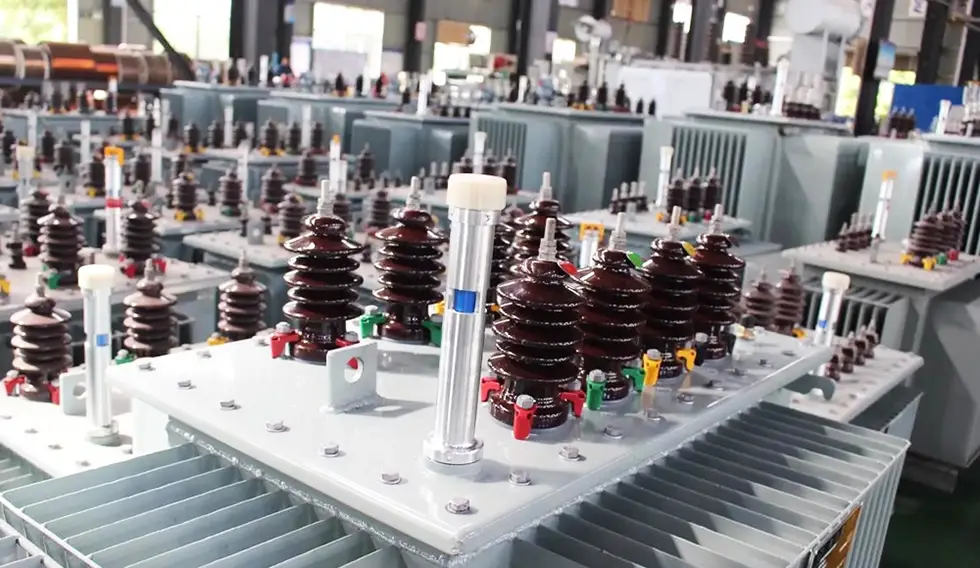

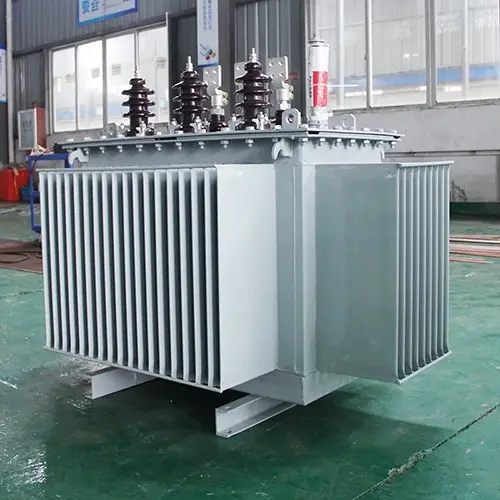

Pokaz produktów
